Referenzen zu Verwaltungs- und Bürogebäuden

Für die Architekten von kadawittfeldarchitektur war Transparenz, Durchsichtigkeit im wörtlichen Sinn, ein Leitmaßstab für das Gebäudekonzept. Das für Gebäude dieser Größe notwendigerweise komplexe Brandschutzkonzept musste sich diesen Vorgaben selbstverständlich unterordnen. Gerade weil Transparenz und Offenheit auch die Innenarchitektur bestimmen, suchte der Gebäudenutzer für die immerhin 20 Brand- und Rauchschutztüren einen Lieferanten, der höchste Sicherheitsstandards auf individuell gefertigte Produkte überträgt.

Zum Zuge für den sichtbaren Arbeitsbereich kam schließlich Novoferm, mit maßgeschneiderten Rohrrahmentür-Lösungen der Serie NovoFire®; außerdem wurden in den Funktionsbereichen des Untergeschosses Brandschutztüren, teilweise mit Glasausschnitt, der Serie NovoPorta Premio eingesetzt. Wichtig war es für den Bauherrn, dass die Türen sich in jeder Hinsicht in die Architektur eingliedern – das offene, auf Kommunikation und Begegnung ausgerichtete Haus sollte durch Brandschutztüren nicht sichtbar segmentiert werden.

Offenheit wird unter anderem erzeugt durch Weite, deshalb musste Novoferm „Übergrößen“ anfertigen: Die einflügeligen Türen messen 1,50 x 2,60 m, teilweise werden sie durch verglaste Seitenteile ergänzt. Die Farbgebung und die Oberflächenqualität der Rohrrahmenkonstruktionen entspricht dabei exakt der Anmutung der anderen Bauelemente: Besonders wertig aber macht sie ein ganz besonderes Detail: Die Lackierung sämtlicher Aluminium-Rohrrahmentüren ist auf den Farbton der Außenfassade abgestimmt. Das erhöht die Wiedererkennung und verstärkt das einheitliche Erscheinungsbild.


Das Haupt-Treppenhaus ist gegen die Auswirkungen von Feuer besonders zu schützen. Belüftete Gänge und Treppenhäuser gewährleisten ein angenehmes Raumklima. Sie stellen die Türtechnik allerdings vor eine besondere Herausforderung: Aus den wechselnden Luftdrücken in den einzelnen Abschnitten resultieren regelmäßig schwankende Kräfte für die Betätigung der Türen.

Schließen im Brandfall beide Türen eines Abschnitts – einer Schleuse – gleichzeitig, entsteht im Inneren ein Überdruck. Dadurch können die Türen nicht mehr vollständig automatisch schließen. Der Brandschutz ist gefährdet. Ein grundsätzliches Problem. In Frankfurt löste man dies über die hohe Funktionalität der hier eingesetzten BS-Türen. Die in diesem System integrierten Obentürschließer verfügen über eine exakte Feinjustierung im Verbund mit präzise gearbeiteten Fallen und exakt passenden Dichtungen. Über die Feinjustierung war eine aufwendige, aber ganz individuelle Anpassung der Schließzeit möglich. Nun schließt eine Tür etwas zeitverzögert zur anderen. Der Luftdruck kann entweichen. Im Ernstfall überlebenswichtig. Im Ergebnis bedeutet das: ein sicheres Schließen ohne Schlagen und zugleich ein komfortables Öffnen ohne Kraftaufwand.

So konnte im ONE Goetheplaza durch die hochwertige Produktwahl und die präzise Montage eine für Architekten und Bauherrn überzeugende Lösung für dieses anspruchsvolle Objekt gefunden werden.

Die hier eingesetzten NovoFire^®-Brandschutztüren fügen sich nicht nur funktional, sondern auch gestalterisch perfekt in das anspruchsvolle architektonische Umfeld ein.


Die NovoFire^® Zargen- und Türprofile kommen mit nur einem Brandschutzkern aus, der ohne zusätzliche Klammern mittig im Profil verankert ist. Diese kompakte Konstruktion ermöglicht zum einen eine einheitliche Ansichtsbreite von nur 150 mm. Zum anderen bleiben die äußeren Profilkammern frei und können beispielsweise für Kabeldurchführungen oder zur Befestigung von Anbauteilen genutzt werden. Der Türfalz der T30- und T90-Türen ist dreiseitig mit einem durchgängigen, mit schwarzem PVC beschichteten Brandschutzstreifen verkleidet. Bei einfacher Reinigung gewähren so auch die geöffneten Türen einen dauerhaft schönen Einblick.


In direkter Nachbarschaft zur Kongresshalle aus der Nachkriegszeit und zum gründerzeitlichen Stadttheater „steht das neue Rathaus selbstbewusst in Gießens Mitte, zurückhaltend, jedoch konsequent, sehr direkt in seiner Architektursprache, mit dem Anspruch, ein Haus der Bürger für viele Jahrzehnte zu sein, dem Nutzer zu dienen und Räume zu bieten, in denen sich alle wohlfühlen“, so Dipl.-Ing. Architektin Ute Kramm von aplus architektur (Gießen).

Für die großzügigen Glasflächen im Inneren, die den Anspruch des Gebäudes auf Transparenz und Offenheit maßgeblich tragen, lieferte Novoferm knapp 150 Rauch- und Feuerschutztüren NovoFire® in Glasrahmenkonstruktion, die sich nicht nur funktional, sondern auch optisch perfekt in das architektonische Umfeld einfügen.


Die NovoFire^® Zargen- und Türprofile kommen mit nur einem Brandschutzkern aus, der ohne zusätzliche Klammern mittig im Profil verankert ist. Diese kompakte Konstruktion ermöglicht zum einen eine einheitliche Ansichtsbreite von nur 150 mm. Zum anderen bleiben die äußeren Profilkammern frei und können beispielsweise für Kabeldurchführungen oder zur Befestigung von Anbauteilen genutzt werden. Der Türfalz der T30- und T90-Türen ist dreiseitig mit einem durchgängigen, mit schwarzem PVC beschichteten Brandschutzstreifen verkleidet. Bei einfacher Reinigung gewähren so auch die geöffneten Türen einen dauerhaft schönen Einblick.


Eine Wandstärke von 4 mm und innenliegende Verstärkungen im Bereich der Bänder und Anbauteile machen die NovoFire^® Türelemente extrem robust gegenüber mechanischen Einflüssen. Dank der Verstärkungen benötigen die Türen gleichzeitig nur zwei Bänder, was wiederum den Einstell- und Wartungsaufwand verringert sowie die Leichtgängigkeit der Türflügel zusätzlich begünstigt. Zudem sorgt die Trockenverglasung mit EPDM-Dichtungen für einen langlebigen, pflegeleichten Übergang vom Profil zum Glas.

Mit der konsequenten Ansichtsgleichheit vom Rauchschutz bis zur Feuerwiderstandsklasse F90, mit der Kombinierbarkeit von Türen, Seitenteilen und Oberlichtern bis 5,0 m Höhe (F30), mit nur zwei Bändern je Türflügel sowie der Flächenbündigkeit von Zargen- und Türprofil bieten die NovoFire^® Glasrahmenkonstruktionen Brandschutz ohne Kompromisse im Design. Für hohe ästhetische Ansprüche. Für maximale Gestaltungsfreiheit. Für transparente Nachhaltigkeit.

Mit dem 6-geschossigen Verwaltungshaus, dem 5-geschossigen Stadthaus, beide verbunden durch eine 3-geschossige Eingangshalle sowie mit der Tiefgarage, die auf zwei unterirdischen Ebenen 426 Stellplätze sowie Lager- und Nebenräume beinhaltet, realisierte die Universitätsstadt Gießen innerhalb von nur zwei Jahren Bauzeit einen Rathaus-Neubau mit insgesamt 170.000 m³ umbautem Raum.

Über achtzehn Millionen Mitgliedern bietet der ADAC Hilfe, Schutz und Rat, über 2400 ADAC-Mitarbeiter kümmern sich tagtäglich um deren Belange. Der Neubau schafft die Voraussetzung dafür, dass alles reibungslos ineinandergreift. Zusätzlich muss er sicherstellen, dass Mitarbeiter und Unternehmen vor Schäden geschützt sind. Dazu zählt heute insbesondere der vorbeugende Brandschutz. Nur der Einbau ausgereifter, auf die baulichen Anforderungen abgestimmter und typgeprüfter Feuer- und Rauchschutzabschlüsse garantiert im Brandfall Sicherheit. Novoferm verfügt nicht nur über langjährige Erfahrung und die notwendige Produktpalette auf diesem Sektor, sondern auch über das erforderliche Know-how für individuelle Sonderlösungen – Eigenschaften, die auch bei diesem Objekt den Ausschlag gegeben haben.

Im Gewerbegebiet des Münchner Westens erhebt sich „Münchens neues Wahrzeichen“*, der weithin sichtbare 93 Meter hohe ADAC-Büroturm. Neben seiner architektonischen Bedeutung steht er auch für moderne, innovative Gebäudetechnik. Dazu gehört – neben Novoferm Feuerschutzabschlüssen – das Energiekonzept, bei dem außer Frischluft-, Sonnenschutz- und Kühlsystemen auch Erdwärme und Photovoltaik zum Einsatz kommen.

*Zitat „Münchner Merkur“

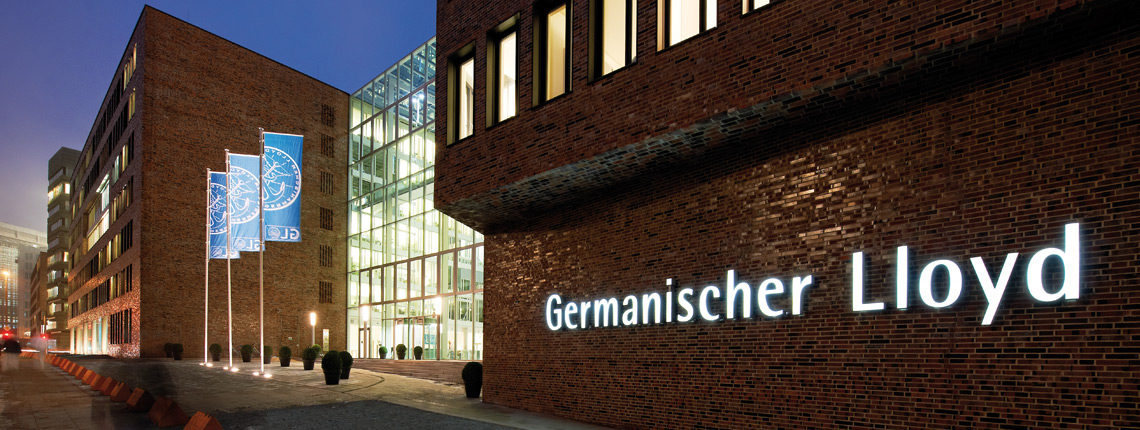

Die zum traditionellen Bild der HafenCity passende Backsteinfassade der Unternehmenszentrale der weltweit aktiven Germanischer Lloyd SE unterbricht der Architekt Jan Störmer mit einem zurückgesetzten, imposanten Glaskubus. Hier werden Mitarbeiter wie Besucher von viel Licht empfangen. Diese Lichtdurchlässigkeit, die architektonische Interpretation des Geistes der Zusammenarbeit beim Germanischen Lloyd, zieht sich durch das gesamte Objekt. Auch dort, wo Türen eine Barriere für Feuer, Rauch oder Schall bilden. Zur Umsetzung dient das variable Türenspektrum NovoFire® von Novoferm. So unterschiedlich die baulichen Vorschriften für Ein-, Aus-, Durch- und Zugänge auch sind, so einheitlich präsentiert sich die optische Erscheinung in der von Bauherr und Architekt entwickelten Designsprache.

Brandschutzbestimmungen und architektonische Vorgaben führen zu speziellen Anforderungen für Türen. Mit Beratungskompetenz und dem ebenso breiten wie variablen Lieferprogramm „NovoFire^®“ deckt Novoferm nahezu alle Bedingungen ab: feuerhemmende T30- und feuerbeständige T90-Türen nach DIN 4102 (geprüft nach DIN EN 1634), bedarfsweise mit Rauchhemmung nach DIN 18095, Schalldämmung nach DIN EN ISO 717-1 und Einbruchhemmung nach DIN V ENV 1627.

In der Unternehmenszentrale des Germanischen Lloyd kamen ein- und zweiflügelige Aluminium-Profilrohr-Rahmentüren mit Verglasung sowie Stahlblechtüren mit und ohne Lichtdurchlässe zum Einsatz.

Durchgangshöhen und -breiten im Gebäude variieren. Passende Oberblenden und Seitenteile in der jeweils geforderten Schutzklasse schaffen ein harmonisches Gesamtbild. Die Aluminium-Profilrohr-Rahmenkonstruktion erlaubt die Aufnahme von Glas ebenso wie von in Rahmenfarbe pulverbeschichteten Aluminiumpaneelfüllungen.

Die Profiltiefe von T30-Elementen beträgt 74 mm, von T90-Elementen 90 mm. Ein optisch kaum wahrnehmbarer Unterschied, der zur Ansichtsgleichheit beiträgt.

Eigenschaften von Türen werden nicht zuletzt von dem bestimmt, was hinter ihnen geschehen soll. Im Seminarbereich der Germanischer Loyd SE muss beispielsweise ein Höchstmaß an Ruhe herrschen.

Dazu sind die Türen hier mit Schalldämmung speziell angepasst. Im Brandfall sorgen der zusätzlich an neuralgischen Stellen integrierte Rauchschutz sowie die gesteuerten Türschließer mit integrierter Feststellung für höchste Sicherheit für Mitarbeiter, Besucher und Seminarteilnehmer.

So werden Schall-, Brand- und Rauchschutz maßgeschneidert und gleichzeitig nahezu unsichtbar kombiniert.

In der visuellen Wahrnehmung sind alle Türen gleich – und doch ist fast jede ein Unikat. Individuelle Komfort-Optionen wie Drehflügelantriebe für zweiflügelige Türen sind hierfür ein Beispiel.

Die Systemsicherheit gewährleistet Novoferm:
Das konstruktiv abgestimmte Zusammenspiel der Komponenten und die werkseitige Vormontage von Tür und Antrieb stellen Funktionalität und Langlebigkeit sicher.

Normen und Richtlinien bestimmen das Handeln des Germanischen Lloyd. Auf dieser Basis, doch gepaart mit Ingenieurskunst, arbeiten rund 6.800 Experten in aller Welt für die Sicherheit von Mensch und Natur.

Gleichermaßen bestimmen Normen und Gesetze das Bauen.

Mit Baukunst ist es Architekt Jan Störmer eindrucksvoll gelungen, dem Geist der Germanischer Lloyd SE ein Gesicht zu geben.

Rentables Bauen und Bewirtschaften von Spezialimmobilien gehören zur Kernkompetenz der ECE. Entscheidungen für Produkte und Dienstleister basieren daher auf dem Wertedreieck „Preis-Leistung-Qualität“.

Nicht nur die Brandschutzabschlüsse von Novoferm waren hier „ihren Preis wert“. Einen Preis anderer Art erhielt die ECE für das gesamte Gebäude: das „Zertifikat in Silber“ von der Deutschen Gesellschaft für Nachhaltiges Bauen e.V.

Auf insgesamt 66.000 qm entstanden in Turm und Podiumgebäude hochwertige Büro- und Ladenflächen. Aufenthaltszonen laden zu Entspannung und Unterhaltung ein. Bei der Außengestaltung wurde die historische Umgebung des Opernplatzes mit einbezogen. Die für den Neubau gewählte Natursteinfassade korrespondiert nicht nur mit den umgebenden Gebäuden, sondern spart im Vergleich zu einer Glasfassade 20% der für die Kühlung der 42 Etagen nötigen Energie. Keine Kompromisse wurden hingegen in der Gebäudetechnik zugelassen, insbesondere im Bereich des vorbeugenden Brand- und Rauchschutzes.

Darüber hinaus konnte Novoferm auch Sonderwünsche entsprechend den baulichen und nutzerischen Anforderungen termingerecht erfüllen – einschließlich passgenau gefertigter Türabschlüsse, unterschiedlicher Verglasungen und spezieller Zugangsberechtigungen.
