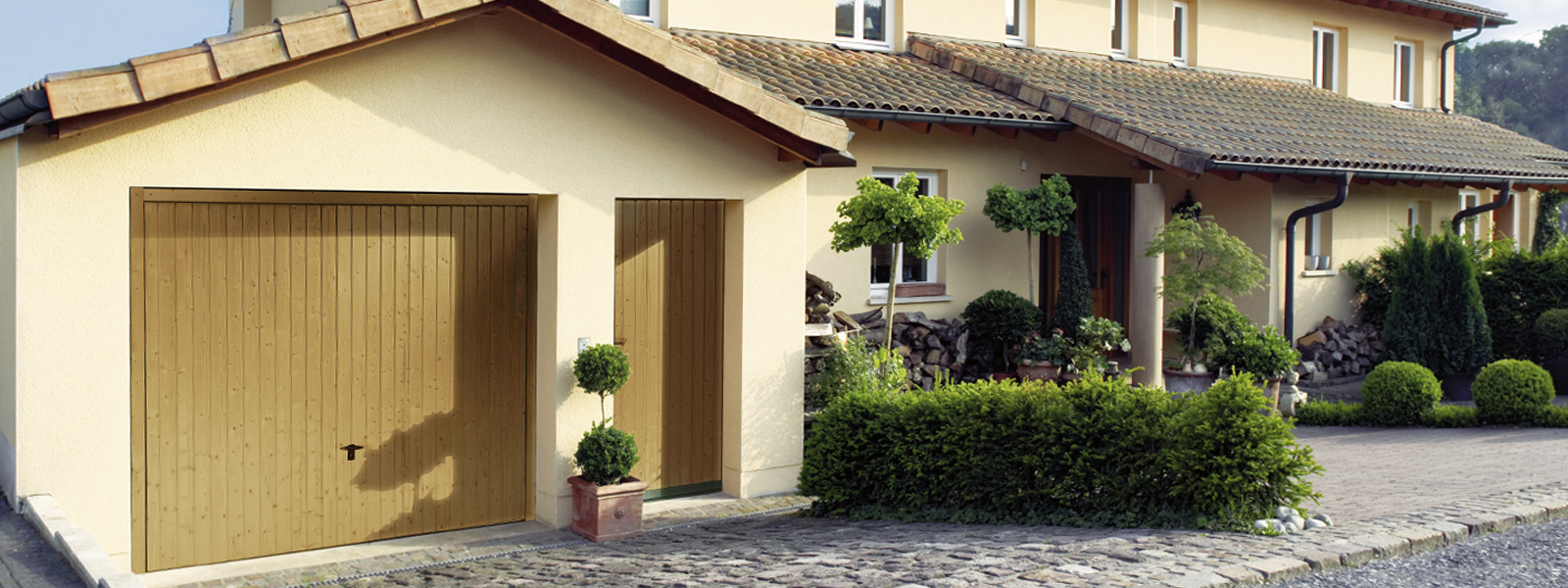

Garagen-Schwingtore
Der Klassiker unter den Garagentoren
Das Schwingtor ist der bewährte Klassiker unter den Garagentoren und erfreut sich einer weiten Verbreitung. Es besteht aus einem verzinkten Torblatt, das über seitliche Hebelarme mit Ausgleichsfedern bewegt wird – je nach Wunsch per Hand oder mit elektrischem Antrieb.
Der Einbau ist einfach, egal ob Neubau oder Renovierung, gleich ob beim werkseitig komplett vormontierten Novoferm Garagentor in Normgröße oder beim passgenauen Tor für die Fertiggarage. Es bietet kostenbewussten Käufern ein ausgezeichnetes Preis-Leistungs-Verhältnis ohne dass Sie auf attraktive Tor-Motive und individuelle Gestaltungsmöglichkeiten verzichten müssen.
Funktionsweise Schwingtore im Video
Die Funktionsweise von Garagen-Schwingtoren können Sie sich bei Klick auf die Animation auf der linken Seite in animierter Form anschauen.
Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Schwingtoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos
Funktionsweise Schwingtore
DAS SCHWINGTOR-PRINZIP
DAS SCHWINGTOR-PRINZIP

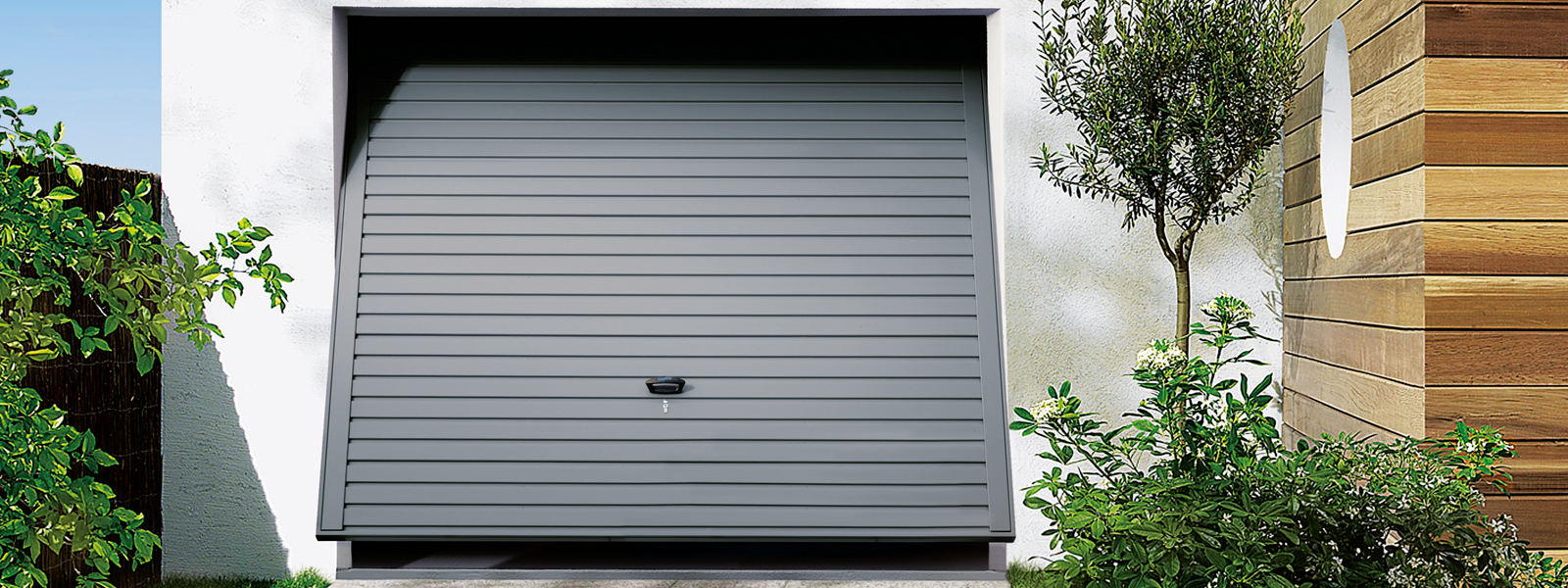

Das Garagen-Schwingtor ist der Klassiker unter den Garagentoren. Im Gegensatz zum Garagen-Sektionaltor schwenkt es beim Öffnen und Schließen nach vorne aus.
Während Sektionaltore Sektion für Sektion unter der Garagendecke verschwinden, bewegt sich beim Schwingtor das gesamte Torblatt als Einheit, getragen von zwei seitlichen Hebelarmen. Dabei schwenkt es notwendigerweise aus, wobei es ein Stück über die Garagenöffnung hinausragt.
PLATZBEDARF VOR DER GARAGE
PLATZBEDARF VOR DER GARAGE
Aufgrund ihres Bewegungsmechanismus brauchen Garagen-Schwingtore einen gewissen Spielraum vor der Garage. Das Torblatt des Schwingtores „schwingt“ aus, weshalb vor der Garage ein Schwenkbereich einkalkuliert werden muss.
BAUSEITIGE VERBRETTERUNG
BAUSEITIGE VERBRETTERUNG
Ein spezieller Torblattrahmen zur bauseitigen Füllung bietet die Möglichkeit zur individuellen Verbretterung. Mit diesem Modell liefert Novoferm ein stabiles und zugleich flexibles Gerüst, das mit Brettern Ihrer Wahl gefüllt werden kann. So können Sie das Garagentor nahtlos an Ihre Hausfassade angleichen und eine durchgängige Oberfläche passend zu Ihrer Hausarchitektur ohne Unterbrechungen schaffen.
Standardmäßig wird der Torblattrahmen in Sepiabraun, ähnlich RAL 8014, angeboten.
Auswahl Garagen-Schwingtore
Wählen Sie ihr Schwingtor:
Tor-Vergleich und Eigenschaften
VERGLEICH MIT ANDEREN GARAGENTOR-TYPEN
VERGLEICH MIT ANDEREN GARAGENTOR-TYPEN
Schwingtore | Sektionaltore | Drehflügeltore | Rolltore | |
Funktionsprinzip | Schwingtor besteht aus einem Torblatt als Einheit, getragen von zwei seitlichen Hebelarmen | Sektionaltor besteht aus Sektionen, welche miteinander verbunden sind und senkrecht unter die Decke geschoben werden | Drehflügeltore lassen sich mit zwei nach außen oder innen schwingenden Flügeltüren öffnen | Torlamellen rollen sich ähnlich der im häuslichen Gebrauch eingesetzten Fenster-Rollos platzsparend in den dafür vorgesehenen Rollokasten |
Platz vor der Garage | Torblatt schwenkt im Vergleich zum Sektional- oder Rolltor beim Öffnen nach außen auf | Platz vor der Garage kann z.B. für das Parken eines Autos genutzt werden (kein Schwenkraum vor der Garage) | Bei nach außen schwingenden Flügeltüren muss der benötigte Platz vor der Garage berücksichtigt werden | Platz vor der Garage kann z.B. für das Parken eines Autos genutzt werden (kein Schwenkraum vor der Garage) |
Baurichtmaß | Bis 5 m Breite | Bis 5,50 m Breite | Bis 3 m Breite | Bis 5 m Breite |
Dämmung | Geringe Dämmung | 20 mm, 45 mm, 67 mm Dämmung | 45 mm Dämmung | Geringe Dämmung |
Thermische Trennung | – | • | • | – |
TÜV geprüfte Einbruchhemmung | – | • | – | – |
Geprüfte Sicherheit nach Widerstandsklasse RC 2 | – | • | – | – |
Oberfläche | - Glatte Oberfläche | - Woodgrain - Glatte Oberfläche - Holz-Optiken - Satin-Oberfläche - Microline | - Woodgrain - Glatte Oberfläche - Holz-Optiken - Satin-Oberfläche | - Glatte Oberfläche - Holz-Optiken |
Prägung/ Motiv | - Sicke (senkrecht oder waagerecht) - Lamelle (senkrecht oder waagerecht) - Kassette (senkrecht, quadratisch, rechteckig) - Torblattrahmen für bauseitige Füllung | - Waagerechte Sicke - Großsicke - Großlamelle - Kassette | - Waagerechte Sicke - Großsicke - Großlamelle - Kassette | - Aluminium-Lamellen |
Farben | - 8 preisattraktive Vorzugsfarben - RAL nach Wahl | - 16 preisattraktive Vorzugsfarben - RAL nach Wahl - 4 Holz-Optiken - 6 Satin-Oberflächen | - 16 preisattraktive Vorzugsfarben - RAL nach Wahl - 4 Holz-Optiken - 6 Satin-Oberflächen | - 10 preisattraktive Vorzugsfarben - 1 Holz-Optik |
Verglasungen | • | • | • | • (Nur ganze Lamellen) |
Federtechnik | Zugfeder | - Zugfeder - Torsionsfeder (vorneliegend) - Torsionsfeder (hintenliegend) | – | – |
Schlupftür | - Ohne Schlupftür - Mit Schlupftür (nach außen öffnend) | - Ohne Schlupftür - Mit Schlupftür (nach außen öffnend) - Mit Schlupftür (nach innen öffnend) | – | – |
Öffnungsweise | - Handbetätigt (mit Griff) - Elektrisch (mit Antrieb) | Handbetätigt (mit Griff) Elektrisch (mit Antrieb) Elektrisch (mit App) | - Handbetätigt (mit Griff) | - Elektrisch (mit Antrieb) |
• Ja - Nein |
Dämmung und Energieeffizienz
Dämmung und Energieeffizienz
HINWEISE ZUR DÄMMUNG
Garagen-Schwingtore bieten kostenbewussten Käufern ein ausgezeichnetes Preis-Leistungs-Verhältnis – ohne dass auf attraktive Motive und individuelle Gestaltungsmöglichkeiten verzichtet werden muss. Schwingtore stellen daher eine gute Lösung für einen sicheren Abschluss einer freistehenden Garage dar.
Im Vergleich zu modernen Garagen-Sektionaltoren besitzen die einwandigen Schwingtore geringere Dämmeigenschaften. Bei Garagen, welche direkt am Haus gebaut sind, einen Übergang von Garage zum Wohnbereich haben oder neben dem Parken eines Autos für einen anderen Verwendungszweck (Garage als Werkstatt, Lagerraum, Wohnraum, ...) genutzt werden, setzt man in der Regel Garagen-Sektionaltore mit hoher Wärme- und Schalldämmung ein.
OPTIMALE LUFTZIRKULATION IN DER GARAGE DURCH EINSTELLBARE LÜFTUNGSSTELLUNG
Für die Lüftung der Garage wird das Tor ca. 10 cm geöffnet. Durch Impulsgabe der zweiten Taste am Handsender kann das Tor aus jeder Position heraus in die Lüftungsstellung gebracht werden.
Nach 60 Minuten schließt es entweder automatisch oder vorab durch eine entsprechende Betätigung des Senders.
ENERGIEEFFIZIENTE GARAGENTOR-ANTRIEBE
Alle unsere Garagentor-Antriebe sowie Zusatzausstattungen (z.B. Lichtleisten) sind mit einer modernen und energiesparenden LED-Beleuchtung ausgestattet, die für besondere Helligkeit, Wirtschaftlichkeit und Energieeffizienz sorgt.
Ein weiteres Energie-Plus vieler unserer Antriebe ist die geringe Energieaufnahme von nur 0,5 Watt im Stand-by-Betrieb.
SICHERHEIT UND EINBRUCHHEMMUNG
SICHERHEIT UND EINBRUCHHEMMUNG
3-PUNKT VERRIEGELUNG NACH DEM TRESOR-PRINZIP
Das Novoferm Schwingtor mit Antrieb und 3-fach Verriegelung (inkl. BDIPSchiene) schützt ihr Eigentum nach dem Tresor-Prinzip. Dafür sorgt die beidseitige Verriegelung durch massive Bolzen in der Zarge sowie die Verriegelung durch die Selbsthemmung des Antriebes an der Torblatt-Oberkante.
Die zusätzliche bodenunabhängige horizontale Verriegelung mit massiven Bolzen in den Seitenzargen ist manipulationssicher, weil sie von außen auch mit Werkzeugen nicht erreicht werden kann. Sicherer kann man ein Schwingtor nicht verriegeln.
ELEKTRONISCHE AUFSCHUBSICHERUNG UND SELBSTHEMMENDES GETRIEBE
Novoferm Schwingtore mit Antrieb sind mit einer selbstüberwachenden Abschaltautomatik ausgestattet.
Sobald das Tor beim Schließen auf ein Hinderniss triff, ganz gleich, ob Gegenstand oder Person, stoppt und öffnet es sofort beim geringsten Widerstand.
Qualität ohne Kompromisse
Qualität ohne Kompromisse
Das fängt schon bei der Verarbeitung an. Feuerverzinktes Feinblech und eine Grundlackierung aus elektrostatischer Einbrennpulverbeschichtung auf Polyesterbasis schützen das Tor doppelt vor Korrosion. Torblattrahmen, Blockzarge, Führungsschienen, Hebelarme und alle weiteren Bauteile sind ebenfalls verzinkt. Verwindungssteife, durchgehend verschweißte Rahmenecken und Hohlrahmenprofile mit Querverstrebungen sorgen für höchste Stabilität. Und weil wir von der Haltbarkeit dieser Konstruktion überzeugt sind, geben wir darauf 10 Jahre Garantie.
Auch bei der Sicherheit wird nicht gespart.
Das gilt für Schwingtore und Antriebe gleichermaßen. Schutz von Personen durch Abschaltautomatik und selbstüberwachende Kraftbegrenzung, Schutz vor Einbruch durch die 3-Punkt Zentralverriegelung nach dem Tresor-Prinzip beim Schwingtor mit System oder das selbsthemmende Getriebe des Antriebs. So sicher, so gut.
Das ist Novoferm.
1. Schützt Menschen: Das Tor, das sich selbst überwacht
Das Novoferm Schwingtor mit Antrieb ist mit einer selbstüberwachenden Abschaltautomatik ausgestattet. Sobald das Tor beim Schließen auf ein Hindernis trifft, ganz gleich, ob Gegenstand oder Person, stoppt und öffnet es sofort beim geringsten Widerstand.
2. Schützt Eigentum: Vorbildliche Einbruchhemmung
Das Novoferm Schwingtor mit Antrieb und 3-fach Verriegelung (inkl. BDIP-Schiene) schützt ihr Eigentum nach dem Tresor-Prinzip. Beidseitige Verriegelung durch massive Bolzen in der Zarge, zusätzliche Verriegelung durch die Selbsthemmung des Antriebs an der Torblatt-Oberkante.
3. Komfortables Öffnen und Schließen
Speziell konstruierte Hebelarmlager ermöglichen ein leichtes Öffnen und Schließen Ihres Tores – bequem per Hand oder noch bequemer per elektrischem Antrieb.
4. Höchste Funktionssicherheit
Kraftvolle Dreifach-Zugfederpakete sorgen für „federleichten“ Bedienkomfort bei höchster Sicherheit: Selbst wenn tatsächlich eine Feder brechen sollte, könnte sie nicht wegspringen, denn sie ist oben wie unten fest eingedreht. Darüber hinaus würden die übrigen Federn das Tor sicher festhalten.
5. Zusätzlicher Sachschutz
Die bodenunabhängige horizontale Verriegelung mit massiven Bolzen in den Seitenzargen ist manipulationssicher, weil sie von außen auch mit Werkzeugen nicht erreicht werden kann.
CE Vorschriften sind gut – sie zu übertreffen, ist besser. Alle Novoferm Schwingtore sind nach der europäischen Tore-Produktnorm EN 13241 zertifiziert.
Als einer der führenden europäischen Systemanbieter von Türen, Toren, Zargen und Antrieben bietet Novoferm Qualität und Sicherheit auf dem hohen Niveau einer bekannten Marke. Herstellung nach neuesten Erkenntnissen der Technik, und unter Berücksichtigung von Umweltbelangen, ist für uns ebenso selbstverständlich wie die Zertifizierung nach DIN ISO 9001. Und das Zertifikat nach DIN EN 13241 bestätigt, dass alle Produkte die hohen Sicherheitsanforderungen der europäischen Tore-Produktnorm erfüllen.
Für Qualität garantieren wir so:
10 Jahre auf Schwingtore aus Stahl, 5 Jahre auf Schwingtore aus Massivholz. Dies alles verbunden mit dem vorbildlichen Service Ihres Novoferm-Fachhändlers. Detaillierte Garantiebestimmungen finden Sie unter: www.novoferm.ch/garantiebestimmungen
Schwingtore bieten viel und kosten wenig:
Tore und Zargen sind verzinkt und polyester-grundbeschichtet. Für eine harmonische Optik werden die von außen sichtbaren Rahmenelemente in Torfarbe lackiert – in einem attraktiven Farbton Ihrer Wahl.
- Grundlackierung
- Verzinkung
- Trägermaterial: Stahl
Ihre Pluspunkte im Überblick
- Für Privatgaragen bis 5.000 mm Breite
- In Stahl- und Holzausführung erhältlich
- Hochwertige Qualität mit 10 Jahren Garantie (Made in Germany)
- Hohe Korrosionsbeständigkeit durch grundlackierte, verzinkte Torblätter und verzinkte Blockzargen
Angenehme Laufruhe durch flüsterleise Kunststoff-Laufrollen
- Leichte Bedienung und hohe Funktionssicherheit durch stabile Mehrfach-Federpakete
- In vielen Motiven und Farben erhältlich
- Mit automatischen Antrieben lieferbar
- Auch als automatisches Schwingtor-System mit serienmäßiger 3-Punkt Verriegelung nach dem Tresor-Prinzip erhältllich
