ELEKTRISCHE GARAGENTOR-ANTRIEBE NOVOPORT SPEED

FÜR GARAGEN-SEKTIONALTORE, INNOVATIVE SEITENMONTAGE

Wer ein Garagentor austauscht, möchte es optisch und technisch verbessern. Eine ideale Lösung bietet hierbei das kombinierte NovoPort® Speed-System bestehend aus Tor, Antrieb und Handsender. Sein neues Design und der bidirektionale Funk mit Rückmeldung bringen es in allen Belangen auf den neuesten Stand. Und der Energieverbrauch liegt im Stand-by-Betrieb bei extrem niedrigen 0,5 Watt.

Sämtliche Elemente des NovoPort® Speed-Systems sind optimal aufeinander abgestimmt und von unabhängigen Instituten nach neuesten Sicherheitsnormen zertifiziert. Auf Mechanik, Motor und Motorsteuerung geben wir 5 Jahre Garantie!

So einfach und bequem renoviert man ein Garagentor nur mit dem NovoPort® Speed-System von Novoferm.

NovoPort Speed / SmartHome-Fähig
Der elektrische Garagentor-Antrieb NovoPort® Speed-Antrieb ist nur bei Novoferm erhältlich und speziell für Garagen-Sektionaltore entwickelt. Der Antrieb bietet ein modernes Design, eine energiesparende LED-Beleuchtung, ist SmartHome-kompatibel zur Steuerung über App und verfügt über viele weitere Komfortfunktionen.

Integrierter Drucktaster
Die Position der Steuereinheit an der rechten oder linken Wand ermöglicht Ihnen - im Vergleich zu herkömmlichen Deckenantrieben - das einfache Öffnen und Schließen der Garage mit dem integrierten Drucktaster. Zusätzliche Taster sind bei dieser Lösung bei der Steuerung aus der Garage nicht notwendig.

Innovative Seitenmontage
Der Antrieb wird im Vergleich zu herkömmlichen Antrieben nicht an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert - je nach baulichen Gegebenheiten rechts oder links. So bleibt die Decke frei und Montagehindernisse werden von vorneherein ausgeschlossen.

Highlights "NovoPort-Speed"

In dieser Animation werden die Highlights des Garagentor-Antriebes “NovoPort Speed” in visuell ansprechender und komprimierter Form vorgestellt.

Weitere Animationen finden Sie unter:

https://www.youtube.com/NovofermVideos

EIGENSCHAFTEN, FUNKTIONEN UND ZUBEHÖRE

ANTRIEBS-DATEN IN DER ÜBERSICHT

ANTRIEBS-DATEN NovoPort® Speed-Antrieb

Daten

NovoPort® Speed

Zug- und Druckkraft

650 N

Laufgeschwindigkeit

29 cm/ s

Maximale Torfläche

17 m2

Betätigung/ Tag (Auf/ Zu)

10

Stand-by-Verbrauch

< 0,5 W

Integrierte LED-Beleuchtung

6 W

App-Steuerung

Ja

Montage

Innovative Seitenmontage


* NovoPort® Speed ist nur in Verbindung mit Novoferm Garagen-Sektionaltoren lieferbar.

INNOVATIV, LEISTUNGSSTARK UND ENERGIEEFFIZIENZ

INNOVATIV UND LEISTUNGSSTARK

Ausgereifte Technik gehört in ein modernes Gehäuse. Der Garagentor-Antrieb NovoPort® Speed kombiniert zeitgemäße Technik mit Energieeffi zienz auf höchstem Niveau und überzeugt durch sein neues Design, energiesparende LED-Technik, schnellerem Tempo und zusätzlichen Einstellmöglichkeiten. Wird er in Verbindung mit einem Garagen-Sektionaltor (inkl. Lichtschranke) eingesetzt, kann er über Ihr Smartphone oder per Sprachsteuerung gesteuert werden. Nutzen Sie dazu eine dieser Apps: Amazon Alexa, Google Home, Homematic IP, mediola® oder TYDOM.

INTEGRIERTE SCHNELLLAUFFUNKTION

Hochwertige Technik und eine hohe Zugkraft von 650 N vereinen sich beim NovoPort® Speed zu einem modernen Hightech-Antriebssystem der Extraklasse. Ausgereifte technische Besonderheiten, wie eine bis zu 50 % schnellere Toröffnung durch die integrierte Schnelllauffunktion bieten im Vergleich zu herkömmlichen Antrieben Komfort auf höchstem Niveau.

UMLAUFENDE LED-BELEUCHTUNG UND ANSCHLÜSSE

Das umlaufende LED-Band (6 W) am Steuerungsgehäuse sorgt für eine helle, indirekte Garagen-Ausleuchtung. Die Anschlüsse für verkabeltes Zubehör wie externe Beleuchtung oder Signallampen sind leicht erreichbar. Separate Steckplätze für Bluetooth und Mini-USB ermöglichen nicht nur weitere individuelle Einstellungen, sondern auch den Anschluss von smartem Zubehör wie dem Homematic IP Modul zur Homematic IP App, dem Delta Dore Modul zur TYDOM App oder dem WiFi-Modul für Amazon Alexa, Google Home und mediola®.

HOCHWERTIGE QUALITÄT MIT GARANTIE

HOCHWERTIGE QUALITÄT MIT GARANTIE

Unsere Antriebe werden nach dem strengen Qualitätsmanagementsystem DIN iso 9001 gefertigt und erfüllen zusammen mit unseren Garagentoren die Sicherheitskriterien der europäischen Tore-Produktnorm DIN EN 13241. Alle Novoferm Garagentor-Antriebe sind mit jedem Novoferm Garagentor geprüft und erfüllen aktuelle Normen und Rechtsprechungen, das vermeidet Fehlanwendungen. Wir geben auf Mechanik, Motor und Motorsteuerung unserer Garagentor-Antriebe 5 Jahren Garantie.
Detaillierte Garantiebestimmungen finden Sie unter:

www.novoferm.ch/Garantiebestimmungen

DAS BAS.T QUALITÄTSSIEGEL

Das Qualitätssiegel vom Bundesverband Antriebs- und Steuerungstechnik. Tore e. V. steht ausschließlich für Antriebe, die alle gesetzlichen und normativen Anforderungen nicht nur erfüllen, sondern darüber hinaus zusätzliche Produkteigenschaften bieten, die über die üblichen Standards hinausgehen. Ein anspruchsvoller Zertifizierungsprozess und regelmäßige Kontrollen garantieren, dass höchste Ansprüche an Novoferm Antriebe* gestellt und auch erfüllt werden.

* Novoferm Antriebe:
Für NovoPort® Speed, Novomatic 443, Novomatic 573 S und Novomatic 823 S

DRUCKTASTER IM ANTRIEB

INNENDRUCKTASTER

Ein Drucktaster zum Öffnen der Garage von innen ist direkt in die Steuerungseinheit integriert und muss nicht als Zubehör gekauft und separat montiert werden. Im Vergleich zu herkömmlichen Deckenantrieben ist der Drucktaster, durch die vorteilhafte Position der Steuereinheit des NovoPort® Speed-Antriebes an der Wand, sehr leicht erreichbar.

Video zum Drucktaster beim NovoPort® Speed

Der beim NovoPort® Speed bereits im Standard integrierte Innendrucktaster wird Ihnen in diesem Video in der Anwendung veranschaulicht.

TORSTATUSABFRAGE DURCH BIDIREKTIONALEN FUNK

TORSTATUSABFRAGE DURCH BIDIREKTIONALEN FUNK

Garagentore lassen sich nun per bidirektionalen Funk immer zuverlässig und transparent mit dem Handsender Mini-Novotron 523 Protect steuern. Der bidirektionale Funk mit Rückmeldung bringt es in allen Belangen auf den neuesten Stand und ermöglicht eine einfache Torstatusabfrage (offen/ geschlossen) mit dem neuen Handsender oder dem Smartphone.

Video zum bidirektionaler Funk beim NovoPort® Speed

Die Torstatusabfrage dank mehrfarbiger LED am Novoferm Handsender Mini-Novotron 523 Protect wird Ihnen in diesem Video in der Anwendung veranschaulicht. Dank der LED-Farbe kann der Torstatus zuverlässig geprüft werden.

LÜFTUNGSSTELLUNG ZUM BELÜFTEN DER GARAGE

LÜFTUNGSSTELLUNG ZUM BELÜFTEN DER GARAGE

Regelmäßiges Lüften verbessert die Luftzirkulation in der Garage und verhindert Schimmelbildung. Durch Impulsgabe der zweiten Taste am Handsender oder der Homematic IP App kann das Tor aus jeder Position heraus in Lüftungsstellung versetzt werden, d.h. es öffnet sich um 10 cm. Wird es nicht durch die Betätigung des jeweiligen Senders geschlossen, schließt es nach 60 Minuten automatisch.

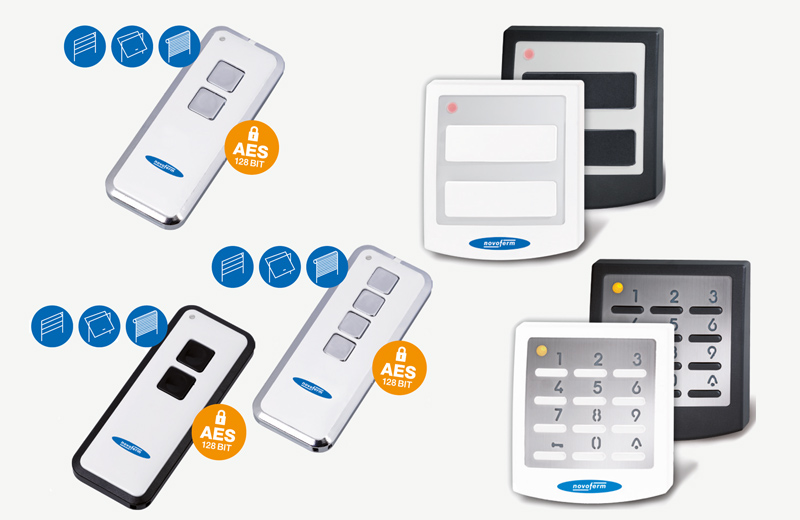

Bedienelemente und Zubehöre

KOMFORT AUF KNOPFDRUCK

Flexible Tor- und Beleuchtungssteuerungen, menügeführte Programmier- und Servicefunktionen sowie eine breite Palette an Zubehör, wie Taster und Handsender, sorgen für eine einfache, benutzerfreundliche Handhabung unserer Torsysteme.

Weiterhin ermöglicht die bewährte Novoferm 3-Knopf-Programmierung eine einfache und schnelle Einstellung der Antriebsfunktionen.

MANIPULATIONSSICHERER HANDSENDER IM STANDARD-LIEFERUMFANG

Im Standard-Lieferumfang ist ein 3-Kanal Handsender Mini-Novotron 523 Protect mit 128 bit-Verschlüsselung enthalten.

Novoferm Garagentore einfach über Sprachbefehl steuern

Wie kann ich mein Garagentor aus dem Auto über Sprachbefehl öffnen oder schließen?
Dank einfacher Sprachbefehle können Novoferm Garagentore bequem aus dem Auto geöffnet oder geschlossen werden.

Auf dem YouTube-Kanal von Novoferm finden Sie eine Reihe weiterer Clips / Videos:

https://www.youtube.com/NovofermVideos

IHRE PLUSPUNKTE IM ÜBERBLICK

  • Integrierte Schnelllauffunktion für eine bis zu 50 % schnellere Toröffnung (bis zu 29 cm/s)
  • Modernes und 20 % flacheres Gehäuse mit umlaufenden LED-Band für energiesparende und helle Ausleuchtung
  • Integrierte, indirekte Beleuchtung mit LED (6 Watt) schaltet sich beim Öffnen automatisch an
  • Automatisches Schließen nach Zeitablauf ist programmierbar (Lichtschranke erforderlich)
  • Smarte Steuerung: Das Tor lässt sich per App oder Sprachbefehl bedienen
  • Einfache Einbindung in bestehende SmartHome-Systeme
  • Einstellbare Lüftungsstellung zum Belüften der Garage
  • Höchste Manipulationssicherheit der Fernsteuerung durch automatische Signalverschlüsselung per AES 128 bit-Verschlüsselung
  • Torstatusanzeige am Handsender per LED (rot, gelb, grün) oder per App
  • Novoferm Bluetooth-Modul ermöglicht Fachhändlern
    die Einstellung der Helligkeit, der Lüfter-Position und der Lüftungszeit

Programmierung von Antrieben & Zubehören

WELCHE FUNKTIONEN KANN ICH BEIM ANTRIEB EINLERNEN? WIE LERNE ICH FERNSTEUERUNGEN EIN?

Die Programmierung von Novoferm Antrieben, Handsender und Tastern erfolgt einfach und bequem über drei Druckschalter und eine übersichtliche Anzeige am Torantrieb. Dank logischer Menüführung kann dabei keine Einstellung übersehen werden. Alle Parameter bleiben auch bei Stromausfall erhalten.

HANDSENDER MINI-NOVOTRON 522 EINLERNEN

In diesem Video wird verdeutlicht, wie Sie den Novoferm Handsender Mini-Novotron 522 (2-Kanal Wechselcode-Handsender - KeeLoq) einlernen, um die Novoferm Design-Antriebe zum Öffnen und Schließen von Garagentoren und/oder die Antriebsbeleuchtung zu steuern.

Videos zu weiteren Funktionen finden Sie im Folgenden oder im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

EINLERNEN VON FUNKTIONEN & ZUBEHÖREN

MENÜGEFÜHRTE PROGRAMMIERUNG

MENÜGEFÜHRTE PROGRAMMIERUNG BEIM ANTRIEB

Die Programmierung erfolgt einfach und bequem über drei Druckschalter und eine übersichtliche Anzeige. Dank logischer Menüführung kann dabei keine Einstellung übersehen werden. Alle Parameter bleiben auch bei Stromausfall erhalten. Durch die transparente Abdeckung ist der Betriebszustand immer erkennbar. Eine eindeutige Fehlercodierung erlaubt bei Bedarf eine schnelle und sichere Störungsanalyse.

Im Funktionsumfang bei:
NovoPort® Speed, Novomatic 443, Novomatic 423 Accu, Novomatic Speed Typ 573 S und Novomatic 823 S

Grundeinstellungen

Grundeinstellungen

In diesem Video werden Ihnen die Grundeinstellungen zur Programmierung von Novomatic Design-Antrieben verdeutlicht.

Tortyp einstellen

Tortyp einstellen

In diesem Video aus dem Bereich der Garagentore wird verdeutlicht, wie Sie Novomatic Design-Antriebe  optimal auf verschiedene Tortypen (Garagen-Sektionaltore, Garagen-Schwingtore) einstellen können.

Lernfahrt ohne Endlagenänderung

Lernfahrt ohne Endlagenänderung

In diesem Video wird verdeutlicht, wie Sie bei Novomatic Design-Antrieben eine neue Lernfahrt durchführen können, ohne die eingestellten Endlagen zu ändern.

Zykleneinstellung

Zykleneinstellung

In diesem Video wird verdeutlicht, wie Sie bei Novomatic Design-Antrieben die Anzahl der Zyklen (Torbetätigungen auf/zu) und die Softwareversion auslesen können.

Werksreset

Werksreset

In diesem Video wird verdeutlicht, wie Sie bei Novomatic Design-Antrieben einen Werksreset durchführen.

Funk löschen

FUNK LÖSCHEN

In diesem Video wird verdeutlicht, wie Sie bei Novomatic Garagentor-Antrieben, alle bisher in den Garagentor-Antrieb eingelernten Befehle bzw. Funksender löschen und diesen auf die Werkseinstellungen zurücksetzen.

HANDSENDER MINI-NOVOTRON 522 EINLERNEN

Handsender Mini-Novotron 522 einlernen

In diesem Video wird verdeutlicht, wie Sie den Novoferm Handsender Mini-Novotron 522 (2-Kanal Wechselcode-Handsender - KeeLoq) einlernen, um die Novoferm Design-Antriebe zum Öffnen und Schließen von Garagentoren und/oder die Antriebsbeleuchtung zu steuern.

Funk-Codetaster Signal 218 einlernen

Funk-Codetaster Signal 218 einlernen

In diesem Video wird verdeutlicht, wie Sie den Novoferm Funk-Codetaster Signal 218 in weißer Ausführung mit Eingabe eines 4-stelligen Sicherheitscodes einlernen, um die Novoferm Design-Antriebe zum Öffnen und Schließen von Garagentoren zu steuern.

Der Taster kann mit 10 Codes programmiert werden.

Funk-Innentaster Signal 111 einlernen

Funk-Innentaster Signal 111 einlernen

In diesem Video wird verdeutlicht, wie Sie den Novoferm Funk-Innentaster Signal 111 (2-Kanal) in weißer Ausführung einlernen, um die Novoferm Design-Antriebe zum Öffnen und Schließen von Garagentoren und/oder die Antriebsbeleuchtung zu steuern.

Novoferm Design-Antriebe - Novomatic 443 - Funk-Codetaster Signal 218 einlernen - YouTube

Technik und Details

Technische Daten NovoPort® Speed
Technische DatenNovoPort® Speed
(nur als Torsystem lieferbar)
Zug- und Druckkraft650 N
Netzanschluss230 V/ 50 Hz
Netzanschlussleitungmit EU Anschlussleitung C7, 2-polig, 1 m lang
Einschaltdauer3 Zyklen/ Stunde, max. 10 Zyklen/ Tag
Betriebsstrom1,25 A
Temperaturbereich-20 ° bis +40 °C
Betriebsspannung Motor24 V
Getriebegeschlossenes Schneckengetriebe, selbsthemmend
Leistungsaufnahme Betrieb200 W
Leistungsaufnahme Stand-by< 0,5 W
Schutzklassenur für trockene Räume (IP 20)
Laufgeschwindigkeit29 cm/s (Soft-Start und Soft-Stopp = 7 cm/s)
Steuerungmikroprozessorgesteuert
Programmierungmenügeführt, mit 7-Segment-Anzeige
Steuerungsfolge1. Impuls = Antrieb läuft
2. Impuls = Antrieb stoppt
3. Impuls = Laufrichtungsumkehr
Funksteuerung433 MHz, mit KeeLoq-Wechselcode, mit AES 128 Bit-Verschlüsselung und bidirektionalem Funk
Innentasterserienmäßig mit Steuerungsgehäuse
Schnellentriegelung von innenam Motorgehäuse mit Dauerentriegelungs-Funktion
Notentriegelung von außenals Zusatzausstattung lieferbar
Garagen-InnenbeleuchtungPower-LED, 6 W einstellbar von 60 - 240 s mit/ ohne Vorwarnun
Garagen-Außenbeleuchtungexterne Beleuchtung max. 500 W oder Warnlicht direkt anschließbar
Lüftungseinstellungprogrammierbar
Abschaltautomatikfür beide Laufrichtungen getrennt einstellbar (10-stufige Feineinstellung)
Sicherheitseinrichtungautomatische Kraftanpassung mit 2-Prozessor-Sicherheitstechnologie Reversieren in Zu-Fahrt, Teilreversieren vor Zu-Position (Soft-Start), Stopp in Auf-Fahrt
Endabschaltungmikroprozessorgesteuerte Wegstreckenerfassung mit Referenzpunkt
LaufzeitbegrenzungMotor wird nach 90 s Laufzeit automatisch abgeschaltet
Blockierschutzzusätzlich zur Abschaltautomatik wird Motorstillstand erkannt
Aufschubsicherungdurch Selbsthemmung des Getriebemotors und zusätzliche, mechanische Verriegelung über die oberen Laufrollen des Tores (Sektionaltore)
LaufschieneZahnriemen in Torlaufschiene integriert
CE-ZeichenJa
App-Fähigkeit Ja
90 °-InstallationNein
EINZIGARTIGE TECHNIK – FLEXIBLE SEITENMONTAGE

EINZIGARTIGE TECHNIK – FLEXIBLE SEITENMONTAGE

Das Antriebssystem NovoPort® Speed sorgt nicht nur im Betrieb für höchsten Komfort, sondern bereits bei der Montage. Denn der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links.

So bleibt die Decke frei und Montagehindernisse werden von vornherein ausgeschlossen.

Alle Baugruppen sind werkseitig vormontiert und aufeinander abgestimmt – einfach einsetzen und fertig!

ANSCHLÜSSE FÜR ZUBEHÖR

ANSCHLÜSSE FÜR ZUBEHÖR

Neben der integrierten LED-Beleuchtung (6 Watt) verfügt der NovoPort® Speed über leicht erreichbare Anschlüsse für verkabeltes Zubehör wie externe Beleuchtung oder Signallampen, die über Handsender oder Taster steuerbar sind.

Der Energieverbrauch liegt im Stand-by-Betrieb bei extrem niedrigen 0,5 Watt. Weiterhin kann zur Verwendung einer der verfügbaren Apps das passende Novoferm Aufsteckmodul angeschlossen werden.

Montage

Wie montiere ich einen NovoPort-Antrieb?

Das folgende Video verdeutlicht Ihnen schrittweise die Montage eines NovoPort-Antriebes in Kombination mit einem Novoferm Sektionaltor. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.

Montage Garagen-Sektionaltor Typ ISO 45 mit Zugfeder und NovoPort-Antrieb

Schrittweise Montage Garagen-Sektionaltor Typ ISO 45 mit senkrechter Zugfeder und innovativen, patentieren NovoPort-Antrieb zur Seitenmontage


Zahlreiche weitere Animationen / Videos finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

Details zur Montage

FLEXIBLE SEITENMONTAGE

Antrieb in der rechten Torlaufschiene. Steuerung auf der rechten Garagenwand.

Antrieb in der rechten Torlaufschiene. Steuerung direkt neben dem Tor im Bereich des Seitenanschlags.

Bei verbautem Seitenanschlag, z.B. durch eine Nebentür, kann eine Kabelverlängerung eingesetzt werden.

Alle in den Abbildungen 1-3 gezeigten Montagevarianten gelten auch für die linke Torseite.

VORTEILE BEI DER MONTAGE

(1) KEINE ZUSÄTZLICHE ANTRIEBSSCHIENE
Der NovoPort® Speed Antrieb wird direkt in die seitliche Torlaufschiene integriert. Das spart Material-, Montage- und Wartungskosten.

(2) FREI BLEIBENDER STURZBEREICH
Kein Platzverlust im Bereich des Sturzes. Keine bauseitig bedingten Montageprobleme.

(3) KEIN ABHÄNGEN DER DECKE ODER DES ANTRIEBSAGGREGATS
Bei hohen Garagendecken müssen oft spezielle Abhängekonstruktionen angefertigt werden, um den Antrieb montieren zu können. Dieser Aufwand entfällt bei NovoPort® Speed.

(4) FREI BLEIBENDE DECKE
Keine Montagehindernisse im Deckenbereich: Beleuchtungen, Unterzüge oder Abflussrohre müssen nicht abgebaut oder überbrückt werden. Kein erschwertes Anbohren bei Stahlbeton-Decken, kein Einsatz von Spezialdübeln bei Gipskarton-Platten, keine Durchbohrungsgefahr bei dünnen Decken, keine Verschmutzung von Antriebskomponenten durch Bohrstaub.

(5) KEINE ERHÖHUNG DER EINSCHUBTIEFE
Schienengeführte Antriebe stehen ca. 30 - 40 cm über das Tor hinaus und müssen oft auf der Baustelle gekürzt werden. NovoPort® Speed passt sofort!
