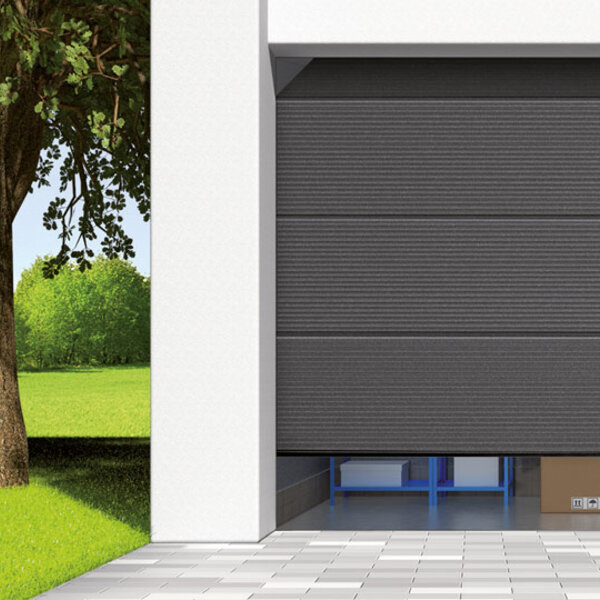

GARAGEN-SEKTIONALTORE AUS STAHL
Sektionaltore mit 20 mm Dicke und hoher Dämmung
Eine große Auswahl an Prägungen und Farben? Zu einem attraktiven Preis? Hohe Qualität, großen Komfort, hohe Sicherheit und Energieeffizienz?
Dann entscheiden Sie sich für Garagen-Sektionaltore mit 20 mm Dämmung von Novoferm!

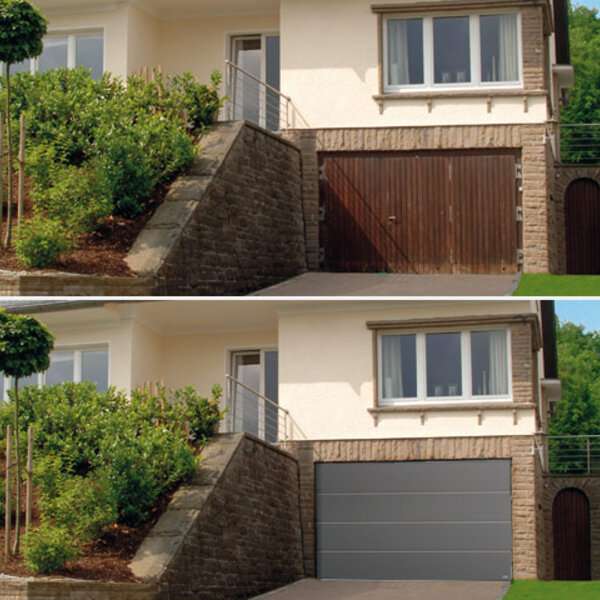

Tor mit hoher Dämmung / Renovierung

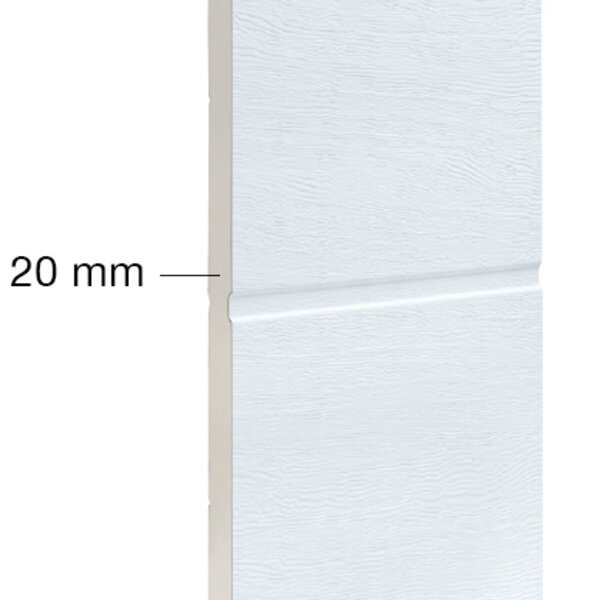

Novoferm Garagen-Sektionaltore in der 20er Ausführung haben einen 20 mm dicken Isolier-Hartschaumkern für eine hohe Wärmedämmung. Ideal für die Renovierung geeignet.
Große Auswahl an Motiven / Farben
Diese Sektionaltore erhalten Sie in drei Tor-Prägungen, zwei Oberflächen sowie 16, modernen und endbeschichteten Vorzugsfarben - passend zu Ihrer Hausarchitektur.

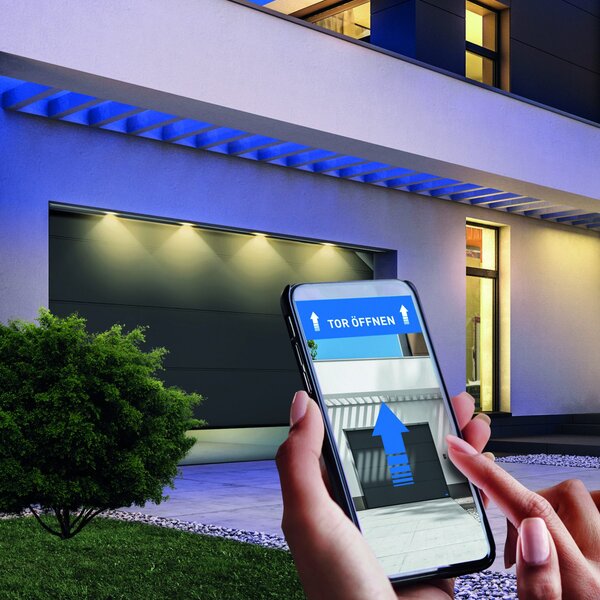

SmartHome-fähig / Innovativ

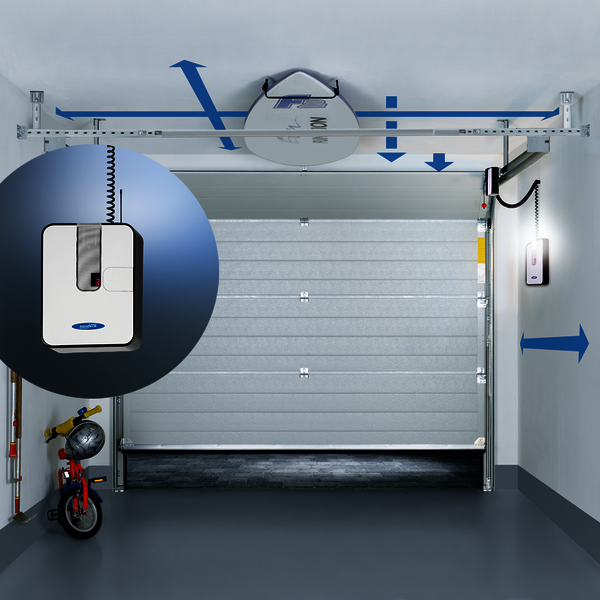

Der nur bei Novoferm erhältliche und smarthome-fähige NovoPort-Antrieb wird nicht an der Decke montiert und bietet viele Vorteile (integrierter Toröffner, einfache Montage,…)
Ihre Pluspunkte im Überblick
- Für Privatgaragen bis 3.000 mm Breite
- Hochwertige Qualität mit bis zu 10 Jahren Garantie (Made in Germany)
- In 17 endlackierten und preisgünstigen Vorzugsfarben sowie zwei Oberflächen erhältlich
- Hohe Wärmedämmung durch 20 mm dicken Isolier-Hartschaumkern (Wärmedämmwert K = 1,0 W/m²K)
- TÜV-geprüfte Einbruchhemmung (ohne Extras wie Schlupftür, Notentriegelung, Fenster usw.)
- Höchste Personensicherheit durch Fingerklemmschutz innen und außen
- Hohe Laufruhe und Stabilität durch doppelwandige, verzinkte Stahlsektionen
- Hoher Komfort durch SmartHome-fähige und flüsterleise Garagentor-Antriebe
- Als automatisch patentiertes NovoPort- Antriebssystem mit hohem Komfort erhältlich
OBERFLÄCHEN, FARBEN UND AUSSTATTUNG
TOR-PRÄGUNGEN
Tor-Prägungen
Geben Sie der Optik Ihres Hauses den letzten Schliff. Durch eine modern-sachliche Linienführung in Sicken- oder Großlamellenprägung. Bei Sektionaltore in 20er Dicke können Sie zwischen bis zu drei Tor-Prägungen wählen.
Abbildungen für Einzelgaragen zeigen Torblattgröße 2.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.
| Torblatt |
| Innenseite: Grundlackierung auf Polyesterbasis, Grauweiß ähnlich RAL 9002 |
| Außenseite Standard: Verkehrsweiß ähnlich RAL 9016 (grundbeschichtet) |
| Außenseite: Super-Color oder RAL nach Wahl gegen Aufpreis (endbeschichtet) |
OBERFLÄCHEN
Oberflächen
FARBEN
Standardfarbe
Vorzugsfarben / SuperColor-Farben
VERGLASUNGEN UND FENSTER
Verglasungen und Fenster
Sie haben bereits ein Tor in bestimmter Prägung und Farbe ins Auge gefasst, aber es ist Ihnen noch nicht individuell genug?
Dann werfen Sie doch mal einen Blick auf unsere attraktiven Verglasungsvarianten. Sie lenken nicht nur die Blicke auf Ihre Garage, sondern auch das Licht hinein. Was besonders angenehm ist, falls Sie Ihre Garage zusätzlich als Hobbyraum oder Werkstatt nutzen.
Alle Novoferm Verglasungen sind aus witterungsbeständigem Acrylglas oder schlagzähem Polycarbonat gefertigt und zeichnen sich durch höchste Lichtdurchlässigkeit aus.
Abmessungen:
- innen:
ca. 392 x 192 mm - außen:
ca. 460 x 260 mm
Fensterstärke:
- Für die Torprägung Großsicke:
klare oder kristallklare 16 mm-Acrylglas-Doppelscheibe
TORGRIFFE
Kunststoffbeschichtete Torgriffe
Passende Torgriffe erhalten Sie in allen sechzehn Vorzugsfarben und RAL nach Wahl.

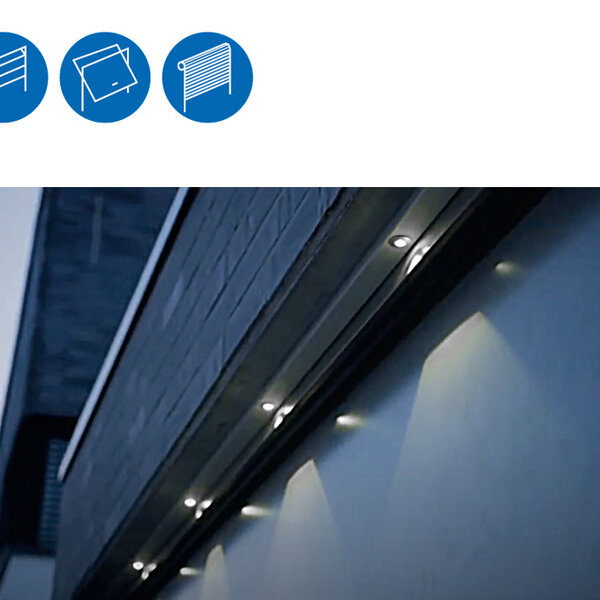

AUSSEN-BELEUCHTUNG DER GARAGE
Außenbeleuchtung der Garage
Um Ihr Garagentor auch nach Sonnenuntergang ins rechte Licht zu rücken – und nebenbei Unbefugte fernzuhalten –, empfiehlt sich das LED-Beleuchtungs-Kit. Es tritt in spannenden Dialog mit anderen Lichtquellen, z. B. beleuchteten Fenstern, und setzt so die Gesamtarchitektur Ihres Hauses stimmungsvoll in Szene. Das Beleuchtungs-Kit besteht je nach Torbreite aus vier, sechs oder acht LEDs, die in einer U-förmigen Schiene gleichmäßig über die gesamte Torbreite verteilt sind. Die Steuerung erfolgt wahlweise über den Handsender, mit dem Sie auch Ihren Antrieb bedienen, über eine separate Zeitschaltung oder einen Bewegungsmelder.
Spart Platz und Energie
Das flach konstruierte, aluminiumfarbene LED-Beleuchtungs-Kit (40 x 20 mm) wird platzsparend unter dem Garagensturz montiert, so dass nahezu die volle Durchfahrtshöhe erhalten bleibt. Langlebige LEDs sorgen für eine sehr helle Ausleuchtung bei minimalem Stromverbrauch. Die Beleuchtungseinheiten lassen sich je nach Torbreite beidseitig leicht kürzen, um eine exakte symmetrische Ausleuchtung des Tores zu erzielen.
Ihre Pluspunkte im Überblick
- Gleichmäßige Verteilung über die Torbreite:
4, 6 oder 8 LEDs bei bis zu 3.000, 4.000 oder 5.000 mm Torbreite - Separate Schaltung unabhängig von Antriebsfunktion möglich
- Erhältliche Längen:
3 m, 4 m und 5 m – bei Bedarf kürzbar! - Steuerung von Tor und Licht mit einem Handsender möglich
- Beleuchtung wahlweise mit oder ohne Torbewegung
- Helle Ausleuchtung bei geringem Stromverbrauch
- Witterungsgeschützte Beleuchtung
- Platzsparende Montage unter dem Garagensturz
- Lange Lebensdauer durch LED-Technik
- Inkl. Netztrafo 230 V/12 V
- Aluminium eloxiert
GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB
GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB
Novoferm empfiehlt Ihnen den Kauf eines Garagentores zusammen mit einem Garagentor-Antrieb, denn wer heute ein neues Garagentor kauft möchte nicht nur, dass es schön aussieht, sondern auch, dass es leicht aufgeht. Mit einem elektrischen Antrieb heben Sie das Komfortniveau Ihrer Garage auf Knopfdruck und schalten Unannehmlichkeiten aus – ganz einfach per Klick auf die Funkfernsteuerung oder Steuerung mit einer App.
Alle Novoferm Antriebe sind in Kombination mit Novoferm Toren geprüft. Das garantiert Ihnen höchste Funktionssicherheit und Langlebigkeit. Und dank praktischer Notentriegelung kommen Sie auch dann immer rein, wenn der Strom einmal ausfällt.
Auswahl Garagentor-Antriebe
Wählen Sie Ihren elektrischen Tor-Antrieb:
ZUBEHÖRE FÜR ANTRIEBE
Zu einer Wunschausstattung gehört auch das passende Zubehör.
Weil Menschen nun mal verschiedene Wünsche haben und weil auch die baulichen Gegebenheiten an einer Garage oder einem Schiebetor nicht immer gleich sind, finden Sie bei uns ein reichhaltiges Zubehörprogramm, mit dem Sie unsere Systeme so ausstatten können, dass sie zu Ihren individuellen Anforderungen passen.
Inspirationen
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) -Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Holz-Optik - Winchester (glatt)
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Satin grey
Farbe: Mischfarbton
Nur bei Novoferm Sektionaltoren
mit NovoPort-Seitenantrieb
mit integriertem Taster
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin grey
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Window grey
Farbe: Fenstergrau, ähnlich RAL 7040
Fenster: mit Bullaugen
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Weißaluminium, ähnlich RAL 9006
Fenster: mit Bullaugen (Edelstahl-gerahmt)
Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Zubehör: mit LED-Lichtleiste für Außenbeleuchtung
Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Schiefergrau, ähnlich RAL 7015
Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 20 oder 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Fenstergrau, ähnlich RAL 7040
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe linkes Tor: Verkehrsweiß, ähnlich RAL 9016
Farbe rechtes Tor: Stahlblau, ähnlich RAL 9011
Garagen-Sektionaltor aus Stahl
in 20, 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Graualuminium, ähnlich RAL 9007
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung
Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung
Tor-Prägung: Microline (Großlamelle)
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016
Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO)-Ausführung
Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016
TECHNIK UND DETAILS
Senkrechte Zugfeder
Senkrechte Zugfeder
Unsere Garagen-Sektionaltore iso 20 mit vertikalem Zugfedersystem werden mit Mehrfach-Sicherheits-Zugfederpaketen ausgestattet.
- Garagen-Sektionaltore werden mit stabilen Mehrfach-Zugfederpaketen ausgestattet.
- Die Federeinstellung wird jeweils am oberen Ende des Federpaketes durchgeführt.
- Die senkrechten Zugfedern ermöglichen auch eine geringere Einbautiefe und bieten neue Möglichkeiten bei geringen Platzverhältnissen.
Details zur senkrechten Zugfeder
Details zur senkrechten Zugfeder
Die Garagen-Sektionaltore ISO 20 und ISO 45 mit Breiten von bis zu 3.000 mm und einer Höhe von 2.500 mm (glatt) bzw. 2.750 mm (Woodgrain) bekommen Sie mit vertikalem Zugfedersystem. Dies ist bei ISO 70 nur bis 3.000 mm (Breite) und 2.375 mm (Höhe) möglich. Mit nur 80 mm Anschlagsbreite je Seite sind diese Tore auch ideal für die Renovierung.
(1) EINGRIFFGESCHÜTZTE UMLENKROLLE
Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit U-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.
(2) SEILAUFNAHME
Die Seilaufnahme sorgt mit dem Drahtseilhalter für einen sicheren Seillauf in der Winkelzarge, ohne dass die Seile die isolierte Sektion berühren. Die Torblattführung garantiert eine optimale Schließposition des Torblattes.
(3) INTEGRIERTE ZAHNRIEMENBEFESTIGUNG
Das Formenendstück beinhaltet eine sichere Befestigung des wartungsfreien NovoPort®-Zahnriemen.
(4) MEHRFACH-ZUGFEDERPAKETE
Für Zugfedertore: Die Feder wird am oberen Ende des Federpaketes eingestellt. Senkrechte Zugfedern ermöglichen geringe Einbautiefen und brauchen wenig Platz.
(5) NOVOPORT® - EINZIGARTIG & FLEXIBEL
Das Antriebssystem NovoPort® sorgt im Betrieb und bei der Montage für höchsten Komfort. Der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links.
(6) FINGERKLEMMSCHUTZ
Die Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus – von innen und von außen.
(7) EINGREIFSCHUTZ UND INNEN LIEGENDE SEILFÜHRUNG
Die Winkelzargen verhindern ein Eingreifen zwischen Torblatt und Zarge weitgehend. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.
HIGHLIGHTS
- Einfache Montage bei niedriger Bauhöhe
- Einfache Einstellung der Feder
- Kürzere horizontale Schienen (weniger Platzbedarf)
- Einfache und schnelle Montage des NovoPort®
- Standardmäßig ein geringer Sturzbedarf
- Zudem erhalten Sie das senkrechte Zugfedersystem bei ISO 45- und ISO 70-Sektionaltoren günstiger im Vergleich zur Torsionsfedervariante
SEKTIONSHÖHEN
SEKTIONSHÖHEN TYP ISO 20, ISO 45 UND ISO 70 - MASSE UND SEKTIONSAUFTEILUNG
Bau-
| Anzahl | Sektionshöhen (Standardaufteilung) | Sickenabstand | ||||||
Boden- | Schloss- | Mittel- | Mittel- | Mittel- | Kopf- | Waage- | Groß- | ||
3125 | 6 | 525 | 525 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 |
3000 | 6 | 500 | 500 | 500 | 500 | 500 | 500 | 125 | 250 |
2875 | 6 | 500 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2750 | 6 | 500 | 450 | 450 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2625 | 5 | 525 | 525 | 525 | 525 |
| 525 | 131 | 263 |
2500 | 5 | 500 | 500 | 500 | 500 |
| 500 | 125 | 250 |
2375 | 5 | 500 | 500 | 450 | 450 |
| 450 | 125/ 113 | 250/ 225 |
2250 | 5 | 450 | 450 | 450 | 450 |
| 450 | 113 | 225 |
2175 | 5 | 450 | 450 | 450 | 450 |
| 450* | 113 | 225 |
2125 | 4 | 525 | 525 | 525 |
| 525 | 131 | 263 | |
2075 | 4 | 525 | 525 | 500 |
| 500 | 131/ 125 | 263/ 250 | |
2050 | 4 | 525 | 525 | 500 |
| 500 | 131/ 125 | 263/ 250 | |
2000 | 4 | 500 | 500 | 500 |
| 500 | 125 | 250 | |
1925 | 4 | 500 | 500 | 450 |
| 450 | 125/ 113 | 250/ 225 | |
1875 | 4 | 500 | 450 | 450 |
| 450 | 125/ 113 | 250/ 225 | |
NORMGRÖSSEN - SENKRECHTE ZUGFEDER
NORMGRÖSSEN - SENKRECHTE ZUGFEDER (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)
Normgröße | |||||||
Bestellmaß (BMR)
Breite x Höhe | Maximales Maueröffnungsmaß/ Garagenöffnungsmaß
Breite x Höhe | Rahmenaußenmaß
Breite x Höhe | Garageninnenmaß
(min.)* (opt.) | Einbautiefe | Deckenhöhe
(min.) Handbetrieb/ | Lichte Durchfahrtshöhe | |
Handbetrieb | Antrieb | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
Betrifft Waagerechte Sicke (Woodgrain), Großsicke (Woodgrain), Großlamelle (Glatt) *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | |||||||
RENOVIERUNGSGRÖßEN - SENKRECHTE ZUGFEDER
RENOVIERUNGSGRÖßEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR
Bei vorhandenem Schwingtor | Neue Renovierungsgröße | |||||||||
Bestellmaß (BMR)
| Rahmenaußenmaß
| Lichte
| Bestellmaß (BMR)
| Maximales
| Rahmenaußenmaß
| Garageninnenmaß
| Einbautiefe (EBT) | Deckenhöhe | Lichte Durchfahrtshöhe (LDH) | |
Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | Breite x Höhe | (min.)* (opt.) | (min.) Handbetrieb/ | Handbetrieb | Antrieb | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm). | ||||||||||
Montage
Wie montiere ich Novoferm Sektionaltore?
Das folgende Video verdeutlicht Ihnen schrittweise die Montage von Novoferm Sektionaltoren. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.
MONTAGE EINES AUTOMATISCHEN SEKTIONALTORES
Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Garagen-Sektionaltore am Beispiel des Typs ISO 45 mit Antrieb Novomatic 563 S mit senkrechter Zugfeder sowie die Vorteile in visuell ansprechender Form verdeutlicht.
Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Sektionaltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos
Haben wir Ihr Interesse geweckt?
Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.
Wir helfen Ihnen gerne weiter.
Darf´s ein bisschen mehr sein?
Premium-Sektionaltore Evolution
Sie haben höchste Ansprüche? Sie wollen immer das Beste aus allem herausholen?
Mit dem Premium-Sektionaltor Evolution sichern Sie sich jetzt genau das: Das neue Tor bietet Ihnen höchste Energieeffizienz, Sicherheit, Qualität sowie größte Auswahl an Oberflächen und Farben im Wunschlos-Glücklich-Paket. Wir stellen Ihnen das Premium-Sektionaltor Evolution mit 45 mm Dämmung und thermischer Trennung ausführlich vor: mit allen Details, Vorteilen und Design-Möglichkeiten.
Premium-Sektionaltor iso 45 Evolution
