PORTES DE GARAGE SECTIONNELLES EN ACIER
Portes sectionnelles avec 20 mm d'épaisseur et une isolation élevée
Un grand choix de gaufrages et de couleurs ? À un prix attractif ? Une grande qualité, un grand confort, une sécurité et une efficacité énergétique élevées ?
Alors optez pour les portes de garage sectionnelles avec 20 mm d'isolation de Novoferm !
Aperçu de vos avantages
- Pour les garages privés jusqu'à 3.000 mm de largeur
- Qualité supérieure avec jusqu'à 10 ans de garantie (Made in Germany)

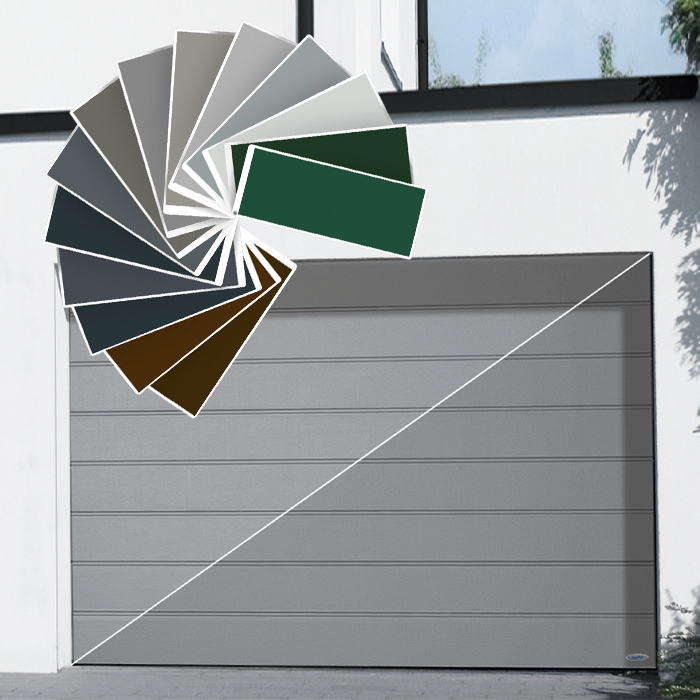

- Disponible en 17 couleurs préférentielles laquées finales et économiques ainsi qu'en deux surfaces

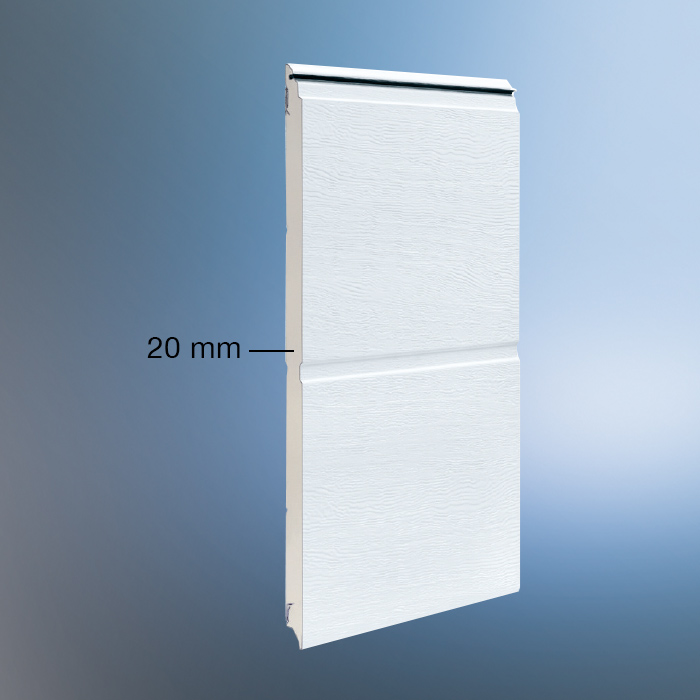

- Isolation thermique élevée grâce à un noyau en mousse dure isolante de 20 mm d'épaisseur (valeur d'isolation thermique K = 1,0 W/m²K)
- Sécurité anti-effraction testée par le TÜV (sans extras tels que portillon, déverrouillage de secours, fenêtres, etc.)
- Sécurité maximale des personnes grâce à la protection anti-pince-doigts à l'intérieur et à l'extérieur
- Fonctionnement silencieux et stabilité élevée grâce aux sections en acier galvanisé à double paroi
- Confort élevé grâce aux motorisations de porte de garage compatibles SmartHome et très silencieuses
- Disponible en tant que système d'entraînement automatique breveté NovoPort avec un confort élevé
SURFACES, COULEURS ET ÉQUIPEMENTS
PROMOTIONS DE PORTES
VITRAGES ET FENÊTRES
Vitrages et fenêtres
Vous avez déjà envisagé une porte avec une certaine empreinte et une certaine couleur, mais elle n'est pas encore assez personnalisée pour vous ?
Alors, jetez un coup d'œil à nos variantes de vitrage attrayantes. Elles attirent non seulement le regard sur votre garage, mais font également entrer la lumière. Ce qui est particulièrement agréable si vous utilisez également votre garage comme salle de loisirs ou atelier.
Tous les vitrages Novoferm sont fabriqués en verre acrylique résistant aux intempéries ou en polycarbonate résistant aux chocs et se distinguent par une transmission maximale de la lumière.
GRILLE DE PORTE
ÉCLAIRAGE EXTÉRIEUR DU GARAGE
Éclairage extérieur du garage
Pour mettre en valeur votre porte de garage même après le coucher du soleil - et pour tenir les personnes non autorisées à distance -, nous vous recommandons le kit d'éclairage LED. Il entre en dialogue avec d'autres sources de lumière, par exemple des fenêtres éclairées, et met ainsi en scène l'architecture globale de votre maison. Le kit d'éclairage se compose, selon la largeur de la porte, de quatre, six ou huit LED réparties uniformément sur toute la largeur de la porte dans un rail en U. La commande s'effectue au choix via l'émetteur manuel avec lequel vous commandez également votre motorisation, via une minuterie séparée ou via un détecteur de mouvement.
Gain de place et d'énergie
Le kit d'éclairage LED (40 x 20 mm) de construction plate et de couleur aluminium est monté sous le linteau du garage pour gagner de la place, ce qui permet de conserver presque toute la hauteur de passage. Les LED à longue durée de vie assurent un éclairage très clair avec une consommation d'énergie minimale. Les unités d'éclairage peuvent être légèrement raccourcies des deux côtés en fonction de la largeur de la porte afin d'obtenir un éclairage symétrique exact de la porte.
- Répartition uniforme sur la largeur de la porte :
4, 6 ou 8 LED pour une largeur de porte allant jusqu'à 3.000, 4.000 ou 5.000 mm - Possibilité de commutation séparée indépendamment de la fonction d'entraînement
- Longueurs disponibles :
3 m, 4 m et 5 m - peut être raccourci si nécessaire ! - Commande de la porte et de l'éclairage possible avec un émetteur manuel
- Éclairage au choix avec ou sans mouvement de la porte
OUVERTURE DE PORTE DE GARAGE À COMMANDE ÉLECTRIQUE
Novoferm vous recommande d'acheter une porte de garage avec une motorisation de porte de garage. En effet, si vous achetez une nouvelle porte de garage aujourd'hui, vous ne voulez pas seulement qu'elle soit belle, mais aussi qu'elle s'ouvre facilement. Avec une motorisation électrique, vous augmentez le niveau de confort de votre garage en appuyant sur un bouton et vous éliminez les désagréments - tout simplement en cliquant sur la télécommande radio ou en la commandant avec une application.
Tous les entraînements Novoferm sont testés en combinaison avec les portes Novoferm. Cela vous garantit une sécurité de fonctionnement et une longévité maximales. Et grâce au déverrouillage d'urgence pratique, vous pouvez toujours entrer même en cas de panne de courant.
ACCESSOIRES POUR TRANSMISSIONS
Lesaccessoires adaptés font partie de l'équipement souhaité.
Parce que les gens ont des souhaits différents et parce que les conditions de construction d'un garage ou d'une porte coulissante ne sont pas toujours les mêmes, vous trouverez chez nous un vaste programme d'accessoires qui vous permettra d'équiper nos systèmes de manière à ce qu'ils répondent à vos exigences individuelles.
Inspirations
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Satin black
Couleur : Teinte mixte
Porte de garage sectionnelle en acier
en version 45 mm (EVO)
Gaufrage de la porte : Grandes lamelles élégantes
Surface : aspect bois - Winchester (lisse)
Porte de garage sectionnelle en acier
en version 45 mm (EVO)
Gaufrage de la porte : Grande rainure attractive
Surface : Noblesse (lisse)
Couleur : Gris anthracite, similaire à RAL 7016
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grande rainure attractive
Surface : Satin grey
Couleur : Teinte mixte
Uniquement pour les portes sectionnelles Novoferm
avec motorisation latérale NovoPort
avec bouton-poussoir intégré
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Satin grey
Couleur : Teinte mixte
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 m
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Satin Window grey
Couleur : Gris fenêtre, similaire à RAL 7040
Fenêtre : avec hublots
Porte de garage sectionnelle en acier
en version 45 mm (EVO) mm
Gaufrage de la porte : Grande rainure attractive
Surface : Woodgrain (structure bois discrètement grainée)
Couleur : aluminium blanc, similaire à RAL 9006
Fenêtres : avec hublots (encadrés en acier inoxydable)
Porte de garage sectionnelle en acier
en version 20 mm, 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Noblesse (lisse)
Couleur : gris anthracite, similaire à RAL 7016
Accessoires : avec barre lumineuse LED pour l'éclairage extérieur
Porte de garage sectionnelle en acier
en version 20 mm, 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Noblesse (lisse)
Couleur : Gris ardoise, similaire à RAL 7015
Porte de garage sectionnelle en acier
en version 20 mm ou 45 mm (EVO) mm
Gaufrage de la porte : Grande rainure attractive
Surface : Woodgrain (structure bois discrètement grainée)
Couleur : blanc trafic, similaire à RAL 9016
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Satin black
Couleur : Teinte mixte
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grande rainure attractive
Surface : Noblesse (lisse)
Couleur : Gris anthracite, similaire à RAL 7016
Porte de garage sectionnelle en acier
en version 20 ou 45 mm (EVO)
Gaufrage de la porte : Grande rainure attrayante
Surface : Woodgrain (structure bois discrètement grainée)
Couleur : Gris fenêtre, similaire à RAL 7040
Porte de garage sectionnelle en acier
en version 45 mm (EVO) mm
Gaufrage de la porte : Grande rainure attractive
Surface : Woodgrain (structure de bois discrètement grainé)
Couleur de la porte de gauche : blanc trafic, similaire à RAL 9016
Couleur de la porte droite : bleu acier, similaire à RAL 9011
Porte de garage sectionnelle en acier
en version 20, 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Noblesse (lisse)
Couleur : aluminium gris, similaire à RAL 9007
Porte de garage sectionnelle en acier
en version 45 mm (EVO) ou 70 mm
Gaufrage de la porte : Grandes lamelles élégantes
Surface : Satin Dark grey
Couleur : Gris anthracite, similaire à RAL 7016
Porte de garage sectionnelle en acier
en version 45 mm (EVO)
Gaufrage de la porte : Microline (grandes lamelles)
Surface : Satin Dark grey
Couleur : Gris anthracite, similaire à RAL 7016
Porte de garage sectionnelle en acier
en version 20 mm ou 45 mm (EVO)
Gaufrage de la porte : Grande rainure attrayante
Surface : Woodgrain (structure bois discrètement grainée)
Couleur : blanc trafic, similaire à RAL 9016
TECHNIQUE ET DÉTAILS

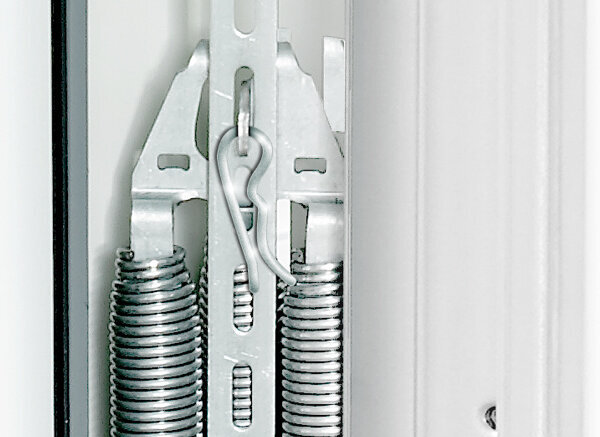

Ressort de traction vertical
Ressort de traction vertical
Nos portes de garage sectionnelles iso 20 avec système de ressorts de traction verticaux sont équipées de paquets de ressorts de traction de sécurité multiples.
- Les portes sectionnelles de garage sont équipées de paquets de ressorts de traction multiples stables.
- Le réglage des ressorts s'effectue à chaque fois à l'extrémité supérieure du paquet de ressorts.
- Les ressorts de traction verticaux permettent également de réduire la profondeur de montage et offrent de nouvelles possibilités en cas d'espace réduit.

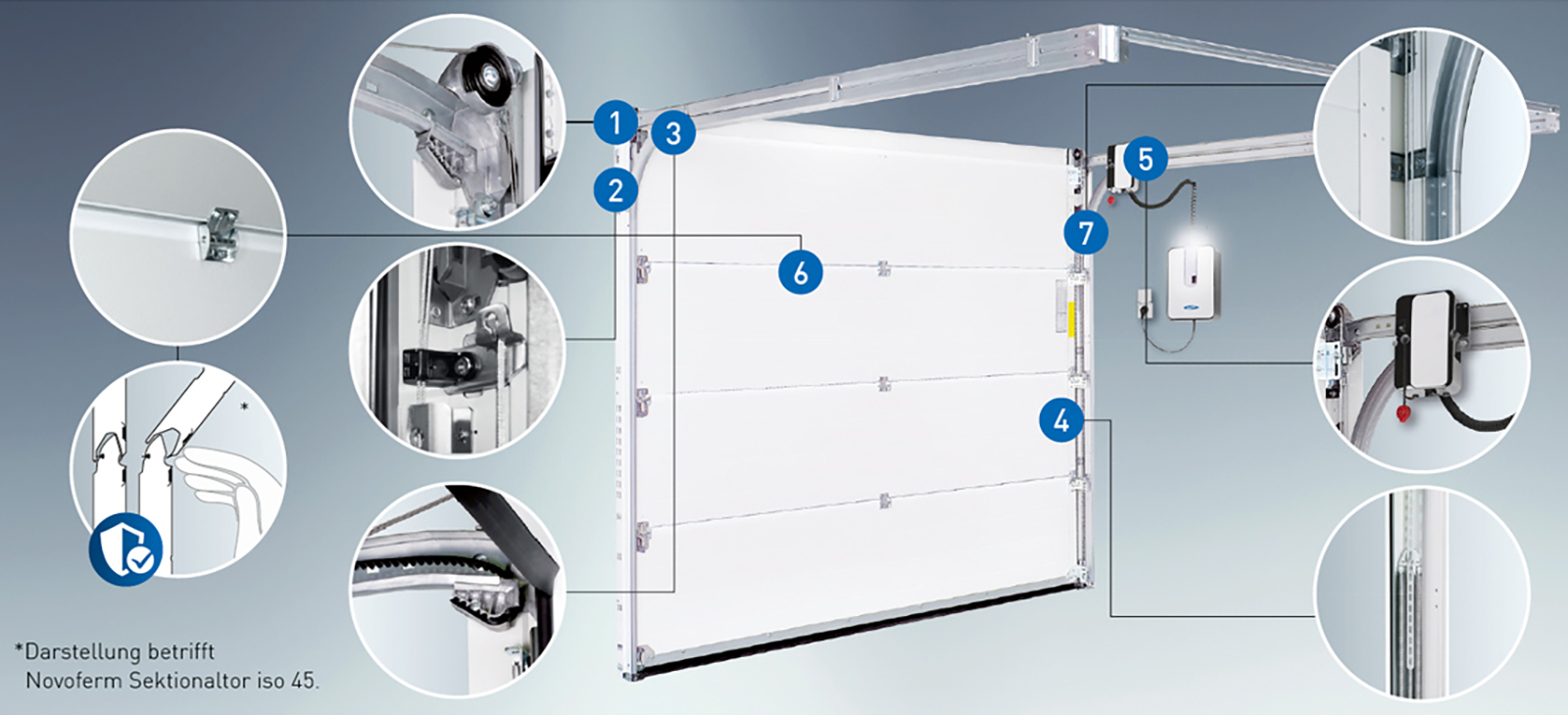

Détails sur le ressort de traction vertical
Détails sur le ressort de traction vertical
Les portes de garage sectionnelles ISO 20 et ISO 45, d'une largeur allant jusqu'à 3.000 mm et d'une hauteur de 2.500 mm (lisse) ou 2.750 mm (Woodgrain), sont disponibles avec un système de ressorts de traction verticaux. Pour ISO 70, cela n'est possible que jusqu'à 3.000 mm (largeur) et 2.375 mm (hauteur). Avec une largeur de butée de 80 mm seulement par côté, ces portes sont également idéales pour les rénovations.
(1) ROULEAU DE RENVOI PROTÉGÉ
Les câbles en acier passent verticalement dans l'huisserie angulaire par l'intermédiaire de poulies de renvoi protégées contre les interventions et montées sur roulements à billes, avec un support de galet en forme de U. Cela permet de gagner de la place en hauteur, contrairement aux ressorts de torsion placés à l'avant.
(2) PRISE DE CÂBLE
La prise de câble assure, avec le support de câble métallique, une course sûre du câble dans le cadre dormant angulaire, sans que les câbles ne touchent la section isolée. Le guide du tablier garantit une position de fermeture optimale du tablier.
(3) FIXATION INTÉGRÉE DE LA COURROIE DENTÉE
L'embout de moule comprend une fixation sûre de la courroie dentée NovoPort® sans entretien.
(4) PANNEAUX DE RESSORT DE TRACTION MULTIPLE
Pour les portes à ressorts de traction : le ressort est réglé à l'extrémité supérieure de l'ensemble de ressorts. Les ressorts de traction verticaux permettent une faible profondeur de montage et prennent peu de place.
(5) NOVOPORT® - UNIQUE & FLEXIBLE
Le système d'entraînement NovoPort® assure un confort maximal lors du fonctionnement et du montage. Le moteur n'est pas fixé au plafond comme les motorisations traditionnelles, mais simplement intégré dans le rail de roulement latéral de la porte - à droite ou à gauche selon les conditions de construction.
(6) PROTECTION DES DOIGTS
La conception des sections et des charnières exclut d'emblée les points d'écrasement sur le tablier de porte - de l'intérieur comme de l'extérieur.
(7) PROTECTION CONTRE L'ENTREPRISE ET GUIDE DE CÂBLES INTERNES
Les cadres dormants angulaires empêchent en grande partie l'enchevêtrement entre le tablier de porte et le cadre dormant. Les câbles porteurs placés à l'intérieur minimisent les risques de blessure et garantissent une sécurité de fonctionnement maximale.
HIGHLIGHTS
- Montage facile avec une faible hauteur de construction
- Réglage facile du ressort
- Rails horizontaux plus courts (moins d'encombrement)
- Montage simple et rapide du NovoPort®.
- Faible besoin de linteau en standard
- De plus, vous obtenez le système de ressorts de traction verticaux pour les portes sectionnelles ISO 45 et ISO 70 à un prix plus avantageux par rapport à la variante à ressorts de torsion.
HAUTEURS DE SECTION
HAUTEURS DE SECTION TYPE ISO 20, ISO 45 ET ISO 70 - DIMENSIONS ET RÉPARTITION DES SECTIONS
Construction | Nombre | Hauteurs des sections (répartition standard) | Distance entre les moulures | ||||||
Sol- | Section de serrure | Moyenne | Moyenne | Moyenne | Tête- | Balance- | Grande- | ||
3125 | 6 | 525 | 525 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 |
3000 | 6 | 500 | 500 | 500 | 500 | 500 | 500 | 125 | 250 |
2875 | 6 | 500 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2750 | 6 | 500 | 450 | 450 | 450 | 450 | 450 | 125/ 113 | 250/ 225 |
2625 | 5 | 525 | 525 | 525 | 525 | 525 | 131 | 263 | |
2500 | 5 | 500 | 500 | 500 | 500 | 500 | 125 | 250 | |
2375 | 5 | 500 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | |
2250 | 5 | 450 | 450 | 450 | 450 | 450 | 113 | 225 | |
2175 | 5 | 450 | 450 | 450 | 450 | 450* | 113 | 225 | |
2125 | 4 | 525 | 525 | 525 | 525 | 131 | 263 | ||
2075 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2050 | 4 | 525 | 525 | 500 | 500 | 131/ 125 | 263/ 250 | ||
2000 | 4 | 500 | 500 | 500 | 500 | 125 | 250 | ||
1925 | 4 | 500 | 500 | 450 | 450 | 125/ 113 | 250/ 225 | ||
1875 | 4 | 500 | 450 | 450 | 450 | 125/ 113 | 250/ 225 | ||
GRANDEURS NORMALISÉES - RESSORT DE TRACTION VERTICAL
TAILLES NORMALISÉES - RESSORT DE TRACTION VERTICAL (MOULURES HORIZONTALES, GRANDES MOULURES, GRANDES LAMELLES (Y COMPRIS MICROLINE), OPTIQUE À CASSETTES)
Taille standard | |||||||
Dimension de commande (BMR) Largeur x hauteur | Dimension d'ouverture maximale du mur/du garage Largeur x hauteur | Dimension extérieure du cadre Largeur x hauteur | Dimension intérieure du garage (min.)* (opt.) | Profondeur de montage | Hauteur de plafond (min.) Mode manuel/ | Hauteur de passage libre | |
Mode manuel | Entraînement | ||||||
2250 x 1875 | 2340 x 1965 | 2402 x 1985 | 2410 (2500) | 2495 | 1990 | 1825 | 1875 |
2250 x 2000 | 2340 x 2090 | 2402 x 2110 | 2410 (2500) | 2620 | 2115 | 1950 | 2000 |
2250 x 2125 | 2340 x 2215 | 2402 x 2235 | 2410 (2500) | 2745 | 2240 | 2075 | 2125 |
2375 x 1875 | 2465 x 1965 | 2527 x 1985 | 2535 (2625) | 2495 | 1990 | 1825 | 1875 |
2375 x 2000 | 2465 x 2090 | 2527 x 2110 | 2535 (2625) | 2620 | 2115 | 1950 | 2000 |
2375 x 2075 | 2465 x 2165 | 2527 x 2185 | 2535 (2625) | 2695 | 2190 | 2025 | 2075 |
2375 x 2125 | 2465 x 2215 | 2527 x 2235 | 2535 (2625) | 2745 | 2240 | 2075 | 2125 |
2375 x 2250 | 2465 x 2340 | 2527 x 2360 | 2535 (2625) | 2870 | 2365 | 2200 | 2250 |
2375 x 2375 | 2465 x 2465 | 2527 x 2485 | 2535 (2625) | 2995 | 2490 | 2325 | 2375 |
2500 x 1875 | 2590 x 1965 | 2652 x 1985 | 2660 (2750) | 2495 | 1990 | 1825 | 1875 |
2500 x 2000 | 2590 x 2090 | 2652 x 2110 | 2660 (2750) | 2620 | 2115 | 1950 | 2000 |
2500 x 2075 | 2590 x 2165 | 2652 x 2185 | 2660 (2750) | 2695 | 2190 | 2025 | 2075 |
2500 x 2125 | 2590 x 2215 | 2652 x 2235 | 2660 (2750) | 2745 | 2240 | 2075 | 2125 |
2500 x 2250 | 2590 x 2340 | 2652 x 2360 | 2660 (2750) | 2870 | 2365 | 2200 | 2250 |
2500 x 2375 | 2590 x 2465 | 2652 x 2485 | 2660 (2750) | 2995 | 2490 | 2325 | 2375 |
2500 x 2500 | 2590 x 2590 | 2652 x 2610 | 2660 (2750) | 3120 | 2615 | 2450 | 2500 |
2500 x 2750 | 2590 x 2840 | 2652 x 2860 | 2660 (2750) | 3370 | 2865 | 2700 | 2750 |
2625 x 2125 | 2715 x 2215 | 2777 x 2235 | 2785 (2875) | 2745 | 2240 | 2075 | 2125 |
2750 x 2000 | 2840 x 2090 | 2902 x 2110 | 2910 (3000) | 2620 | 2115 | 1950 | 2000 |
2750 x 2125 | 2840 x 2215 | 2902 x 2235 | 2910 (3000) | 2745 | 2240 | 2075 | 2125 |
3000 x 2000 | 3090 x 2090 | 3152 x 2110 | 3160 (3250) | 2620 | 2115 | 1950 | 2000 |
3000 x 2125 | 3090 x 2215 | 3152 x 2235 | 3160 (3250) | 2745 | 2240 | 2075 | 2125 |
3000 x 2250 | 3090 x 2340 | 3152 x 2360 | 3160 (3250) | 2870 | 2365 | 2200 | 2250 |
3000 x 2375 | 3090 x 2465 | 3152 x 2485 | 3160 (3250) | 2995 | 2490 | 2325 | 2375 |
3000 x 2500 | 3090 x 2590 | 3152 x 2610 | 3160 (3250) | 3120 | 2615 | 2450 | 2500 |
Concerne les rainures horizontales (Woodgrain), les grandes rainures (Woodgrain), les grandes lamelles (Lisse). *En cas d'utilisation d'un kit de dormant en aluminium ou d'aides au montage (ancrage en S, ancrage de châssis variable) : 90 mm nécessaires de chaque côté (GIB = BRB + 180 mm). | |||||||
RENOVATION - Ressort de traction à droite de la sonde
TAILLES DE RENOVATION EN CAS DE REMPLACEMENT D'UNE PORTE SECTIONNELLE PAR UNE PORTE PIVOTANTE
En cas de porte basculante existante | Nouvelle dimension de rénovation | |||||||||
Cote de commande (BMR) | Dimension extérieure du cadre | Dimensions intérieures | Cote de commande (BMR) | Maximum | Dimension extérieure du cadre | Dimension intérieure du garage | Profondeur de montage (EBT) | Hauteur sous plafond | Hauteur de passage libre (LDH) | |
Largeur x hauteur | Largeur x hauteur | Largeur x hauteur | Largeur x hauteur | Largeur x hauteur | Largeur x hauteur | (min.)* (opt.) | (min.) Mode manuel/ | Mode manuel | Entraînement | |
2250 x 2000 | 2341 x 2065 | 1860 | 2190 x 1925 | 2280 x 2015 | 2342 x 2035 | 2350 (2440) | 2545 | 2040 | 1875 | 1925 |
2250 x 2125 | 2341 x 2190 | 1985 | 2190 x 2050 | 2280 x 2140 | 2342 x 2160 | 2350 (2440) | 2670 | 2165 | 2000 | 2050 |
2375 x 2000 | 2466 x 2065 | 1860 | 2315 x 1925 | 2405 x 2015 | 2467 x 2035 | 2475 (2565) | 2545 | 2040 | 1875 | 1925 |
2375 x 2125 | 2466 x 2190 | 1985 | 2315 x 2050 | 2405 x 2140 | 2467 x 2160 | 2475 (2565) | 2670 | 2165 | 2000 | 2050 |
2375 x 2250 | 2466 x 2315 | 2110 | 2315 x 2175 | 2405 x 2265 | 2467 x 2285 | 2475 (2565) | 2795 | 2290 | 2125 | 2175 |
2500 x 2000 | 2591 x 2065 | 1860 | 2440 x 1925 | 2530 x 2015 | 2592 x 2035 | 2600 (2690) | 2545 | 2040 | 1875 | 1925 |
2500 x 2125 | 2591 x 2190 | 1985 | 2440 x 2050 | 2530 x 2140 | 2592 x 2160 | 2600 (2690) | 2670 | 2165 | 2000 | 2050 |
2500 x 2250 | 2591 x 2315 | 2110 | 2440 x 2175 | 2530 x 2265 | 2592 x 2285 | 2600 (2690) | 2795 | 2290 | 2125 | 2175 |
3000 x 2125 | 3091 x 2190 | 1985 | 2940 x 2050 | 3030 x 2140 | 3092 x 2160 | 3100 (3190) | 2670 | 2165 | 2000 | 2050 |
| *En cas d'utilisation d'un kit de dormant en aluminium ou d'aides au montage (ancrage en S, ancrage de châssis variable) : 90 mm nécessaires de chaque côté (GIB = BRB + 180 mm). | ||||||||||
Montage
Comment monter les portes sectionnelles Novoferm ?
La vidéo suivante vous explique pas à pas le montage des portes sectionnelles Novoferm. Les vidéos servent uniquement de complément aux instructions de montage, d'utilisation et d'entretien. Elles ne remplacent pas un montage professionnel effectué par un personnel qualifié et formé.
MONTAGE D'UNE PORTE SECTIONNELLE AUTOMATIQUE
En cliquant sur l'animation à gauche, vous découvrirez le montage d'une porte de garage sectionnelle Novoferm à l'exemple du type ISO 45 avec motorisation Novomatic 563 S à ressort de traction vertical ainsi que les avantages sous une forme visuellement attrayante.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes de garage sectionnelles Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
Un peu plus ?
Portes sectionnelles Premium Evolution
Vous avez les plus hautes exigences ? Vous voulez toujours tirer le meilleur parti de tout ?
Avec la porte sectionnelle Premium Evolution, c'est exactement ce que vous vous assurez maintenant : la nouvelle porte vous offre la meilleure efficacité énergétique, la sécurité, la qualité ainsi que le plus grand choix de surfaces et de couleurs dans le package "bonheur sans limite". Nous vous présentons en détail la porte sectionnelle Premium Evolution avec une isolation de 45 mm et une rupture de pont thermique: avec tous les détails, les avantages et les possibilités de design.
Porte sectionnelle Premium iso 45 Evolution
