BARRES EN ACIER

BIEN-ÊTRE. SOLIDABLE. INDIVIDUEL.



Des huisseries solides qui résistent à tout.
Pouvoir se fier durablement à la qualité n'est pas seulement un sentiment rassurant, cela permet aussi d'économiser beaucoup d'argent à long terme !

Comme pour d'autres points centraux de la technique du bâtiment (chauffage, sanitaire, électricité), la qualité est la mesure de toute chose en matière d'huisserie de porte.

Une bonne huisserie en acier est dimensionnellement stable, maintient le vantail de porte en toute sécurité et peut rester, même si le vantail de porte est changé de temps en temps. Chez Novoferm, "une bonne huisserie" signifie qu'elle convient une fois pour toutes, qu'elle est robuste et stable et qu'elle résiste vraiment à tout au quotidien !

Pourquoi des huisseries en acier de Novoferm ?

DIVERSITÉ ET RÉSISTANCE

Novoferm vous propose des huisseries pour toutes les situations de montage pour les ossatures, la maçonnerie et les cas spéciaux. Elles sont robustes, indéformables et protégées contre la corrosion grâce à une tôle fine galvanisée à chaud selon la norme DIN EN 10142, épaisseur de tôle 1,5 ou 2,0 mm, avec une couche d'apprêt de haute qualité comme base idéale pour la peinture finale.

PORTES, PORTAILS, HUISSERIES DIRECTEMENT DU STOCK

Plus de 1.000 produits sont disponibles dans notre nouveau centre logistique, tous fabriqués dans quatre sites de production allemands.

PRÉCISION DES DIMENSIONS

Les huisseries Novoferm se distinguent par la géométrie exacte de leur profil et la précision de leurs dimensions grâce au respect des limites de tolérance les plus strictes (normes EN DIN/normes d'usine Novoferm).

PROGRAMMES DE LIVRAISON RAPIDE

Profitez des avantages de nos programmes de livraison rapide pour de nombreuses variantes et exécutions d'huisseries.

FABRICATION HIGH-TECH D'HUISSERIES

1. sélection des données sans équivoque par code-barres
2. identification du produit par imprimante laser
3. insertion entièrement automatique des découpes
4. précision d'adaptation absolue

NOVOFERM COMPENDIUM DES HUISSERIES

Vous trouverez la gamme complète d'huisseries de Novoferm sur l'Extranet. Vous y trouverez une foule d'outils gratuits et efficaces qui vous permettront d'influencer positivement la décision d'achat de vos clients.

L'HUISSERIE DE VOTRE CHOIX

Novoferm propose non seulement une large gamme d'huisseries, mais aussi exactement ce qu'il faut pour tous les types de parois nécessaires. De plus, grâce à une exigence de qualité élevée, nous garantissons un montage rapide, avec une grande stabilité et une longue durée de vie. Les huisseries robustes de Novoferm survivent à diverses générations de portes.

POUR UN AVENIR DURABLE

Nos produits répondent aux exigences d'une déclaration environnementale de produit (EPD) selon ISO 14025 et EN 15804 du programme de déclaration environnementale de produit de l'Institut Bauen und Umwelt e.V. (IBU) basé sur la norme EN 15804.

EPD selon ISO 14025 et EN 15804 Analyse du cycle de vie selon DIN ISO 14040/ 14044I / Product Category Rules (PCR) Portes

NOBLE EN ACIER

Les chambranles en acier inoxydable complètent la gamme de chambranles Novoferm. Ces huisseries sont disponibles dans des sections exclusives et ont une épaisseur de tôle comprise entre 1,5 mm et 2 mm, selon le modèle. Demandez à votre revendeur Novoferm tous les détails d'équipement et les possibilités d'utilisation.

MONTRER SON INDIVIDUALITÉ

Une huisserie et la porte qui lui est associée sont comme une carte de visite. Et doit donc aussi correspondre à la maison, à la pièce et à l'utilisateur concernés. Novoferm propose donc toutes les couleurs RAL au choix, des designs RAL, des couleurs métalliques et d'autres pour une protection particulière. Poudre anti-graffiti possible.
Les huisseries colorées offrent les avantages suivants :
- peinture en poudre de la plus haute homologation avec agrément GSB
- excellente résistance aux intempéries
- grande stabilité de la brillance et de la teinte
- très bonne adhérence
- bonnes propriétés anticorrosion
- dureté de surface élevée avec de bonnes valeurs mécaniques
- excellente résistance à l'abrasion
- température de cuisson 195° C

Aperçu des types d'huisserie

Leshuisseries en maçonnerie, solides et de valeur stable - c'est la construction traditionnelle et massive. Les huisseries en maçonnerie modernes en acier de Novoferm sont tout aussi solides et s'adaptent parfaitement à toutes les portes.

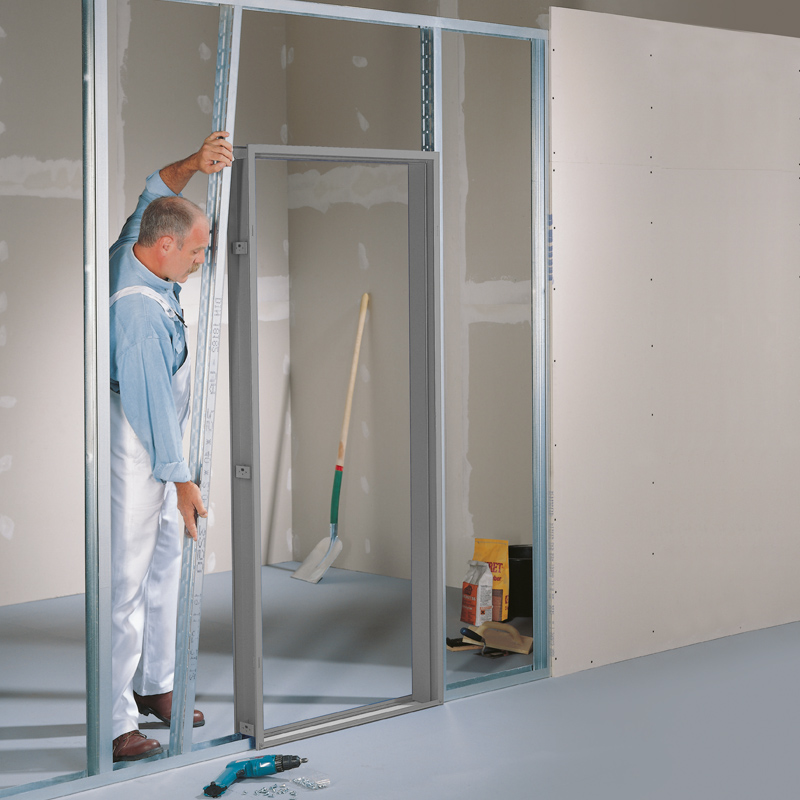

Leschambranles d'ossature peuvent être utilisés facilement et rapidement dans la construction sèche ou dans les cloisons légères à ossature. Cela permet de répondre facilement aux exigences des nouveaux espaces de vie ou de travail.



Huisseries démontées pour tous les types de murs, sur demande, de nombreuses huisseries Novoferm sont également disponibles démontées. Les variantes d'huisseries en stock peuvent être livrées dans les plus brefs délais par colis postal directement au destinataire de la marchandise.

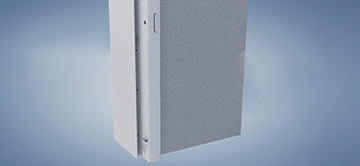

Points forts Châssis démonté

Cette vidéo du domaine des huisseries illustre les avantages des "huisseries démontées" en termes de transport, de manipulation et de montage.

Vous trouverez d'autres animations sous :

https://www.youtube.com/NovofermVideos

POINTS FORTS ET CARACTÉRISTIQUES

La perfection autour de l'huisserie Novoferm
Programmes de livraison rapide

Programmes de livraison rapide

HUISSERIES SIMILAIRES AUX NORMES

Sont disponibles :
Huisseries spéciales avec profilé normalisé dans des largeurs de bouche normalisées

  • comme huisserie d'angle
  • comme huisseries de maçonnerie
  • comme huisseries d'ossature en exécution en une ou deux parties

Exécution :
Feuilluré, épaisseur de tôle 1,5 mm, galvanisé et apprêté
Supplément express : 10 % sur le prix catalogue brut
Livraison express : jusqu'à 20 huisseries, plus grandes quantités sur demande

Choisissez parmi les équipements spéciaux suivants :

  • Sous-constructions de paumelles alternatives (VNGR, VNKL, VS 8939, VX)
  • Renforcement du trou de fermeture MSK 412
  • Hauteur de béquille variable
  • Verrouillage multiple 15 x 20 mm, trou oblong
    (Attention : veuillez indiquer le type lors de la commande)
  • Retrait variable du sol
  • Largeur BRM jusqu'à 1.375 mm
  • Huisserie jusqu'à 2.250 mm Hauteur BRM
  • Dispositif pour standard OTS

Logistique personnalisée :
Commande jusqu'à 9h00 - délai de fabrication 3 jours.
Le 4e jour après la commande dans l'entrepôt régional.
Livraison depuis l'entrepôt régional selon un plan de tournée connu.
Livraison directe le 4e jour après la commande depuis l'usine :
à partir d'un mètre de chargement combinable avec des articles standard.

Huisserie démontée directement chez le destinataire de la marchandise + 3 jours.

SONDER-ZARGEN

Sont livrables :
Huisseries spéciales à simple ou double feuillure, de passage et de raccordement

  • en tant qu'huisseries d'angle
  • comme huisseries de maçonnerie en une ou deux parties
  • comme huisseries d'ossature en une ou deux parties

Exécution :
Recouvré et bord à bord, épaisseur de tôle possible 1,5 et 2,0 mm, galvanisé et apprêté

Supplément express : 10 % sur le prix catalogue brut
Livraison express : jusqu'à 20 huisseries, quantités plus importantes sur demande

Choisissez parmi les équipements spéciaux suivants :

  • - Sous-constructions de paumelles alternatives (VNGR, VNKL, VS 8939, VX)
  • Renforcement du trou de fermeture MSK 412
  • Hauteur de béquille variable
  • Verrouillage multiple 15 x 20 mm, trou oblong
    (Attention : veuillez indiquer le type lors de la commande)
  • Retrait variable du sol
  • Largeur BRM jusqu'à 2125 mm
  • Huisserie jusqu'à 2550 mm Hauteur BRM pour panneau de porte haut
  • Ouverture de 60 à 500 mm possible en continu par pas de 5 mm
  • Bords de largeur d'ouverture de 10-20 mm possibles

Logistique personnalisée :
Commande jusqu'à 9h00 - délai de fabrication 6 jours.
Le 7e jour après la commande dans l'entrepôt régional.
Livraison depuis l'entrepôt régional selon un plan de tournée connu.
Livraison directe possible le 7e jour après la commande depuis l'usine :
à partir d'un mètre de chargement combinable avec des articles standard.

Huisserie démontée directement chez le destinataire de la marchandise + 3 jours.

Détails des huisseries de maçonnerie

Détails des huisseries de maçonnerie

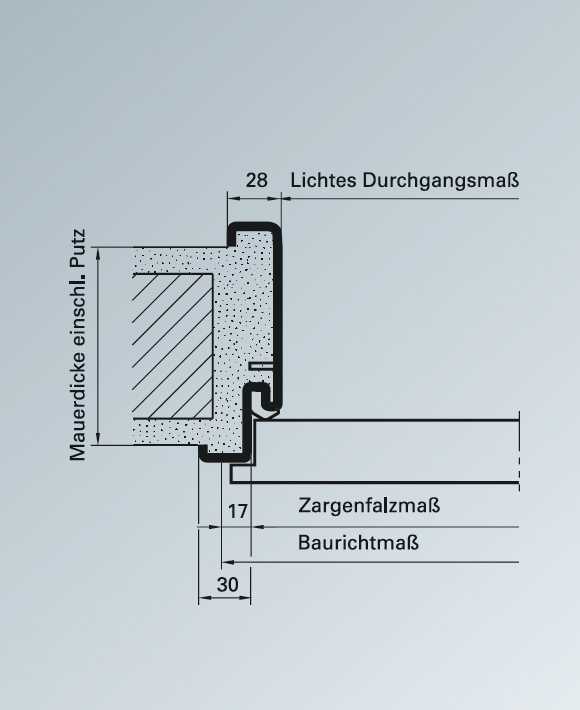

Fondamentalement solide et de valeur stable - c'est la construction massive traditionnelle. Les huisseries de maçonnerie modernes en acier de Novoferm sont tout aussi solides - idéalement adaptées à toutes les portes. Les huisseries standard Novoferm (selon DIN 18111) existent en de nombreuses variantes, équipées de systèmes spéciaux pour recevoir les paumelles les plus diverses.

CADRE D'ANGLE (EZS) PROFIL 21

  • Pour portes à battue
  • Avec 30 mm de retrait au sol
  • Utilisable avec des poches de paumelles soudées étanches au mortier V 8610 L/ R
  • Avec 6 ancrages d'angle soudés
  • Montage facile
  • Marchandise en stock

État de livraison

État de montage

ENCADREMENT (UZS) PROFIL 23

  • Pour portes à battue
  • Avec 30 mm de retrait au sol
  • Utilisable avec des poches de paumelles soudées étanches au mortier V 8610 L/ R
  • Possibilités d'utilisation multiples
  • Marchandise en stock

Ancrage Ruck-Zuck

  • 8 pièces fournies en vrac
  • Disponible également comme ancrage de joint
  • Installation rapide et stable
  • Techniquement bien pensé
  • Positionnement individuel (respecter la norme DIN !)

CHAMBRANLE POUR CLOISON EN PLÂTRE (ZG) PROFIL 23/ 0045

  • Pour portes à battue
  • Avec 30 mm de retrait au sol
  • Utilisable avec des poches de paumelles soudées étanches au mortier V 8610 L/ R
  • Avec protection anticorrosion maximale contre le plâtre agressif

Ancrage en fil métallique

  • 6 pièces livrées en vrac
  • Montage en accompagnement du mur
  • Montage simple et stable
  • Pratique et rationnel

CHAMBRANLE À 2 COQUES (ZNG) POUR MONTAGE ULTÉRIEUR PROFIL 2140/ 1645

  • Pour portes à battue
  • Sans retrait au sol
  • Utilisable avec des pochettes de paumelles soudées V 8618 L/ R
  • Montage propre et rapide
  • Pour un montage ultérieur
  • Vissé de manière invisible dans la rainure du joint d'étanchéité
  • Réutilisable grâce à un démontage facile
  • Marchandise en stock

Ancres de fixation

  • Ancrage trapézoïdal soudé pour la fixation du panneau avant
  • Pour tous les types de murs
  • Grande stabilité de l'ancrage trapézoïdal
  • Montage simple avec patte d'ancrage intégrée
  • Grande résistance à la torsion grâce à la géométrie particulière du système d'ancrage
Détails huisseries pour ossature

Détails huisseries pour ossature

La vie change - et avec elle les exigences en matière d'espace de vie ou de travail. Il s'agit alors de créer de nouveaux espaces et d'évoluer. Avec les huisseries pour ossature Novoferm, aucun problème, car elles peuvent être montées rapidement et facilement.

Les huisseries de Novoferm sont solides à l'état classique, modernes à l'état innovant et particulièrement sûres.

PLAQUE DE MONTAGE DE RENFORT DE PAUMELLES POUR PANNEAUX DE PORTE LOURDS

Dans la construction moderne de bâtiments, le nombre de portes fonctionnelles utilisées avec un poids de vantail élevé ne cesse d'augmenter. Parallèlement, les cloisons intérieures sont construites de manière aussi mince que possible. Les cloisons à ossature mince de 100 mm ou 125 mm se sont fortement imposées. Afin de garantir durablement la fonctionnalité des éléments de porte, il est particulièrement important que la charge du vantail soit transmise de manière optimale à l'ossature de la cloison. C'est précisément ce que garantit la nouvelle plaque de montage et de renforcement pour les ossatures de paumelles du système VX, installée en usine. Cette plaque de renfort spéciale, disponible en option, est soudée directement sur l'ossature de la paumelle et est ensuite directement fixée au profilé UA du mur à ossature.

HUISSERIE MURALE À MONTANTS (ZGK)
PROFIL 23/ 1645

ENCADREMENT DE MUR À MONTANTS (ZGK) PROFIL 23/ 1645

  • Pour portes à battue
  • Version standard avec 16 mm de repli
  • Sans retrait au sol
  • Sous-construction de paumelles V 8618 L/ R utilisable
  • Avec éléments de cadre spécialement adaptés V 8100/ 18 (non compris dans la livraison)
  • Pas d'évidement des plaques de plâtre
  • Avec ancrage chapeau soudé, parement simple ou double possible
  • Marchandise en stock

HUISSERIE MURALE À MONTANTS (ZGK)
PROFIL 23/ 0045

ENCADREMENT DE MUR À MONTANTS (ZGK) PROFIL 23/ 0045

  • Pour portes à feuillure
  • Rabattement traditionnel de 10 mm, aspect identique à celui des huisseries de maçonnerie
  • Sans retrait au sol
  • Possibilité d'utiliser l'ossature V 8610 L/ R
  • Encochage nécessaire pour les poches de paumelles et les caissons de protection de mur
  • Avec ancrages chapeau soudés, parement simple ou double possible

CHAMBRANLE À 2 COQUES POUR
MONTAGE ULTÉRIEUR
PROFIL 2140/ 1645

CHAMBRANLE À 2 COQUES POUR MONTAGE ULTÉRIEUR PROFIL 2140/ 1645

  • Pour portes à battue
  • Sans retrait au sol
  • Sous-construction de paumelles V 8618 L/ R utilisable
  • Montage propre et rapide
  • Pour un montage ultérieur
  • Vissé de manière invisible dans la rainure d'étanchéité
  • Réutilisable grâce à un démontage facile
  • Grande stabilité
  • Marchandise en stock

ANCRES POUR STANDS

Ancrage à étrier

  • Tailles standard sur une seule rangée
  • Ouvertures plus grandes disposées sur deux rangées décalées ou côte à côte
Détails Huisserie démontée

Détails Huisserie démontée

HUISSERIES DÉMONTÉES POUR TOUS LES TYPES DE MURS

Sur demande, de nombreuses variantes d'huisserie Novoferm sont également disponibles démontées pour une livraison rapide et un transport particulièrement simple et sûr. Les variantes d'huisserie en stock peuvent être livrées dans les plus brefs délais par colis postal directement au destinataire de la marchandise. En cas de commande avant 10h00, en règle générale le jour ouvrable suivant. Avec le nouvel ancrage trapézoïdal, le montage des variantes de profilés à double paroi est en outre très simple, rapide et sûr.

  • Démonté en trois parties maniables
  • Livraison sous forme de paquet compact
  • Protection optimale contre les dommages de transport
  • Particulièrement facile à stocker
  • Facile à transporter en voiture
  • Expédition rapide et économique
  • Manipulation facile sur le chantier

IDÉAL POUR UNE INSTALLATION ULTÉRIEURE

PROFIL 2140

PROFIL 2140 : CHAMBRANLE EN 2 PARTIES - VISSÉ DANS LA RAINURE D'ÉTANCHÉITÉ - POUR TOUS LES TYPES DE MURS

  • Pour portes à battue et portes non battues
  • Convient bien aux pièces dont l'aménagement est terminé
  • Montage facile grâce à l'ancrage spécial, également pour le contre-châssis
  • Vissé de manière invisible dans la rainure d'étanchéité
  • Huisserie réutilisable

PROFIL 2150

PROFIL 2150 : CHAMBRANLE EN 2 PARTIES - AVEC TOLÉRANCE DE LARGEUR DE BOUCHE POUR MAÇONNERIE

  • Ouvertures variables -8 / +10 mm
  • Toutes les géométries de profilés possibles (par ex. châssis de portes coulissantes devant le mur)
  • Avec joint de séparation visible
  • Avec ancrages d'angle dans l'embrasure

PROFIL 2150

PROFIL 2150 : CHAMBRANLE EN 2 PARTIES - AVEC TOLÉRANCE DE LARGEUR DE MÂCHOIRE POUR MONTANTS

  • Ouvertures variables -8 / +10 mm
  • Toutes les géométries de profilés possibles (par ex. châssis de portes coulissantes devant le mur)
  • Avec joint de séparation visible
  • Montage à vis dans le miroir

MODÈLE D'HUISSERIE DÉMONTÉ ET SYSTÈME D'ANCRAGE TRAPÉZOÏDAL

  • Joints d'angle des châssis montés en usine et parfaitement ajustés
  • Ancrages trapézoïdaux stables dans la coque avant du châssis
  • Enfilage facile de la contre-coque grâce à la géométrie spéciale du système d'ancrage
  • Contre-ancrage spécial, en pointillés dans l'embrasure de la contre-coquille
  • En cas d'ouvertures de l'ossature aux dimensions exactes, il n'est pas nécessaire de caler les ancrages trapézoïdaux.
Huisseries et surfaces spéciales

Huisseries et surfaces spéciales

DES HUISSERIES POUR CHAQUE DOMAINE D'UTILISATION

Les huisseries en acier inoxydable ne marquent pas seulement des points par leur aspect attrayant, mais aussi par leur résistance à l'humidité. En règle générale, on trouve les chambranles inoxydables dans un environnement qui exige une grande pureté.

Matériau : V2A = WST 1.4301 / V4A = WST 1.4571 (seulement 1,5 mm)
Épaisseur de la tôle : 1,5 ou 2 mm

Des huisseries en acier inoxydable de qualité supérieure enacier
complètent la gamme d'huisseries Novoferm. Ces huisseries sont disponibles dans des sections exclusives et ont une épaisseur de tôle comprise entre 1,5 mm et 2 mm, selon le modèle.

Demandez à votre revendeur Novoferm tous les détails d'équipement et les possibilités d'utilisation.

MONTRER SON INDIVIDUALITÉ

Les huisseries Novoferm se distinguent par la géométrie exacte de leur profil et la précision de leurs dimensions grâce au respect des limites de tolérance les plus strictes (normes EN DIN/normes d'usine Novoferm). Une huisserie et la porte qui lui est associée sont comme une carte de visite. Elle doit donc être adaptée à la maison, à la pièce et à l'utilisateur. Novoferm propose donc toutes les couleurs RAL au choix, des designs RAL, des couleurs métalliques et d'autres pour une protection particulière. Poudre anti-graffiti possible.

Les huisseries colorées offrent les avantages suivants :

  • peinture en poudre de la plus haute homologation avec agrément GSB
  • excellente résistance aux intempéries
  • grande stabilité de la brillance et de la teinte
  • très bonne adhérence
  • bonnes propriétés anticorrosion
  • dureté de surface élevée avec de bonnes valeurs mécaniques
  • excellente résistance à l'abrasion
  • température de cuisson 195° C

POUR UN AVENIR DURABLE

Nos produits répondent aux exigences d'une déclaration environnementale de produit (EPD) selon ISO 14025 et EN 15804 du programme de déclaration environnementale de produit de l'Institut Bauen und Umwelt e.V. (IBU) basé sur la norme EN 15804.

  • EPD selon ISO 14025 et EN 15804
  • Bilan écologique selon la norme DIN ISO 14040/ 14044
  • Product Category Rules (PCR) Portes

Aperçu de vos avantages

  • Grande stabilité et longévité
  • Large gamme d'huisseries pour toutes les situations de montage
  • Ossature, maçonnerie et cas particuliers
  • Presque toutes les variantes d'huisserie sont également disponibles démontées

TECHNIQUE ET DÉTAILS

DONNÉES TECHNIQUES HUISSERIES POUR MAÇONNERIE ET BÉTON

DONNÉES TECHNIQUES HUISSERIES POUR MAÇONNERIE ET BÉTON



Tableau des dimensions pour les huisseries en acier Novoferm

Huisserie standard
pour maçonnerie,
mur en plâtre et brique Ytong

Huisserie standard
pour maçonnerie,
mur en plâtre et brique Ytong

Dimensions indicatives de construction
(voir DIN 18100)

Cotes de feuillure des huisseries
(voir DIN 18111)

Dimensions intérieures de l'huisserie
de passage
dimensions d'ouverture
(voir DIN 18111)

Dimension nominale de la
Ouverture dans le mur
Cote de construction brute
(RBM)

Dimension nominale de la
Ouverture du mur
Cote de construction brute
(RBM)

Largeur x hauteur

Largeur x hauteur

Largeur x hauteur

Largeur x hauteur

Largeur x hauteur

750 x 1.875
1) 2)

716 x 1.858

686 x 1.843

760 x 1.880

760 x 1.880

875 x 1.875
2)

841 x 1.858

811 x 1.843

885 x 1.880

885 x 1.880

1000 x 1.875
1) 2)

966 x 1.858

936 x 1.843

1.010 x 1.880

1.010 x 1.880

625 x 2.000

591 x 1.983

561 x 1.968

635 x 2.005

635 x 2.005

750 x 2.000

716 x 1.983

686 x 1.968

760 x 2.005

760 x 2.005

875 x 2.000

841 x 1.983

811 x 1.968

885 x 2.005

885 x 2.005

1.000 x 2.000

966 x 1.983

936 x 1.968

1.010 x 2.005

1.010 x 2.005

625 x 2.125
1)

591 x 2.108

561 x 2.093

635 x 2.130

635 x 2.130

750 x 2125

716 x 2.108

686 x 2.093

760 x 2.130

760 x 2.130

875 x 2.125

841 x 2.108

811 x 2.093

885 x 2.130

885 x 2.130

1.000 x 2.125

966 x 2.108

936 x 2.093

1.010 x 2.130

1.010 x 2.130

1.125 x 2.125
1) 3)

1.091 x 2.108

1.061 x 2.093

1.135 x 2.130

1.135 x 2.130

1.250 x 2.125
1) 3)

1.216 x 2.108

1.188 x 2.093

1.260 x 2.130

1.260 x 2.130

1) Dimensions indicatives de construction et dimensions attribuées non comprises dans DIN 18111 2) Standard uniquement pour huisseries d'angle 3) Pas de marchandise en stock



HUISSERIE DE MAÇONNERIE



Ouvertures de porte

Huisseries standard Novoferm

Pour maçonnerie

Pour murs en plâtre

80

-

-

90

-

-

100

-

-

130

-

-

145

-

-

160

-

-

175

-

-

205

-

-

270

-

-

290

-

-

330

-

-

Coupe verticale
Huisserie avec linteau

Coupe horizontale
Huisserie avec mur Maçonnerie

DONNÉES TECHNIQUES HUISSERIES POUR LA CONSTRUCTION SÈCHE

DONNÉES TECHNIQUES HUISSERIES POUR LA CONSTRUCTION SÈCHE



Huisserie standard
pour ossature,
profil 23/1645

en 2 parties vissées dans la rainure

profil 2140/1645

En 2 parties avec joint de séparation
Profil 2150/0040

Couche d'ancrage Attention !
Montage en accompagnement du mur

Cote théorique de la
(= cote indicative de construction)

Cote théorique de la
Ouverture dans le mur

Dimensions extérieures du panneau de porte
(dimension type, voir
DIN 18101)

Largeur x hauteur

Largeur x hauteur

Largeur x hauteur

Largeur x hauteur

769 x 1.885

750 x 1875

730 x 1.865

730 x 1.865

894 x 1.885

875 x 1875

855 x 1.865

855 x 1.865

1.019 x 1.885

1.000 x 1.875

980 x 1.865

980 x 1.865

644 x 2.010

625 x 2.000

605 x 1.990

605 x 1.990

769 x 2.010

750 x 2.000

730 x 1.990

730 x 1.990

894 x 2.010

875 x 2.000

855 x 1.990

855 x 1.990

1.019 x 2.010

1.000 x 2.000

980 x 1.990

980 x 1.990

644 x 2.135

625 x 2.125

605 x 2.115

605 x 2.115

769 x 2.135

750 x 2.125

730 x 2.115

730 x 2.115

894 x 2.135

875 x 2.125

855 x 2.115

855 x 2.115

1.019 x 2.135

1.000 x 2.125

980 x 2.115

980 x 2.115

1.144 x 2.135

1.125 x 2.125

1.105 x 2.115

1.105 x 2.115

1.269 x 2.135

1.250 x 2.125

1.230 x 2.115

1.230 x 2.115





Ouvertures de porte

Huisseries standard Novoferm

Pour les murs à ossature

75

100

125

150

Coupe horizontale
Huisserie avec mur Ossature

Coupe verticale
Huisserie avec linteau

Possibilités et solutions

Possibilités et solutions

Châssis d'angle

Châssis d'angle avec rayon

Huisserie d'angle à double feuillure

Huisserie d'angle à double feuillure
avec rainure d'ombre

Huisserie d'angle de gymnase

Huisserie enveloppante

Huisserie enveloppante
avec rayon

Huisserie enveloppante
avec rainure d'ombre

Huisserie à feuillure décorative
avec rainure d'ombre

Châssis de porte double
avec rayon

Huisserie à double feuillure

Huisserie à double feuillure
avec rainure d'ombre sur 1 côté

Châssis de porte pendulaire

Huisserie de passage
avec rainure d'ombre

Cadre de joint de dilatation

Huisserie enveloppante
avec insert en plomb
(radioprotection)

Châssis de porte coulissante
se déplaçant dans le mur
(coupe verticale)

Châssis de porte coulissante
se déplaçant dans le mur
(coupe horizontale)

Châssis de porte coulissante
se déplaçant devant le mur
(coupe verticale)

Châssis de porte coulissant
se déplaçant devant le mur
(coupe horizontale)

Châssis de porte coulissant
se déplaçant devant le mur avec panneau de porte en verre
(coupe verticale)

Châssis de porte coulissante
se déplaçant dans la niche (coupe horizontale)

Châssis de porte coulissante
avec caisson de montage (coupe horizontale)

Châssis de porte coulissante
se déplaçant devant le mur Version en 2 parties (coupe verticale)

Huisserie en 2 parties
pour tous les types de murs

Huisserie en 2 parties
avec rayon

Huisserie
sans miroir

Huisserie en 2 parties
avec tolérance de largeur de mâchoire

Huisserie en 2 parties
avec tolérance de largeur de mâchoire et rainure d'ombre

Châssis de fenêtre
pour vitrage sur 1 côté

Châssis de fenêtre
pour double vitrage

Situations de montage possibles

Situations de montage possibles

Huisserie d'angle
Montage par chevilles avec ancrage d'huisserie d'angle sur mur et embrasure

Huisserie d'angle
Montage par cheville avec ancrage d'huisserie d'angle uniquement dans l'embrasure (maçonnerie apparente)

Châssis d'angle
avec poinçonnage des chevilles dans la zone de rainure (rénovation)

Huisserie d'angle
Montage soudé à la patte de chevillage

Huisserie enveloppante
Montage soudé à la patte de chevillage (maçonnerie apparente)

Huisserie enveloppante
Montage avec ancrage Ruck-Zuck (standard) ou ancrage de joint (maçonnerie apparente)

Huisserie enveloppante
Montage scellé avec ancrages ondulés

Huisserie enveloppante
pour les planches en plâtre, montage avec ancrage en fil métallique

Huisserie enveloppante
Montage avec ancrage en fer plat soudé par coulée de béton

Huisserie enveloppante
Montage avec ancrage d'hélice libre (murs en béton)

Huisserie enveloppante
avec poinçonnage des trous de chevilles dans l'embrasure

Huisserie enveloppante en 2 parties
pas de revêtement RAL possible

Huisserie d'angle et contre-huisserie
Montage soudé à la patte de chevillage (maçonnerie apparente)

Huisserie GK pour poteau
Montage à vis sur ancrage à étrier

Huisserie GK pour poteau
Montage à vis par miroir

Huisserie enveloppante en 2 parties
Montage par vis dans l'embrasure (convient pour tous les types de murs)

Huisserie enveloppante en 2 parties
avec tolérance de la largeur d'ouverture, montage à vis par miroir

Châssis télescopique
pour une adaptation universelle sur place, adapté à tous les types de murs

Huisserie enveloppante
Montage avec ancrage d'hélice libre (murs en béton)

Huisserie enveloppante avec insert en plomb (radioprotection)

Sous-constructions en bandes

Sous-constructions en bandes

NON RÉGLABLE EN 3-D

TypeDescriptionType de bande

Capacité de charge

V 8610Galvanisé (en option V2A)V 8000

60 kg

DIN droite et gaucheV 8100

80 kg

Etanche au mortierVN 8939/100

100 kg

Plus de 200 combinaisons possibles

TypeDescriptionType de bande

Capacité de charge

V 8618Galvanisé (en option V2A)V 8000/18

60 kg

DIN droite et gaucheV 8100/ 18

80 kg

Plus de 200 combinaisons possibles

TypeDescriptionType de bande

Capacité de charge

Double
bande-
poche
Elément de réception VARIANT V 8600 ou V 8610VN 8938/ 160

150 kg

Utilisable à gauche ou à droite
Domaine fonctionnel :
Protection contre le feu, protection contre la fumée
Galvanisé

3-D RÉGLABLE

TypeDescriptionType de bande

Capacité de charge

VX 7611Avec grande capacité de chargeVX 7729/ 100

100 kg

Pour portes à feuillure et sans feuillureVX 7939/ 100

100 kg

Etanche au mortierVX 7729/ 120

120 kg

Réglable en continu dans les trois dimensions
Côté +/- 3,0 mm,
Hauteur +/- 3,0 mm,
Pression +/- 3,0 mm
VX 7939/ 120

120 kg

VX 7729/ 160

160 kg

VX 7939/ 160

160 kg

TypeDescriptionType de bande

Capacité de charge

VN 7608/120Pour portes à feuillure et sans feuillureVN 7748/ 100

100 kg

Etanche au mortierVN 7938/ 100

100 kg

GalvaniséVN 7728/ 120

100 kg

Tridimensionnel
Réglable en continu
Côté +/- 3,0 mm,
Hauteur +/- 3,0 mm,
Pression +/- 2,0 mm
VN 7729/ 120

120 kg

VN 7939/ 120

120 kg

VN 7939/ 120

160 kg

TypeDescriptionType de bande

Capacité de charge

VN 7608/160Pour portes à feuillure et sans feuillureVN 7729/160

160 kg

Etanche au mortierVN 7939/160

160 kg

Etanche au mortierVN 7939/160 FD

160 kg

Réglable en continu dans les trois dimensions
Côté +/- 3,0 mm,
Hauteur +/- 3,0 mm,
Pression +/- 3,0 mm
VN 7939/160s

160 kg

VN 7939/160 FDs

160 kg

TypeDescriptionType de bande

Capacité de charge

TectusComplètement invisible à platTectus 305

60 kg

Pour portes non feuilluréesTectus 310

60 kg

Réglable en trois dimensionsTectus 340

80 kg

Certifié CETectus 510

100 kg

Angle d'ouverture jusqu'à 180Tectus 526

120 kg

Longueur totale 140/ 141 mmTectus 527

120 kg

Utilisable à droite ou à gaucheTectus 540

120 kg

Technique de palier lisse sans entretien
Côté +/- 3,0 mm
Hauteur +/- 3,0 mm
Pression +/- 1,0 mm
Tectus 630

200 kg

Tectus 640

200 kg

Tectus 645

300 kg

* Capacité de charge pour des combinaisons de bandes exemplaires, en fonction du système de bandes. Se réfère à l'application avec deux paumelles. En cas d'utilisation d'une troisième paumelle, le poids de la porte peut être augmenté d'environ 30 %. Le poids du panneau de porte ne doit pas dépasser 70 % des valeurs de charge.

Joints actifs d'isolation acoustique

Joints actifs d'isolation acoustique

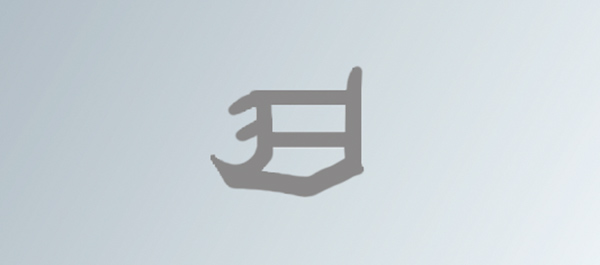

UN JOINT PARFAIT EST ESSENTIEL

Les profilés d'étanchéité Novoferm veillent à ce qu'il n'y ait ni courant d'air ni bruit. Le profilé à lèvres destiné à élargir la surface de fermeture assure une fermeture silencieuse. Grâce à une insonorisation optimale et à un excellent amortissement de la fermeture, seule une faible pression de fermeture est nécessaire.

  • Élasticité permanente
  • Indéformable
  • Haute résilience
  • Résistant au vieillissement
  • Différent de la peinture
  • Facile à travailler
  • Actif en matière d'isolation acoustique
  • Compense les tolérances
  • Respectueux de l'environnement (pas de PVC)

VARIANTES DE PROFIL

NomMatériau*.CouleurCaractéristiques
C 190NTKGrisProfil standard
BlancCompensation des tolérances ± 2,5 mm
MarronActif en matière d'isolation acoustique ± 2,5 mm
Noir
* Matériaux
NTK: Novoferm Thermo Caoutchouc / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK
NomMatériau*.CouleurCaractéristiques
C 260NTKGris2 mm plus haut queC190
* Matériaux
NTK: Novoferm Thermo Kautschuk / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK
NomMatériau*.CouleurCaractéristiques
C 197NTKGris4 mm plus haut que C 190
* Matériaux
NTK: Novoferm Thermo Kautschuk / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK
NomMatériau*.CouleurCaractéristiques
C 205NTKGris2 mm plus bas que C 190
* Matériaux
NTK: Novoferm Thermo Kautschuk / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK
NomMatériau*.CouleurCaractéristiques
C 210NTKGris4 mm plus bas que C 190
* Matériaux
NTK: Novoferm Thermo Kautschuk / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK
NomMatériau*.CouleurCaractéristiques
11089APTK (EPDM)GrisProfil standard
Compensation des tolérances ± 2,5 mm
Insonorisant actif ± 2,5 mm
* Matériaux
NTK: Novoferm Thermo Caoutchouc / APTK : Caoutchouc éthylène-propylène-terpolymère (caoutchouc synthétique) EPDM : désignation internationale pour APTK

Montage

à l'exemple des huisseries démontées pour les murs à ossature

Les huisseries Novoferm se montent particulièrement rapidement. Vous trouverez ci-dessous les étapes de préparation et de montage des huisseries démontées pour les murs à ossature. Vous trouverez tous les détails dans les instructions de montage détaillées.

Préparation du montage

Préparation du montage

Huisserie démontée en trois parties maniables

Visser la tête de l'huisserie sur les montants gauche et droit de l'huisserie

Aligner les éléments de l'huisserie

Retirer les vis dans la rainure du châssis et les conserver pour un montage ultérieur

Assembler les éléments de l'huisserie

Séparer ensuite les deux demi-coques

Montage

Montage

Vue de la coque avant et de la contre-coque

Dans la version standard, coque avant avec trois ancrages trapézoïdaux stables de chaque côté

Pousser la coque avant dans l'ouverture et l'aligner

Fixer tous les ancrages trapézoïdaux au profilé UA à l'aide de vis. Selon les besoins, poser des renforts.

Vue de la coque avant et de la contre-coque

Dans la version standard, coque avant avec trois ancrages trapézoïdaux stables de chaque côté

Pousser la coque avant dans l'ouverture et l'aligner

Fixer tous les ancrages trapézoïdaux au profilé UA à l'aide de vis. Selon les besoins, poser des renforts.

Placer le profilé d'étanchéité fourni dans la rainure de l'huisserie

Huisserie montée

Nous avons éveillé votre intérêt ?

Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.

Nous nous ferons un plaisir de vous aider.
