Niveleurs de quai hydrauliques

Pour chaque utilisation

Les niveleurs de quai hydrauliques de Novoferm sont disponibles avec avance et en différentes versions. Comme point fort, nous vous proposons notre NovoDock EVO X comme niveleur de quai de la prochaine génération, ainsi que le NovoDock L730i comme quai de chargement ISO idéal.

Venez vous faire une idée !

Aperçu des niveleurs de quai

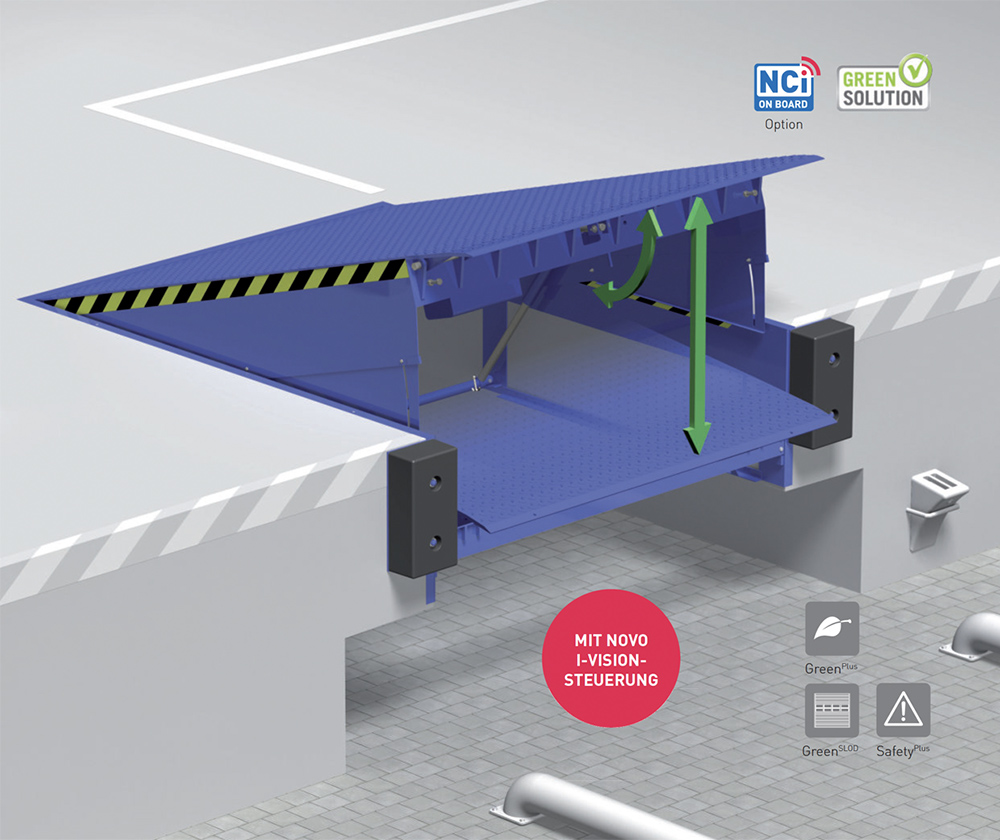

Les niveleurs de quai à lèvre articulée permettent d'utiliser toute la surface de chargement du camion. Le tablier mobile est sorti hydrauliquement et placé sur le plancher du camion, formant ainsi une surface de contact sans joint entre le plancher du véhicule et le quai de chargement. Si le camion ne se trouve pas directement à côté du quai de chargement, cet espace légèrement plus grand peut être compensé par l'avance variable.

Les niveleurs de quai à lèvre articulée sont la version de base de la technique de chargement. Ici, l'espace entre le bâtiment et le camion est compensé par une cale rabattable qui se rabat vers le haut et est ensuite posée sur le camion. Les ponts à lèvre basculante se distinguent par leur robustesse et sont relativement faciles à utiliser.

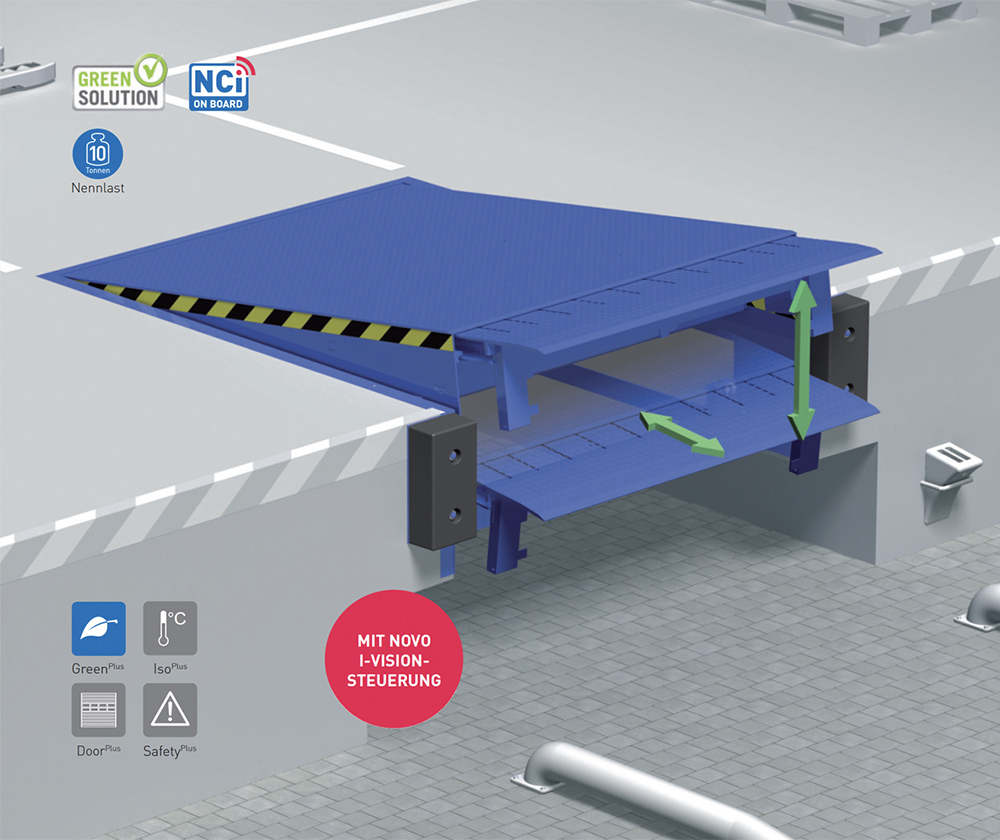

NovoDock EVO X, en tant que niveleur de quai de la prochaine génération, NovoDock EVO X combine une technique de sécurité intelligente avec une gestion numérique des informations et un contrôle aussi simple que rapide.

NovoDock L730i comme quai de chargement ISO idéal. La forme unique du quai de chargement garantit à tout moment la meilleure isolation possible. Même pendant le chargement, aucun courant d'air ne peut passer sous le niveleur de quai, ce qui évite les ponts thermiques.

Comparaison et caractéristiques

Comparaison des ponts de chargement avec avance
Caractéristiques du produit

L730i ISO

L730i standard

L530

L530R

P1530

L550i

VL6020

avec avance

avec clavette rabattable

Station d'accueil ISO

Paquets d'options

GreenPlus

o

o

o

GreenSLOD

o

o

o

IsoPlus

o

o

o

o

DoorPlus

o

o

o

o

o

o

SafetyPlus

o

o

o

o

o

o

Charge nominale selon EN 1398 en kN

60

60

60

60

60

100

60/20

Longueurs nominales (NL) en mm

2.000, 2.500, 3.000

2.000, 2.500, 3.000

2.000, 2.500, 3.000

2.000, 2.500, 2.750, 3.000

2.000, 2.440 (2.500), 3.000

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

3.500, 4.000, 4.500, 5.000

Largeurs nominales en mm

2.000, 2.250

2.000, 2.250

1.750, 2.000, 2.250, 2.400

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

2.000, 2.200, 2.250

2.000, 2.250, 2.400

2.000

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

jusqu'à 2.500 mm (NL)

800 mm /830 mm2)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

à 3.000 mm (NL)

900 mm/1200 mm3)

à 3.000 mm (NL)

à 3.000 mm (NL)

à partir de 3.500 mm (NL)

jusqu'à 5.000 mm (NL)

Longueur de la section d'avance/de rabattement en mm

● 700 / o 1.000

● 500 / o 700 / o 1.000

● 500 / o 1.000

● 500 / o 1.000

● 500 / o 1.000

500

● 500 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

IP 65

IP 65

IP 65

IP 65

IP 65

IP 54

Puissance du moteur en kW

max. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

8/10

8/10

8/10

8/10

10/12

8/10

Avance/clavette Tôle larmée en mm

12/14

12/14

12/14

12/14

12/14

15/17

15/17

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

330 (405)/300 (315)

330 (405)/300 (315)

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

350 (400)/370 (400)

320/3404)

360 (440)/400 (435)

360 (440)/400 (435)

360 (460)/380 (430)

300/400

Longueur nominale 2250, hauteur 600

longueur nominale 2500, hauteur 600

430 (500)/290 (280)

430 (500)/290 (280)

Longueur nominale 2500, hauteur de construction 700 /7251)/8302)

400 (430)/370 (370)

370/3104)

470 (540)/370 (390)

470 (540)/370 (390)

470 (590)/350 (390)

300/400

Longueur nominale 2750, hauteur de construction 600

400 (500)/270 (270)

Longueur nominale 2750, hauteur de construction 700

430 (530)/350 (370)

Longueur nominale 3000, hauteur 600

420 (475)/270 (260)

420 (475)/270 (260)

Longueur nominale 3000, hauteur 700/7251)/8302)

340 (370)/330 (350)

310/3104)

480 (565)/400 (390)

480 (565)/400 (390)

480 (590)/400 (380)

Longueur nominale 3000, hauteur de construction 800 /9002)

400 (430)/370 (400)

370/3504)

370/400

Longueur nominale 3500, hauteur de construction 800

longueur nominale 3500, hauteur 900/12003)

450/400

400/600

Longueur nominale 4000, hauteur de construction 900/12003)

450/400

400/650

Longueur nominale 4500, hauteur de construction 900/12003)

450/400

400/750

Longueur nominale 5000, hauteur 1200

400/775

inclinaison maximale autorisée selon EN 1398

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

Commande

Novo i-Vision

Novo i-Vision

Novo SuperVision 5

Novo SuperVision 5

Novo SuperVision 5

Novo i-Vision

Commande à 5 boutons

Version Novo i-Vision

● TA | oTAD

● TA | o TAD

o TA | o TAD

o TA | o TAD

o TA | o TAD

● TA | o TAD

Interface de communication Novoferm (NCI)

o

o

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

o

o

o

o

o

o

galvanisé

o

o

o

o

o

o

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) Avance 700/1.000 comme pour L730i ISO
Comparaison des niveleurs de quai avec lèvre articulée
Caractéristiques du produit

L320

L320R

L320e

P1320

L350i

avec avance

avec clavette rabattable

Station d'accueil ISO

Paquets d'options

GreenPlus

o

o

o

o

GreenSLOD

IsoPlus

o

o

o

o

DoorPlus

o

o

o

o

SafetyPlus

o

o

o

o

o

Charge nominale selon EN 1398 en kN

60

60

60

60

100

Longueurs nominales (NL) en mm

2.000, 2.500, 2.750, 3.000

2.000, 2.500, 2.750, 3.000

2.000, 2.250, 2.500, 3.000

2.000, 2.440 (2.500), 3.000

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

Largeurs nominales en mm

2.000, 2.100, 2.250

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

2.000

2.000, 2.200, 2.250

1.750, 2.000, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

800 mm /830 mm2)

à 3.000 mm (NL)

900 mm/1200 mm3)

à partir de 4.000 mm (NL)

Longueur de la section d'avance/de pliage en mm

400

400

400

400

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

IP 65

IP 65

IP 65

IP 65

Puissance du moteur en kW

max. 0,75

max. 0,75

max. 0,75

max. 0,75

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

6/8

6/8

6/8

6/8

8/10

Avance/clavette Tôle larmée en mm

12/14

12/14

12/14

12/14

15/17

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

360/300

360/300

360/270

250/290

Longueur nominale 2000, hauteur 700 /7251)/8302)

360/320

290/340

Longueur nominale 2250, hauteur 600

360/270

Longueur nominale 2500, hauteur 600

380/270

380/270

330/270

310/270

Longueur nominale 2500, hauteur 700 /7251)/8302)

380/290

360/330

Longueur nominale 2750, hauteur 600

390/270

390/270

Longueur nominale 2750, hauteur de construction 700

Longueur nominale 3000, hauteur 600

400/260

400/260

270/270

360/270

Longueur nominale 3000, hauteur 700/7251)/8302)

400/290

430/330

Longueur nominale 3000, hauteur 800 /9002)

longueur nominale 3500, hauteur 800

520/350

Longueur nominale 3500, hauteur de construction 900/12003)

longueur nominale 4000, hauteur de construction 900/12003)

570/350

Longueur nominale 4500, hauteur de construction 900/12003)

620/350

longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

12,5 %

12,5 %

12,5 %

12,5 %

Commande

Novo Classic Plus

Novo Classic Plus

Novo Classic Plus

Novo Classic Plus

Novo i-Vision

Version Novo i-Vision

o HA | o HAD

o HA | o HAD

o HA | o HAD

o HA | o HAD

● HAR1

Interface de communication Novoferm (NCI)

o

o

o

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

o

o

o

o

galvanisé

o

o

o

o

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) Avance 700/1.000 comme pour L730i ISO
Détails Novodock Evo x - Niveleur de quai nouvelle génération

Détails Novodock Evo x

LA NOUVELLE GÉNÉRATION DE NIVELEURS DE QUAI

X-TRA Sécurité
iQ-Slide - l'avance intelligente suit le camion iQ-Slide est une solution brevetée qui fait avancer automatiquement l'avance du niveleur de quai et suit ainsi le camion. Cela évite que l'avance ne glisse du camion. Si l'avance a parcouru sa distance maximale et qu'il n'est plus possible de suivre le camion, un signal d'avertissement retentit et une LED sur la commande signale que la fonction n'est plus active.

Fonction SLOD - Ouvrir les portes du camion en toute sécurité
Grâce à la fonction SLOD, l'opérateur peut ouvrir les portes arrière du camion sans risquer de tomber du niveleur de quai. Un avantage décisif en matière de sécurité. Tous les mouvements des niveleurs de quai avec cette fonction sont effectués avec un seul bouton de commande. Simple et efficace.

X-TRA Stille
Alu-Slide - passage en douceur du camion au niveleur de quai. Les segments en aluminium très résistant permettent une transition plus douce du pousseur au camion. Cela permet de ménager la marchandise transportée et le chariot élévateur, mais surtout, c'est plus ergonomique pour le cariste, qui a ainsi moins mal au dos. De plus, le bruit est considérablement réduit. La surface d'appui libre plus longue des segments en aluminium augmente la sécurité et réduit le risque de glisser du camion.

Silence Plus - Comme en silence
Le nouveau revêtement optionnel de l'EVO X réduit le bruit jusqu'à 85% ! Des tests indépendants (entre autres TÜV Nord) attestent de l'énorme réduction des bruits de passage. Les valeurs en termes d'antidérapance et de durabilité pour des produits comparables sont également dépassées.

Avantages du produit

  • Fonction d'économie d'énergie qui permet de réduire la consommation d'énergie de plus de 70 %.
  • Guidage de l'utilisateur par LED
  • Fonction QuickDock
  • Fonction SLOD
  • Fonction iQ-Slide, y compris signal sonore
  • Affichage des intervalles de maintenance
  • Conformité IP65 et RoHS

Couleurs RAL standard des ponts de chargement

X-TRA EFFICACITÉ

Fonction QuickDock - Keep it simple
La commande la plus simple et la plus rapide du niveleur de quai : la mise en place du dispositif d'avance avec une seule touche. Il n'y a pas plus rapide ni plus simple. La touche QuickDock est le seul moyen de commander l'EVO X de manière précise et sûre. Le levage et la sortie de l'avance se font en mode homme mort.

Commande et utilisation - Novo i-Vision X
L'utilisation du niveleur de quai se fait via la commande Novo i-Vision X fournie. Outre la dernière technologie respectueuse de l'environnement, la commande possède des fonctions uniques telles que :

  • fonction d'économie d'énergie, qui entraîne une réduction de plus de 70 % de la consommation d'énergie
  • Guidage de l'utilisateur par LED
  • Fonction QuickDock
  • Fonction SLOD
  • Fonction iQ-Slide avec signal sonore
  • Affichage des intervalles de maintenance
  • Conformité IP65 et RoHS

CONNECTIVITÉ X-TRA

Logistique 4.0 on board
A tout moment, de n'importe où, indépendamment du système. Qu'il s'agisse de l'état actuel, de la durée du dernier chargement, de la fréquence moyenne, de l'état de maintenance et de bien d'autres choses encore, l'EVO X tient ses clients et utilisateurs informés à tout moment.

Top Performance
Grâce au portail d'arrimage intégré LION 4.0 et à ses nouvelles possibilités complètes, l'EVO X devient chaque jour plus efficace.

LA RÉFÉRENCE EN MATIÈRE DE SÉCURITÉ, D'EFFICACITÉ ET DE CONNECTIVITÉ

Niveleur de quai EVO X avec principe iQ-Slide

  • La poussée intelligente suit le camion
  • La situation de chargement est sûre

Pont de chargement standard sans principe iQ-Slide

  • Avancement standard sans avertissement
  • La situation de chargement est critique.
Détails Novodock L730i - Le quai de chargement ISO idéal

Détails Novodock L730i



Avantages du produit

  • package GreenPLUS de série, jusqu'à 70 % d'économie d'énergie
  • Avance de 500/700/1.000 mm
  • construction entièrement isolée et encapsulée
  • 45 mm d'isolation
  • les forces de démarrage sont transmises à la plaque de base
  • pack DoorPLUS en option
  • entièrement isolé, même pendant le chargement
  • NCI on board
  • Passage sous le plancher
  • Produit Green-Solution

Couleurs RAL standard des ponts de chargement

Pas seulement pour les entrepôts frigorifiques
Aucune autre solution de chargement n'offre tous ces avantages en un seul paquet. L'augmentation des coûts énergétiques combinée à un prix attractif rend cette solution intelligente intéressante pour tout entrepôt chauffé ou réfrigéré.

Durabilité et économies d'énergie
Le pack GreenPLUS de série garantit l'utilisation de matériaux recyclables. Grâce à une fonction d'économie d'énergie, le L730i permet d'économiser jusqu'à 70 % des coûts énergétiques par rapport aux solutions traditionnelles et fournit une contribution importante à laréduction des émissions de CO2.

Augmentation de l'efficacité grâce à l'automatisation
Le pack DoorPLUS commande le niveleur de quai, la porte sectionnelle à entraînement électrique, un sas d'étanchéité gonflable et des équipements éventuels tels que des feux de signalisation et des lampes de quai dans un seul boîtier. En combinaison avec le guide de l'utilisateur à DEL, toute erreur de manipulation est impossible et les dommages sont évités. La fonction AutoDock ramène en toute sécurité tous les produits connectés en position de repos et augmente ainsi l'efficacité.

L'avenir est déjà à bord
L'interface de communication Novoferm (NCI) intégrée met à disposition plus de 50 paramètres importants. Le logiciel LION 4.0 vous permet d'analyser les données pour un chargement efficace.

UNE ÉTUDE DÉMONTRE D'ÉNORMES ÉCONOMIES D'ÉNERGIE

Les besoins en énergie de chauffage sont réduits de 40 %.

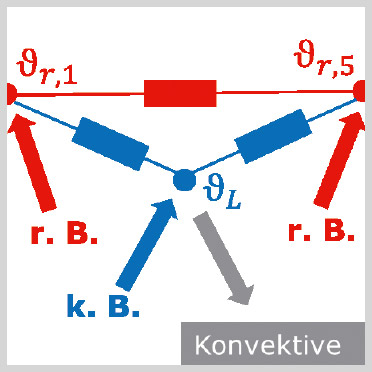

Le couplage des logiciels éprouvés TRNSYS et TRNFLOW permet de générer des modèles thermiques de bâtiments et de flux d'air dans des conditions proches de la réalité. L'étude détermine de manière prouvée le comportement thermique des halls logistiques et l'efficacité énergétique de l'encapsulage des quais de chargement.

Les hypothèses suivantes ont été retenues pour le calcul :

  • Hall logistique, standard actuel, température ambiante de 15 °C
  • 4 chargements par poste de chargement par jour 5 jours par semaine
  • dans 75 % des cas, les chargements ont lieu simultanément des deux côtés
  • durée moyenne du chargement : 30 min

LE QUAI DE CHARGEMENT ISO IDÉAL

La forme unique du NovoDock L730i garantit à tout moment la meilleure isolation possible du quai de chargement. Même pendant le chargement, aucun courant d'air ne passe sous le niveleur de quai, évitant ainsi un pont thermique.

Besoin annuel en énergie de chauffage en kWh/a

Calcul du transfert de chaleur

Calcul de la température de surface et de la température ambiante

Données météorologiques Potsdam Site de référence

POUR LES ENTREPÔTS À TEMPÉRATURE CONTRÔLÉE

NovoDock L730i fermé

NovoDock L730i ouvert

L'illustration montre une situation de chargement typique avec le NovoDock L730i. L'échange de conditions de température différentes est évité. Les conditions météorologiques restent à l'extérieur et la température dans le hall reste pratiquement constante.

NovoDock L730i en mouvement

Situation de chargement en coupe

NOVODOCK L730I POUR FONCTIONNEMENT ISO
Étant donné que les forces d'approche peuvent être directement appliquées dans le radier du bâtiment, la forme de construction de la fosse d'installation est également beaucoup plus simple à concevoir par rapport aux quais ISO traditionnels.

NOVODOCK L730I POUR FONCTIONNEMENT STANDARD
La variante pour fosses d'installation standard ne nécessite pas de mesures de construction particulières pour des résultats tout aussi bons.

NovoDock L730i
Fosse d'installation ISO / Fosse d'installation standard

Poste de chargement ISO traditionnel

AVANTAGES PAR RAPPORT À UN QUAI ISO TRADITIONNEL

CaractéristiquesNovoDock L730iquai de chargement ISO traditionnel
Préparation de la fossesimplecomplexe
possibilité de passer sous la fossepossible à tout momentpossible uniquement lorsque la porte
est ouverte
Isolation pendant le chargementdonnée à tout momentpas donné
Paquet GreenPLUS jusqu'à 70 %
besoin d'énergie réduit
non disponible
Pack DoorPLUS Porte, niveleur de quai,
TAD et équipement sont commandés par
une seule commande
pas disponible,
diverses commandes nécessaires
Forces de démarragesont directement transmises à la plaque de sol
tablier anti-gel massif et coûteux nécessaire
Détails NovoDock L530 avec avance

Détails NovoDock L530

NIVELEUR DE QUAI HYDRAULIQUE AVEC AVANCE POUR LES EXIGENCES LES PLUS ÉLEVÉES

Le NovoDock L530 est optimisé pour répondre aux exigences accrues du marché et combine les avantages de différents systèmes. Le niveleur de quai hydraulique à lèvre télescopique est particulièrement robuste et permet un chargement efficace grâce à une technique de commande ultramoderne.

Le nouveau système d'entraînement NovoSmart Drive assure une utilisation des plus simples et des plus efficaces avec une consommation d'énergie des plus faibles.





Avantages du produit

  • système d'entraînement NovoSmart Drive
  • construction robuste en acier
  • la fonction SLOD évite les accidents (option)
  • montage rapide grâce au cadre en Z
  • Produit Green-Solution
  • Paquets d'options pour une confi guration individuelle
  • Jusqu'à 70% de consommation d'énergie en moins
  • NCI embarqué (en option)

Couleurs RAL standard des ponts de chargement

Détails Novodock L530R avec avance

Détails Novodock L530R

NIVELEUR DE QUAI HYDRAULIQUE AVEC AVANCE COMME SOLUTION DE REMPLACEMENT

Le NovoDock L530R est spécialement conçu comme solution de remplacement et combine les avantages de différents systèmes. Le niveleur de quai hydraulique à lèvre télescopique est particulièrement robuste et permet un chargement efficace grâce à une technique de commande ultramoderne. Le nouveau système d'entraînement NovoSmart Drive assure une utilisation des plus simples et des plus efficaces avec une consommation d'énergie des plus faibles.





Avantages du produit

  • système d'entraînement NovoSmart Drive
  • construction robuste en acier
  • la fonction SLOD évite les accidents (option)
  • remplacement rapide grâce à un cadre en Z spécial
  • Produit Green-Solution
  • Paquets d'options pour une confi guration individuelle
  • Jusqu'à 70% de consommation d'énergie en moins
  • NCI embarqué (en option)

Couleurs RAL standard des ponts de chargement

Détail du cadre Z GZ

Détail du cadre Z AZ

Détail du cadre Z FZ

Détails Novodock L550i avec avance

Détails Novodock L550i

NIVELEUR DE QUAI HYDRAULIQUE AVEC AVANCE

Le NovoDock L550i est spécialement conçu pour les marchandises plus lourdes. Le niveleur de quai hydraulique à lèvre télescopique allie une construction en acier robuste à une technique de commande ultramoderne et permet ainsi un chargement efficace. Comme pour tous les produits dotés du pack GreenPlus, les matériaux utilisés répondent aux normes environnementales actuelles et contribuent largement à la réduction des émissions de CO2 grâce à une consommation d'énergie extrêmement faible.



Avantages du produit

  • Pack GreenPLUS de série, jusqu'à 70 % d'économie d'énergie
  • en raison de la capacité de charge dynamique plus élevée de 100 kN
  • commande Novo i-Vision
  • spécialement adapté aux marchandises lourdes à transporter
  • NCI embarqué
  • Produit Green-Solution
  • Produit Green-Solution
  • Packs d'options pour une configuration personnalisée

Couleurs RAL standard des ponts de chargement

Détails Novodock P1530 avec avance

Détails Novodock P1530

PONT DE CHARGEMENT HYDRAULIQUE AVEC AVANCE DANS LE CHÂSSIS EN ACIER

Grâce à son châssis en acier, le NovoDock P1530 peut être installé devant le bâtiment et peut également servir de base pour un sas de chargement. Le pont de chargement hydraulique avec avance est particulièrement robuste et permet un chargement efficace grâce à une technique de commande ultramoderne. Le nouveau système d'entraînement NovoSmart Drive assure une utilisation des plus simples et des plus efficaces avec une consommation d'énergie des plus faibles.



Avantages du produit

  • Paquet GreenPLUS en option, jusqu'à 70 % d'économie d'énergie
  • Paquets d'options pour une configuration individuelle
  • Système d'entraînement NovoSmart Drive
  • construction robuste en acier
  • la fonction SLOD évite les accidents (option)
  • pieds de support réglables en hauteur



Couleurs RAL standard des ponts de chargement

construction angulaire (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Détails Novodock VL6020 avec avance

Détails Novodock VL6020



Le NovoDock VL6020 a été conçu pour répondre aux besoins flexibles des utilisateurs. Outre les avantages d'un niveleur de quai à lèvre normale, sa construction offre la possibilité de charger et de décharger des camionnettes grâce à une commande et un système hydraulique ultramodernes. Le tout sur une seule station de chargement.

Le pont de chargement est commandé par la commande à cinq boutons fournie. En position normale, les camions sont chargés. La commande peut être commutée sur le mode Transporter avec une capacité de charge de 20 kN dynamique. Dans ce cas, seule la rallonge centrale de 1200 mm de large est déployée et seule une très faible force (50 kg maximum) est transmise à la camionnette.



Avantages du produit

  • avance en trois parties
  • construction robuste en acier
  • station de chargement flexible

Couleurs RAL standard des ponts de chargement

Détails NovoDock L320 avec cale pliante

Détails NovoDock L320

Les niveleurs de quai hydrauliques avec lèvre articulée se sont imposés dans le domaine de la manutention des marchandises. technique de chargement se sont établis comme version de base. Le NovoDock L320 redéfinit ce standard. Il allie de longues années d'expérience et une construction métallique robuste à un nouveau design et à une technique de commande ultramoderne. Bien entendu, seuls des matériaux conformes aux normes environnementales actuelles sont utilisés.





Avantages du produit

  • niveleur de quai hydraulique avec lèvre articulée
  • paquets d'options pour une configuration individuelle
  • design entièrement nouveau
  • construction robuste en acier
  • nouvelle construction à cadre en Z
  • montage rapide

Couleurs RAL standard des ponts de chargement

Détails Novodock L320R avec cale pliante

Détails Novodock L320R

PONT DE CHARGEMENT HYDRAULIQUE AVEC CALE RABATTABLE COMME SOLUTION DE REMPLACEMENT

Les niveleurs de quai hydrauliques à lèvre articulée se sont imposés comme la version de base dans la technique de chargement. Le Novo-Dock L320R a été spécialement conçu pour remplacer les ponts de chargement existants. Il allie une longue expérience et une construction métallique robuste à un nouveau design et à une technique de commande ultramoderne.



Avantages du produit

  • design entièrement nouveau
  • construction robuste en acier
  • paquets d'options pour une configuration individuelle
  • remplacement rapide grâce à un cadre en Z spécial

Couleurs RAL standard des ponts de chargement

Détail
Cadre Z AZ

Détail
Cadre Z GZ

Détail
Cadre Z FZ

Détails Novodock L320e avec cale pliante

Détails Novodock L320e

PONT DE CHARGEMENT OPTIMISÉ POUR LE TRANSPORT AVEC CALE RABATTABLE

Les niveleurs de quai hydrauliques avec lèvre articulée se sont imposés comme la version de base dans la technique de chargement. Le L320e redéfinit ce standard. Il est optimisé pour le transport et disponible en deux versions.

Alors que le NovoDock L320e ECO n'est préparé qu'avec un cadre arrière, le NovoDock L320e ECOPlus contient un cadre de fosse optimisé pour le transport. Les deux versions nécessitent une préparation spéciale de la fosse.

Il est possible de transporter jusqu'à 30 NovoDock L320e sur un camion ou dans un conteneur.

Avantages du produit

  • niveleur de quai optimisé pour le transport avec lèvre articulée
  • Niveleur de quai optimisé pour le transport avec lèvre articulée
  • nouveau design complet
  • paquets d'options pour une configuration individuelle
  • montage rapide

Couleurs RAL standard des ponts de chargement

NovoDock L320e ECO

NovoDock L320e ECOPlus

Détails NovoDock P1320 avec cale pliante

Détails NovoDock P1320

PONTS DE CHARGEMENT HYDRAULIQUES AVEC COIN DE RABATTEMENT DANS LE CHÂSSIS EN ACIER

Grâce à son châssis en acier, le NovoDock P1320 peut être installé devant le bâtiment et peut également servir de base pour un sas de chargement. Grâce à la commande Novo Classic Plus intégrée, le niveleur de quai est confortable et sûr à utiliser. Pour le NovoDock P1320, le NCI est disponible en option.



Avantages du produit

  • paquet GreenPLUS en option, jusqu'à 70 % d'économie d'énergie
  • Pack GreenPLUS en option, jusqu'à 70 % d'économie d'énergie
  • design entièrement nouveau
  • Paquets d'options pour une configuration individuelle
  • pieds de support réglables en hauteur

Couleurs RAL standard des ponts de chargement

construction angulaire (90°, 75°, 60°, 45°, 105°, 120°, 135°)

Détails Novodock L350I avec cale pliante

Détails Novodock L350I

PONT DE CHARGEMENT HYDRAULIQUE AVEC CALE RABATTABLE ET CAPACITÉ DE CHARGE PLUS ÉLEVÉE

Le NovoDock L350i avec cale rabattable se commande confortablement et en toute sécurité grâce à la commande intégrée Novo i-Vision-HA. Comme tous les produits Green-Solution, le NovoDock L350i permet de réduire les émissions de CO2 et les coûts d'exploitation grâce à une consommation d'énergie optimisée. La construction métallique stable reste inchangée, le NCI constitue l'avantage décisif par rapport à tous les niveleurs de quai à lèvre articulée disponibles sur le marché.



Avantages du produit

  • Pack GreenPLUS de série, jusqu'à 70 % d'économie d'énergie
  • Paquets d'options pour une configuration personnalisée
  • Produit Green-Solution
  • Produit Green-Solution
  • spécialement adapté aux marchandises lourdes en raison de sa capacité de charge dynamique supérieure de 100 kN
  • Bouton-poussoir automatique
  • Commande Novo i-Vision

Couleurs RAL standard des ponts de chargement

NovoDock-L350i

PROJET Centre d'expédition ebm-papst Mulfingen GmbH & Co. KG

LIEU DU PROJET Mulfingen-Hollenbach

ARCHITECT Kraft+Kraft Architekten, Schwäbisch Hal

PROFIL D'EXIGENCES
Exigences élevées en matière de technique de chargement moderne, efficace et sûre ainsi que de solutions de protection incendie qualitatives et fonctionnelles.

PARTIE DE FINITION Mai 2017

PRODUITS NOVOFERM
- 50x sas de quai NovoDock P1530i avec H100
 structure de la maison, sas de quai S420, butoir AZJ500, feux de signalisation
 et cales de roues
- 8x grilles à enroulement
- 74x portes sectionnelles industrielles Thermo 40
- 4x portes à enroulement rapide NovoSpeed Flex HardEdge
- 2x portes coulissantes coupe-feu - T30 SKE - T90 SKE
- 67x portes à cadre tubulaire en aluminium NovoFire - T30
 en partie avec partie latérale - F30/ F90 vitrage fixe - T90/ T90
- 46x portes en tôle d'acier NovoPorta Premio - T30 - T90 - MZ


PROJET
Centre logistique Freudenberg Filtration FFT

LIEU DU PROJET
Kaiserslautern

ARCHITECTE
Architekturbüro Edinger GmbH

ACHÈVEMENT
2013

PROFIL D'EXIGENCES
Exigences élevées en matière de technique de chargement moderne, efficace et sûre.

PRODUITS NOVOFERM
NovoEASY, NovoDock, NovoSeal et accessoires









PROJET
Hall de transbordement BTG - Feldberg & Sohn GmbH & Co. KG Bocholt

LIEU DU PROJET
Bocholt

Maître d'ouvrage
Maître d'ouvrage BTG Feldberg & Sohn GmbH & Co. KG, Bocholt

Entreprise générale
Depenbrock Bau GmbH & Co. KG, Stemwede

PROFIL D'EXIGENCES
Exigences élevées en matière de technique de chargement moderne, efficace et sûre

PRODUITS NOVOFERM
- 74x Niveleurs de quai hydrauliques
- 74x Portes sectionnelles thermiques
- 77x sas d'étanchéité






PROJET Centre logistique symbiolog

LIEU DU PROJET Burgbernheim

Maître d'ouvrage Symbio-Immobilien AG, Winterhur, Suisse

Planification générale, pilotage du projet
Baumann Gesamtplanungs GmbH, Stuttgart

Entreprise générale BAU WOLFF & MÜLLER, Waldenburg

PROFIL D'EXIGENCES
Exigences élevées en matière de technique de chargement moderne, efficace et sûre ainsi que de solutions de protection incendie qualitatives et fonctionnelles.

FINITIONS Février 2017

PRODUITS NOVOFERM
- Niveleurs de quai NovoDock L530i et VL6020
  Avec portes sectionnelles Thermo 40, sas d'étanchéité,
  butoirs en caoutchouc et aides à l'entrée
- Portes sectionnelles industrielles Alu 40 avec portillon indépendant de même face
- Portes à cadre tubulaire NovoFire en aluminium - T30/T90
- NovoPorta Premio Portes en tôle d'acier - T30 - T90 - MZ

PROJET
NSM-Löwen Entertainment

LIEU DU PROJET
Bingen

Maître d'ouvrage
NSM-Löwen Entertainment GmbH

Architecte
Ingénieur diplômé Olaf Neusch, Sigmaringen

PRODUITS NOVOFERM
- Niveleurs de quai NovoDock L500i
- Sas d'étanchéité NovoSeal S420
- Jeu d'aides à l'entrée avec cales pour roues électriques
- Jeu de butoirs en acier
- Portes sectionnelles industrielles NovoDoor Thermo 45
- Portes rapides NovoSpeed Heavy Indoor
- Portes multi-usages MZ 53-1 ou MZ 53-2
- Portes coupe-feu T30-1 N2/50





Technique et détails

Caractéristiques techniques Novodock L730I

Données techniques

Caractéristiques du produit

L730i ISO

L730i standard

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

GreenSLOD

IsoPlus

DoorPlus

o

o

SafetyPlus

o

o

Charge nominale selon EN 1398 en kN

60

60

Longueurs nominales (NL) en mm

2.000, 2.500, 3.000

2.000, 2.500, 3.000

Largeurs nominales en mm

2.000, 2.250

2.000, 2.250

Hauteur de construction

600 mm

700 mm/725 mm1)

800 mm /830 mm2)

jusqu'à 3.000 mm (NL)

jusqu'à 3.000 mm (NL)

900 mm/1200 mm3)

à 3.000 mm (NL)

à 3.000 mm (NL)

Longueur de la section d'avance/de rabattement en mm

● 700 / o 1.000

● 500 / o 700 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

IP 65

Puissance du moteur en kW

max. 1,5

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

8/10

Avance/clavette Tôle larmée en mm

12/14

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

350 (400)/370 (400)

320/3404)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

Longueur nominale 2500, hauteur 700 /7251)/8302)

400 (430)/370 (370)

370/3104)

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur de construction 700

Longueur nominale 3000, hauteur 600

Longueur nominale 3000, hauteur 700/7251)/8302)

340 (370)/330 (350)

310/3104)

Longueur nominale 3000, hauteur 800 /9002)

400 (430)/370 (400)

370/3504)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

12,5 %

Commande

Novo i-Vision

Novo i-Vision

Version Novo i-Vision

● TA | oTAD

● TA | o TAD

Interface de communication Novoferm (NCI)

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

o

galvanisé

o

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques NovoDock L530
Caractéristiques du produit

L530

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.500, 3.000

Largeurs nominales en mm

1.750, 2.000, 2.250, 2.400

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

● 500 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur 600

330 (405)/300 (315)

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

360 (440)/400 (435)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

430 (500)/290 (280)

Longueur nominale 2500, hauteur 700 /7251)/8302)

470 (540)/370 (390)

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

420 (475)/270 (260)

Longueur nominale 3000, hauteur 700/7251)/8302)

480 (565)/400 (390)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo SuperVision 5

Version Novo i-Vision

o TA | o TAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques NovoDock L530R
Caractéristiques du produit

L530R

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.500, 2.750, 3.000

Largeurs nominales en mm

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

● 500 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur 600

330 (405)/300 (315)

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

360 (440)/400 (435)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

430 (500)/290 (280)

Longueur nominale 2500, hauteur 700 /7251)/8302)

470 (540)/370 (390)

Longueur nominale 2750, hauteur 600

400 (500)/270 (270)

Longueur nominale 2750, hauteur de construction 700

430 (530)/350 (370)

Longueur nominale 3000, hauteur 600

420 (475)/270 (260)

Longueur nominale 3000, hauteur 700/7251)/8302)

480 (565)/400 (390)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo SuperVision 5

Version Novo i-Vision

o TA | o TAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques NovoDock L550I
Caractéristiques du produit

L550i

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

GreenSLOD

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

100

Longueurs nominales (NL) en mm

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

Largeurs nominales en mm

2.000, 2.250, 2.400

Hauteur de construction

600 mm

700 mm/725 mm1)

jusqu'à 2.500 mm (NL)

800 mm /830 mm2)

à 3.000 mm (NL)

900 mm/1200 mm3)

à partir de 3.500 mm (NL)

Longueur de la section d'avance/de rabattement en mm

500

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

10/12

Avance/clapet Tôle larmée en mm

15/17

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

300/400

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

Longueur nominale 2500, hauteur 700 /7251)/8302)

300/400

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

Longueur nominale 3000, hauteur 700/7251)/8302)

Longueur nominale 3000, hauteur 800 /9002)

370/400

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur 900/12003)

450/400

Longueur nominale 4000, hauteur de construction 900/12003)

450/400

Longueur nominale 4500, hauteur de construction 900/12003)

450/400

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo i-Vision

Version Novo i-Vision

● TA | o TAD

Interface de communication Novoferm (NCI)

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques NovoDock P1530
Caractéristiques du produit

P1530

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

o

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.440 (2.500), 3.000

Largeurs nominales en mm

2.000, 2.200, 2.250

Hauteur de construction

600 mm

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

● 500 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

360 (460)/380 (430)

Longueur nominale 2250, hauteur de construction 600

Longueur nominale 2500, hauteur 600

Longueur nominale 2500, hauteur 700 /7251)/8302)

470 (590)/350 (390)

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

Longueur nominale 3000, hauteur 700/7251)/8302)

480 (590)/400 (380)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo SuperVision 5

Version Novo i-Vision

o TA | o TAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Données techniques NovoDock VL6020
Caractéristiques du produit

VL6020

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

GreenSLOD

IsoPlus

DoorPlus

SafetyPlus

Charge nominale selon EN 1398 en kN

60/20

Longueurs nominales (NL) en mm

3.500, 4.000, 4.500, 5.000

Largeurs nominales en mm

2.000

Hauteur de construction

600 mm

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

jusqu'à 5.000 mm (NL)

Longueur de la section d'avance/de rabattement en mm

● 500 / o 1.000

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 54

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

Avance/clapet Tôle larmée en mm

15/17

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

Longueur nominale 2000, hauteur 700 /7251)/8302)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

Longueur nominale 2500, hauteur 700 /7251)/8302)

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

Longueur nominale 3000, hauteur 700/7251)/8302)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

400/600

Longueur nominale 4000, hauteur de construction 900/12003)

400/650

Longueur nominale 4500, hauteur de construction 900/12003)

400/750

Longueur nominale 5000, hauteur 1200

400/775

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Commande à 5 boutons

Version Novo i-Vision

Interface de communication Novoferm (NCI)

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques du NovoDock L320
Caractéristiques du produit

L320

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.500, 2.750, 3.000

Largeurs nominales en mm

2.000, 2.100, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 0,75

Caractéristique de constructionPlateau Tôle larmée en mm

6/8

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

360/300

Longueur nominale 2000, hauteur 700 /7251)/8302)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

380/270

Longueur nominale 2500, hauteur 700 /7251)/8302)

Longueur nominale 2750, hauteur 600

390/270

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

400/260

Longueur nominale 3000, hauteur 700/7251)/8302)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo Classic Plus

Version Novo i-Vision

o HA | o HAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques du NovoDock L320R
Caractéristiques du produit

L320R

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.500, 2.750, 3.000

Largeurs nominales en mm

1.710, 1.750, 1.960, 2.000, 2.060, 2.100, 2.160, 2.200, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 0,75

Caractéristique de constructionPlateau Tôle larmée en mm

6/8

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

360/300

Longueur nominale 2000, hauteur de construction 700 /7251)/8302)

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

380/270

Longueur nominale 2500, hauteur 700 /7251)/8302)

Longueur nominale 2750, hauteur 600

390/270

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

400/260

Longueur nominale 3000, hauteur 700/7251)/8302)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo Classic Plus

Version Novo i-Vision

o HA | o HAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques Novodock L320E
Caractéristiques du produit

L320e

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

IsoPlus

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.250, 2.500, 3.000

Largeurs nominales en mm

2.000

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 0,75

Caractéristique de constructionPlateau Tôle larmée en mm

6/8

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur 600

360/270

Longueur nominale 2000, hauteur 700 /7251)/8302)

Longueur nominale 2250, hauteur de construction 600

360/270

Longueur nominale 2500, hauteur 600

330/270

Longueur nominale 2500, hauteur 700 /7251)/8302)

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

270/270

Longueur nominale 3000, hauteur 700/7251)/8302)

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo Classic Plus

Version Novo i-Vision

o HA | o HAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques du NovoDock P1320
Caractéristiques du produit

P1320

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

o

GreenSLOD

IsoPlus

o

DoorPlus

o

SafetyPlus

o

Charge nominale selon EN 1398 en kN

60

Longueurs nominales (NL) en mm

2.000, 2.440 (2.500), 3.000

Largeurs nominales en mm

2.000, 2.200, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

800 mm /830 mm2)

900 mm/1200 mm3)

Longueur de la section d'avance/de rabattement en mm

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 0,75

Caractéristique de constructionPlateau Tôle larmée en mm

6/8

Avance/clapet Tôle larmée en mm

12/14

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur de construction 600

Longueur nominale 2000, hauteur 700 /7251)/8302)

360/320

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

Longueur nominale 2500, hauteur 700 /7251)/8302)

380/290

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

Longueur nominale 3000, hauteur 700/7251)/8302)

400/290

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

Longueur nominale 3500, hauteur de construction 900/12003)

Longueur nominale 4000, hauteur de construction 900/12003)

Longueur nominale 4500, hauteur de construction 900/12003)

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo Classic Plus

Version Novo i-Vision

o HA | o HAD

Interface de communication Novoferm (NCI)

o

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO
Caractéristiques techniques du NovoDock L350i
Caractéristiques du produit

L350i

avec avance

avec clavette rabattable

Dock ISO

Packs d'options

GreenPlus

GreenSLOD

IsoPlus

o

DoorPlus

SafetyPlus

o

Charge nominale selon EN 1398 en kN

100

Longueurs nominales (NL) en mm

2.000, 2.500, 3.000, 3.500, 4.000, 4.500

Largeurs nominales en mm

1.750, 2.000, 2.250

Hauteur de construction

600 mm

jusqu'à 3.000 mm (NL)

700 mm/725 mm1)

jusqu'à 3.000 mm (NL)

800 mm /830 mm2)

à 3.000 mm (NL)

900 mm/1200 mm3)

à partir de 4.000 mm (NL)

Longueur de la section d'avance/de rabattement en mm

400

Alimentation électrique

3 N~400 V/50 Hz/16 A

Degré de protection

IP 65

Puissance du moteur en kW

max. 1,5

Caractéristique de constructionPlateau Tôle larmée en mm

8/10

Avance/clapet Tôle larmée en mm

15/17

Valeurs de pontage vers le haut / vers le bas (avance de 1000 mm)

Longueur nominale 2000, hauteur 600

250/290

Longueur nominale 2000, hauteur 700 /7251)/8302)

290/340

Longueur nominale 2250, hauteur 600

Longueur nominale 2500, hauteur 600

310/270

Longueur nominale 2500, hauteur 700 /7251)/8302)

360/330

Longueur nominale 2750, hauteur 600

Longueur nominale 2750, hauteur 700

Longueur nominale 3000, hauteur 600

360/270

Longueur nominale 3000, hauteur 700/7251)/8302)

430/330

Longueur nominale 3000, hauteur 800 /9002)

Longueur nominale 3500, hauteur 800

520/350

Longueur nominale 3500, hauteur 900/12003)

Longueur nominale 4000, hauteur 900/12003)

570/350

Longueur nominale 4500, hauteur de construction 900/12003)

620/350

Longueur nominale 5000, hauteur 1200

inclinaison maximale autorisée selon EN 1398

12,5 %

Commande

Novo i-Vision

Version Novo i-Vision

● HAR1

Interface de communication Novoferm (NCI)

Couleurs

RAL 5010 (bleu gentiane)

RAL 7016 (gris anthracite)

RAL 9005 (noir)

autres teintes RAL

o

galvanisé

o

● Standard o Option 1) seulement P1320 2) seulement L730i 3) seulement VL6020 4) avance 700/1.000 comme pour L730i ISO

Montage

Méthodes d'installation et solutions de remplacement

Vous trouverez ci-dessous des méthodes de montage et des solutions de remplacement pour nos niveleurs de quai.

Méthodes de montage des niveleurs de quai

Méthodes de montage des niveleurs de quai

AX/AZ - SOLUTION D'ÉCHANGE À SOUDER

Avec cette méthode, le pont est livré avec un cadre en acier plat. Celui-ci est ensuite soudé au profilé en acier présent dans le sol du hall.

Cette variante convient parfaitement aux ponts de remplacement, lorsque le cadre de l'ancien pont peut rester dans le sol.
Le remplacement peut alors généralement être effectué en une journée.

Cornière a = min. 100 mm

BX/BZ - PRÉ-CADRE À SOUDER

Le pont est réalisé avec un cadre en équerre dont les branches se posent ensuite dans ce que l'on appelle le pré-cadre et y sont soudées. Ce précadre se compose d'une équerre avec un fer plat rapporté, qui est intégré dans la dalle de plancher avant le scellement. Le précadre peut également être livré en option par Novoferm pour être monté par le client. Cette variante est préférée pour pouvoir terminer le sol du hall indépendamment du pont.

Le pont peut alors être livré et monté ultérieurement.

Cornière selon le plan de montage

CX/CZ - CADRE DE PONT À SCELLER DANS LE BÉTON

Le cadre du pont est équipé d'ancrages muraux qui sont soudés aux goujons d'acier à béton fournis par le client. Le bétonnage peut ensuite être effectué.

La hauteur de bétonnage est de 110 mm maximum pour cette variante. L'avantage de cette variante est la facilité de réalisation de la fosse. De plus, le sol du hall peut être entièrement terminé, à l'exception de la rainure périphérique.

a = 100 mm, b = 150 mm

DX/DZ - CADRE DE PONT À BÉTONNER POUR UNE STRUCTURE EN BÉTON PLUS HAUTE

Cette version est très similaire à la méthode CX/CZ décrite précédemment et ne diffère que par la hauteur de bétonnage. Le cadre surélevé est livré avec des vis de nivellement latérales et arrière. Cette variante permet de couvrir des structures de sol de 100 à 250 mm.

Cette méthode est souvent utilisée pour les grandes quantités et l'utilisation d'éléments préfabriqués en béton.

a = 100 à 250 mm (hauteur de bétonnage)

EX/EZ - MODÈLE DE BOX À BÉTONNER

Dans cette variante, le pont de chargement est réalisé sous forme de caisson fermé sur trois côtés. Celle-ci est fixée au sol, reliée à l'armature et sert ensuite de coffrage. Avec cette méthode très simple, le pont est livré et monté dès le début de la construction. La réalisation coûteuse d'une fosse n'est donc pas nécessaire.

En raison de sa simplicité, cette méthode est aujourd'hui très souvent utilisée pour la mise à niveau de ponts dans des bâtiments existants et des sols finis.

FX/FZ - CADRE DE PONT COMME MODÈLE FIXE

Dans cette version, le pont est soudé dans la partie avant aux profilés en acier présents dans le fond de la fosse. Le pont s'appuie sur le fond de la fosse ou, dans le cas de ponts accessibles par le dessous, sur un socle en maçonnerie à l'arrière. Pour l'encadrement de la fosse, il est recommandé d'utiliser des cornières de protection des bords du sol sur trois côtés.

Cette variante est le plus souvent utilisée lorsqu'il n'est pas nécessaire de passer sous le pont.

Cornière a=50mm,s=5mm

Solutions de remplacement Niveleurs de quai

Solutions de remplacement Niveleurs de quai

REMPLACEMENT LE PLUS FACILE ET LE PLUS RAPIDE
Grâce à la nouvelle variante de cadre GZ, le remplacement d'un niveleur de quai existant peut se faire en un temps record. Les cadres latéraux en équerre se posent sur le cadre en acier existant et peuvent être soudés après un bref alignement. Le cadre arrière en acier plat offre une transition en douceur entre le sol du hall et le nouveau niveleur de quai.

AVANTAGES DU PRODUIT

  • Alignement facile
  • Pallie les tolérances dimensionnelles
  • Pas besoin de "calage" avec des tôles d'acier
  • Pas d'espace d'air sur les parties latérales du cadre

La L530R avec avance et cadre GZ

La L320R avec cale pliante et cadre GZ.

GZ - Solution d'échange à souder comme base.

Nous avons éveillé votre intérêt ?

Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.

Nous nous ferons un plaisir de vous aider.
