Systèmes de portes coulissantes NovoSlide

pour portes en bois et en verre

La plus grande diversité d'aménagement avec une technique de rails de roulement ultramoderne pour les exigences les plus élevées
Le souhait croissant d'une utilisation optimisée de l'espace, mais aussi d'un habitat plus efficace et plus confortable, combiné à la vague tendance d'une esthétique de rangement, sont des besoins qui se font de plus en plus sentir. À cela s'ajoutent la hausse des loyers, les petits appartements et le besoin croissant d'un espace de vie à la fois libre et flexible.

Optez pour les systèmes de portes coulissantes NovoSlide Wall pour une utilisation optimale de l'espace dans votre maison.

Aperçu des types de portes coulissantes

NovoSlide Wall, comme système de porte coulissante se déplaçant devant le mur

NovoSlide Pocket, système de porte coulissante se déplaçant dans le mur comme boîte murale en forme démontée

NovoSlide Frame, système de porte coulissante se déplaçant devant le mur avec huisserie de passage en acier intégrée

POINTS FORTS ET CARACTÉRISTIQUES

Détails NovoSlide Pocket

Détails NovoSlide Pocket

SYSTÈME DE PORTES COULISSANTES DANS LE MUR

Le système de porte coulissante NovoSlide Pocket s'intègre parfaitement dans l'ouverture du mur. Composé d'un caisson métallique sur mesure, d'un rail de roulement stable en aluminium avec kits de ferrures pour portes en bois ou tout verre fournies par le client et d'une huisserie en acier en option, il offre un maximum de liberté pour des plans innovants. Ainsi, NovoSlide Pocket fait bonne figure aussi bien dans l'habitat privé que dans la construction de bâtiments.
Le système de portes coulissantes est conçu pour le montage dans des cloisons sèches et est disponible dans les largeurs de vantail standard de 610 mm à 1.235 mm.

Dimensions spéciales sur demande.

DES AVANTAGES DE MONTAGE CONVAINCANTS

  • montage rapide grâce à un nombre réduit de composants
  • accessoires de montage complets inclus
  • y compris les vis nécessaires pour le revêtement en placoplâtre sur le chantier
  • transport facile vers et sur le chantier grâce à l'emballage pratique en carton du système démonté pour le transport
  • rail de roulement et porte réversibles
  • position de stationnement réglable après le montage du panneau de porte
  • marquage du métrage pour simplifier le montage
  • compensation de la hauteur au moyen de pieds réglables en option
  • également disponible en tant qu'élément prémonté

CONFORT D'UTILISATION MAXIMAL

  • amortisseur de fermeture des deux côtés jusqu'à un poids de vantail de 80 kg
  • pas besoin de butées de fin de course, l'amortisseur gare la porte en douceur
  • fonctionnement très silencieux grâce à un système de roulettes sur roulement à billes
  • portes en bois ou en verre et ferrures au choix

OPTIONAL

  • avec huisserie en acier ou variante sans huisserie grâce à l'embrasure en placoplâtre de Novoferm ou à l'huisserie en bois fournie par le client
  • entraînement à sustentation magnétique moderne, contrôlable par Touch-To-Open, par interrupteur tactile sans contact, par détecteur de radar ou par App.
Détails NovoSlide Wall

Détails NovoSlide Wall

SYSTÈME DE PORTE COULISSANTE DEVANT LE MUR

La solution de porte coulissante NovoSlide Wall convainc par son confort d'utilisation optimal et son design attrayant.

DES AVANTAGES DE MONTAGE CONVAINCANTS

  • compensation pour les huisseries et plinthes déjà existantes intégrée dans le rail
  • construction très stable du rail de roulement grâce à un profilage optimal
  • montage mural simple grâce au profilé en aluminium pré-percé (perçage de trous étagés)
  • montage très simple des caches grâce à la "technique des clips".
  • accessoires de montage complets inclus pour le montage du panneau de porte sur les chariots, par ex. les ferrures de serrage pour portes en verre

CONFORT D'UTILISATION MAXIMAL

  • amortisseur de fermeture des deux côtés de série pour un confort maximal jusqu'à un poids de vantail de 80 kg
  • pas de butées de fin de course nécessaires, car l'amortisseur gare le vantail en douceur des deux côtés
  • fonctionnement ultra-silencieux grâce au système de roulettes sur roulement à billes
  • y compris guidage au sol Deluxe avec profilé en aluminium et guidage à galets en plastique sur roulement à billes pour un fonctionnement extrêmement silencieux et lame de guidage en plastique
  • en option, également avec un entraînement à sustentation magnétique moderne, pouvant être commandé par Touch-To-Open, par interrupteur tactile sans contact, par détecteur de radar ou par App.

GRANDE VARIÉTÉ DE DESIGNS

  • Portes en bois ou en verre et ferrures au choix de l'utilisateur
  • sur des murs massifs ou des cloisons sèches
  • Largeur de vantail possible à partir de 580 mm
  • longueur max. du rail de roulement 5.800 mm

UTILISATION UNIVERSELLE

  • pour l'habitat privé ou la construction de bâtiments
  • pour la rénovation ou la construction neuve
  • Les portes coulissantes pour les plans modernes laissent une marge de manœuvre, économisent un espace précieux et créent de la place.
Détails NovoSlide Frame

Détails NovoSlide Frame

SYSTÈME DE PORTE COULISSANTE DEVANT LE MUR AVEC HUISSERIE DE PASSAGE EN ACIER INTÉGRÉE

Le système de portes coulissantes NovoSlide Frame avec huisserie en acier intégrée ainsi que profil d'entrée latéral est parfaitement conçu pour les solutions de passage très sollicitées et très fréquentées.

GRANDE VARIÉTÉ DE DESIGNS

  • Portes en bois ou en verre fournies par le client, ainsi que les ferrures de votre choix
  • dans des cloisons massives ou sèches
  • Largeur du panneau de porte possible à partir de 580 mm
  • longueur max. du rail de roulement 5.800 mm
  • Huisserie enveloppante avec montants de butée, à 1 paroi pour les murs massifs ou le montage en accompagnement du mur dans les cloisons sèches ou à 2 parois pour le montage ultérieur dans les cloisons sèches ou la maçonnerie
  • nombreuses variantes possibles, par ex. avec imposte ou partie latérale
  • également pour des solutions de portes coulissantes à deux vantaux
  • différentes géométries de profilés d'huisserie en ce qui concerne les rayons et la rainure d'ombre sur la face opposée du vantail de porte
  • en option, amortisseur de fermeture des deux côtés pour un confort maximal jusqu'à un poids de vantail de 80 kg
  • en option, également possible avec un rail de roulement de haute qualité pour les portes > 100 kg avec l'amortisseur de fermeture correspondant

Il convient donc idéalement à une utilisation dans les domaines suivants

  • Chambres de patients dans les hôpitaux et les cliniques ou les maisons de soins
  • Cabinets médicaux
  • résidences universitaires
  • bâtiments administratifs publics
  • hôtels et restaurants
  • mais bien sûr aussi pour la construction de logements privés

DES AVANTAGES DE MONTAGE CONVAINCANTS

  • réviosionnabilité du rail de roulement
  • perçage en usine pour la fixation du caisson de roulement au mur
  • rail de roulement fourni en vrac pour un montage rapide sur le chantier
Entraînement magnétique pour portes coulissantes Rapid

Entraînement magnétique pour portes coulissantes Rapid

NOVOSLIDE WALL RAPID

  • pour un montage mural ou, en option, au plafond
  • représentée ici : maçonnerie avec panneau de porte en bois
  • pour les panneaux de porte en bois, toujours avec guidage au sol sur roulement à billes et ferrure encastrée

NOVOSLIDE POCKET RAPID

  • avec huisserie en acier en deux parties, soudée ou démontée, galvanisée et avec couche d'apprêt ou en option avec embrasure GK (représentée ici), la largeur d'ouverture est réduite pour les vantaux de portes tout verre
  • Huisserie en bois possible sur le site
  • représentée ici : Construction à sec avec panneau de porte en bois

NOVOSLIDE FRAME RAPID

  • avec huisserie d'angle ou huisserie périphérique en une ou deux parties galvanisée et apprêtée
  • nombreuses variantes d'exécution possibles
  • représentée ici : Maçonnerie avec panneau de porte en bois, chambranle en une pièce

TECHNIQUE ET DÉTAILS

DONNÉES TECHNIQUES NOVOSLIDE POCKET

DONNÉES TECHNIQUES NOVOSLIDE POCKET

NOVOSLIDE POCKET

Le système de porte coulissante NovoSlide Pocket comprend tous les éléments dont vous avez besoin pour réaliser une porte coulissante se déplaçant dans le mur.

  • au choix pour portes en bois ou en verre
  • au choix en version kit emballée dans un carton / ou en éléments encastrés prémontés (sur demande)

L'élément autoportant comprend pour une porte :
1 x élément de construction système / pré-confectionné sur mesure
1 x profilé de rail réversible
1 x guidage au sol pour bois ou verre
1 x chariot à doubles galets sur roulement à billes pour amortissement des deux côtés
1 x chariot à doubles galets sur roulement à billes avec brosse de nettoyage intégrée
1 x kit de ferrureKit pour bois ou verre
1 x kit de vis pour montage des éléments
1 x kit de vis pour revêtement en placoplâtre
1 x aides au montage pour revêtement
1 x instructions de montage

Dimensions de panneaux de porte disponibles

Largeur 610 / 735 / 860 / 985 / 1.110 / 1.235 mm
Hauteur 1.985 / 2.110 / 2.235 mm
en stock

Pour épaisseur de paroi finie 125 mm / 150 mm en construction sèche.

Le kit de chariot comprend en principe un amortissement des deux côtés jusqu'à un poids de panneau de porte de 80 kg pour des largeurs de panneau de porte à partir de 610 mm. La position de stationnement de la porte s'effectue par un simple positionnement des activateurs dans le rail de roulement et peut également être effectuée ultérieurement. Des repères intégrés sur tous les profilés longitudinaux facilitent l'ajustage sur le sol fini.

Compensation de la hauteur au moyen de pieds réglables en option. Épaisseur du panneau de porte pour les portes en bois jusqu'à 40 mm, pour les portes en verre au choix 8 mm ou 10 mm.

Coupe horizontale : NovoSlide Pocket avec huisserie en acier Novoferm (en haut de l'illustration) ou, en alternative, embrasure en placoplâtre Novoferm (en bas de l'illustration) ; également possible avec huisserie en bois (à la charge du client)

NovoSlide Pocket, disposition des profils ; TBH = hauteur du panneau de porte, TBB = largeur du panneau de porte, MB = largeur de montage

Coupe verticale : NovoSlide Pocket, avec friction GK

DONNÉES TECHNIQUES NOVOSLIDE WALL

DONNÉES TECHNIQUES NOVOSLIDE WALL

NOVOSLIDE WALL

Le système de porte coulissante NovoSlide Wall comprend tous les éléments dont vous avez besoin pour monter une porte coulissante devant le mur, y compris le rail de roulement et le cache, ainsi que le kit de galets amortis des deux côtés pour une fermeture en douceur de la porte.

Lekit comprend pour une porte
1 x profilé de rail de roulement incl. chambre creuse pour la distance au mur
1 x guidage au sol pour bois ou verre
1 x chariot à doubles galets sur roulement à billes pour amortissement des deux côtés
1 x chariot à doubles galets sur roulement à billes avec brosse de nettoyage intégrée
1 x jeu de ferrures pour bois ou verre
1 x cache à clipser en aluminium anodisé EV1, en option également en aspect inox
2 x embout plastique
1 x petites pièces et accessoires de montage
1 x instructions de montage

La géométrie du rail de roulement comprend une distance au mur intégrée au moyen d'une chambre creuse en 3 dimensions.

Afin d'égaliser la distance par rapport au mur, par exemple pour les plinthes / les encadrements de porte / les interrupteurs ou les panneaux Smarthome fournis par le client, nous avons dans notre gamme des largeurs de profil de 47 mm, 53 mm et 59 mm.

Longueur de profil disponible

2.050 / 2.500 / 3.500 / 5.800 mm

Le kit de chariot comprend en principe un amortissement des deux côtés jusqu'à un poids de panneau de porte de 80 kg pour une largeur de panneau de porte à partir de 580 mm. La position de stationnement de la porte s'effectue par un simple positionnement des activateurs dans le rail de roulement. Le profilé est pré-percé à une distance de 250 mm.

Épaisseur du panneau de porte pour les portes en bois jusqu'à 40 mm, pour les portes en verre, au choix 8 mm ou 10 mm.

Les indications de hauteur et de largeur de la taille du panneau de porte à déterminer peuvent être calculées par les dimensions de déduction selon les instructions de montage.

NovoSlide Wall, largeur de profil 53 mm,
Panneau de porte en bois et huisserie en acier, 10 mm de rabattement

NovoSlide Wall, largeur de profil 47 mm,
panneau de porte tout verre et huisserie en acier, 10 mm de rabattement

NovoSlide Wall, largeur de profil 59 mm,
panneau de porte en bois et huisserie en acier, 16 mm de recouvrement avec guidage au sol Deluxe

NovoSlide Wall, largeur de profil 53 mm,
panneau de porte tout verre et huisserie en acier, 16 mm de recouvrement

DONNÉES TECHNIQUES NOVOSLIDE FRAME

DONNÉES TECHNIQUES NOVOSLIDE FRAME

NOVOSLIDE FRAME

Le système de porte coulissante NovoSlide Frame se déplaçant devant le mur est un élément préfabriqué composé d'une huisserie périphérique en acier avec un caisson de rail de roulement soudé.

  • au choix pour portes en bois ou en verre
  • 1 ou 2 vantaux.
  • 1 pce pour un montage en accompagnement du mur
  • en 2 parties pour un montage ultérieur

L'élément autoportant comprend pour une porte
1 x élément de construction système / pré-confectionné sur mesure
1 x profilé de rail de roulement
1 x guidage au sol pour bois ou verre
1 x chariot à doubles galets sur roulement à billes pour amortissement des deux côtés (en option)
1 x chariot à doubles galets sur roulement à billes avec brosse de nettoyage intégrée
1 x jeu de ferrures pour bois ou verre
1 x instructions de montage

Dimensions de panneaux de porte disponibles

  • toutes les dimensions spécifiques au client sont possibles
  • épaisseurs de panneaux de porte spéciales également réalisables
  • pour toutes les épaisseurs de mur en construction massive ou sèche
  • nombreuses autres options comme les impostes ou les parties latérales
  • différentes géométries de profilés d'huisserie en ce qui concerne les rayons et les rainures d'ombre sur la face opposée du vantail de porte

NovoSlide Frame coulissant devant le mur avec huisserie enveloppante pour maçonnerie

NovoSlide Frame coulissant devant le mur avec huisserie enveloppante pour maçonnerie

NovoSlide-Frame coulissant devant le mur avec chambranle d'angle pour maçonnerie

NovoSlide-Frame coulissant devant le mur avec chambranle d'angle pour maçonnerie

NovoSlide-Frame se déplaçant devant le mur avec porte en verre avec huisserie enveloppante d'une seule pièce pour un montage en accompagnement du mur dans des cloisons sèches

NovoSlide-Frame se déplaçant devant le mur avec porte vitrée avec huisserie enveloppante d'une seule pièce pour un montage en accompagnement du mur dans des cloisons sèches

NovoSlide-Frame coulissant devant le mur avec huisserie enveloppante en deux parties pour un montage ultérieur dans des cloisons sèches

NovoSlide-Frame coulissant devant le mur avec huisserie périphérique en deux parties pour un montage ultérieur dans des cloisons sèches

DONNÉES TECHNIQUES NOVOSLIDE ENTRAÎNEMENT RAPID

NOVOSLIDE WALL RAPID

  • pour un montage mural ou, en option, au plafond
  • représentée ici : maçonnerie avec panneau de porte en bois
  • pour les panneaux de porte en bois, toujours avec guidage au sol sur roulement à billes et ferrure encastrée

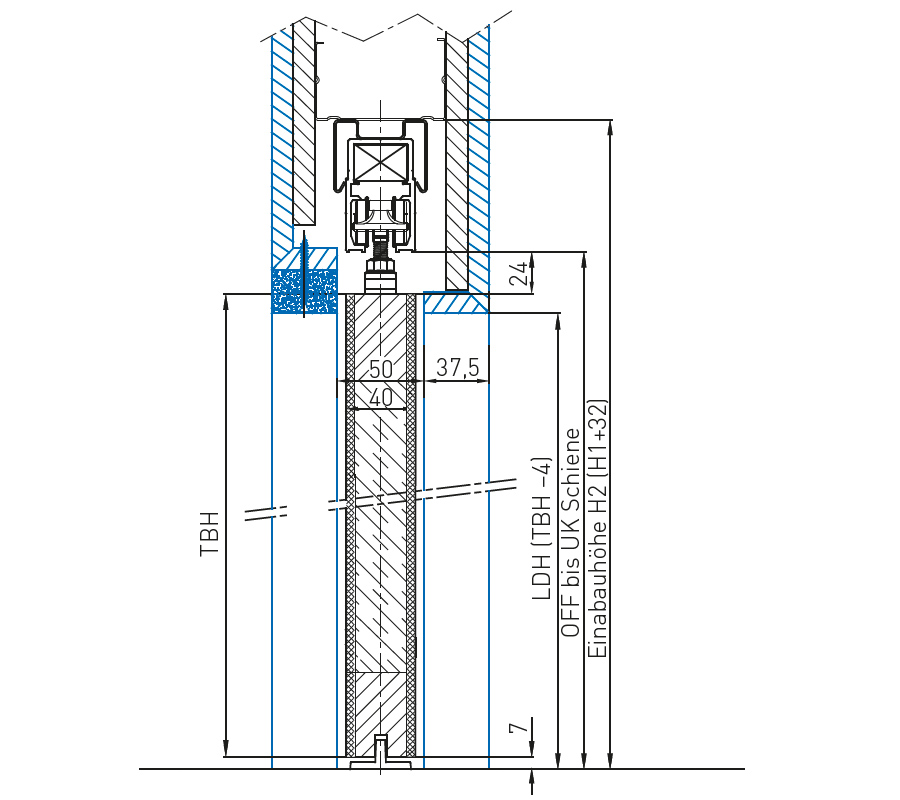

NOVOSLIDE POCKET RAPID

  • avec huisserie en acier en deux parties, soudée ou démontée, galvanisée et avec couche d'apprêt ou en option avec embrasure GK (représentée ici), la largeur d'ouverture est réduite pour les vantaux de portes tout verre
  • Huisserie en bois possible sur le site
  • représentée ici : Construction à sec avec panneau de porte en bois

NOVOSLIDE FRAME RAPID

  • avec huisserie d'angle ou huisserie périphérique en une ou deux parties galvanisée et apprêtée
  • nombreuses variantes d'exécution possibles
  • représentée ici : Maçonnerie avec panneau de porte en bois, chambranle en une pièce
