PORTES COULISSANTES COUPE-FEU ET ANTI-FUMÉE

Sécurité contrôlée pour les fermetures coupe-feu dans les constructions industrielles et les bâtiments publics

De nombreux très grands bâtiments, comme les parkings, les parkings souterrains et les centres commerciaux, ont besoin de portes spéciales. Il y a de nombreuses raisons à cela, notamment les exigences de sécurité qui jouent un rôle important.

Ce type de fermetures coupe-feu est couvert par les normes de produits européennes EN 16034 ("Fermetures coupe-feu") et EN 13241 ("Portes"). La nouvelle porte coulissante coupe-feu NovoSlide Industry de Novoferm a été spécialement conçue pour répondre à ces normes européennes exigeantes.

Notre porte peut donc être utilisée de manière fiable dans toute l'Europe en tant qu'élément de construction portant le marquage CE. Afin de répondre aux différentes exigences en matière de construction en Europe, la porte satisfait à toutes les classes de temps courantes.

Aperçu des types de portes

Porte coulissante coupe-feu EI2 30 en version à 1 ou 2 vantaux.

Porte coulissante coupe-feu EI2 60 hautement résistante au feu , en version à 1 ou 2 vantaux.

Porte coulissante coupe-feu EI2 90 résistante au feu, en version à 1 ou 2 vantaux.

Porte coulissante coupe-feu EI2 120 hautement résistante au feu , en version à 1 ou 2 vantaux.

Comparaison des portes et caractéristiques

COMPARAISON DES PORTES COULISSANTES À 1 VANTAIL

APERÇU DES PORTES COULISSANTES COUPE-FEU ET ANTI-FUMÉE À 1 VANTAIL

Caractéristique

EI2 30

EI2 60

EI2 90

EI2 120

Feuille pleine en construction par éléments

-

-

-

-

Tablier de porte et profilés d'encadrement galvanisés

-

-

-

-

Classification (homologation)

Conforme aux normes DIN EN 16034 et DIN EN 13241 ;
a été testé par un organisme de contrôle officiel selon la norme DIN EN 1634-1
sur ses propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
a été testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur ses propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
est testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur les propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
est testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur les propriétés de protection contre l'incendie.

Exécutions

EI2 30

-

EI2 60

-

EI2 90

-

EI2 120

-

Protection contre la fuméeSa (feuille pleine)*

- Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

Protection contre la fumée S200 (feuille pleine)*

- Jusqu'à max. 30,4 m2

° Jusqu'à max. 30,4m2

° Jusqu'à max. 30,4m2

° Jusqu'à max. 30,4m2

Avec frein de fermeture de la porte (amortisseur radial)

-

-

-

-

Également avec système de blocage

°

°

°

°

Description
Dimensions autorisées

Ouverture libre à partir du bord supérieur du sol fini
1.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50 m2)

Ouverture libre à partir du bord supérieur du sol fini
1.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Ouverture libre à partir du bord supérieur du sol fini
1.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Ouverture libre à partir du bord supérieur du sol fini
1.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Tablier de porte : épaisseur env. 72 mm, tôle 0,75 mm, poids de l'élément env. 54 kg/ m2

-

-

-

-

Recouvrements nécessaires de l'ouverture de passage libre
par
Vantail de porte

Sur les côtés, respectivement

≥ 0 150 à l'entrée du portail 1)
≥ 195 dans la zone de rangement 1)

≥ 150 à l'entrée de la porte 1)
≥ 195 dans la zone de rangement 1)

≥ 150 à l'entrée de la porte 1)
≥ 195 dans la zone de rangement 1)

≥ 150 à l'entrée de la porte 1)
≥ 195 dans la zone de rangement 1)

Au linteau

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

En cas de montage bord à bord au plafond

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Zone de rangement pour porte ouverte (En cas de poids à l'avant)

LD + 495 1)

LD + 495 1)

LD + 495 1)

LD + 495 1)

Hauteur de linteau requise

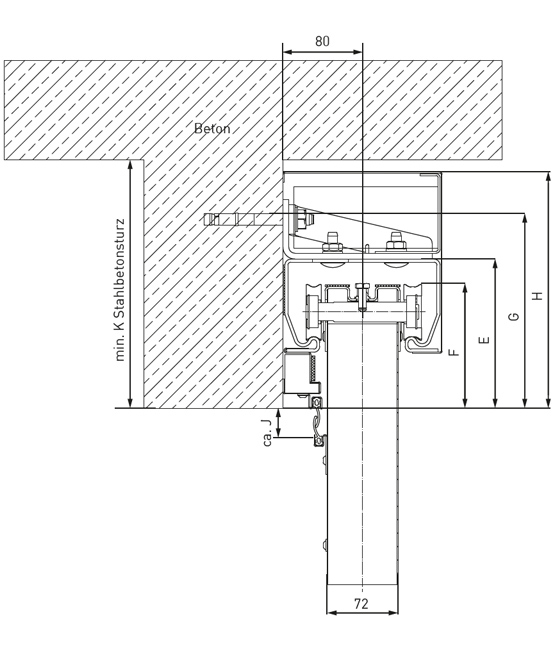

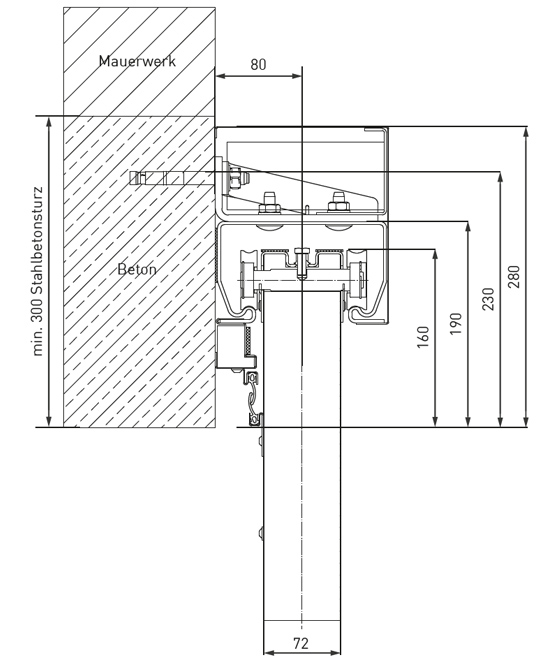

Montage mural à linteau normal

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

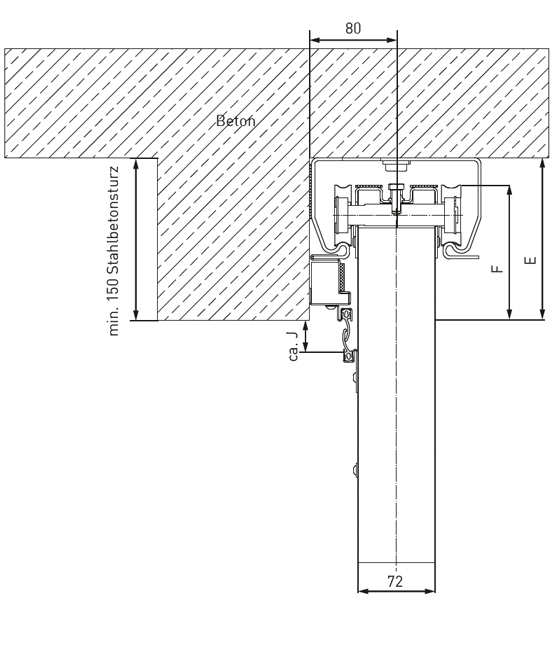

Montage bord à bord au plafond (linteau présent)

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

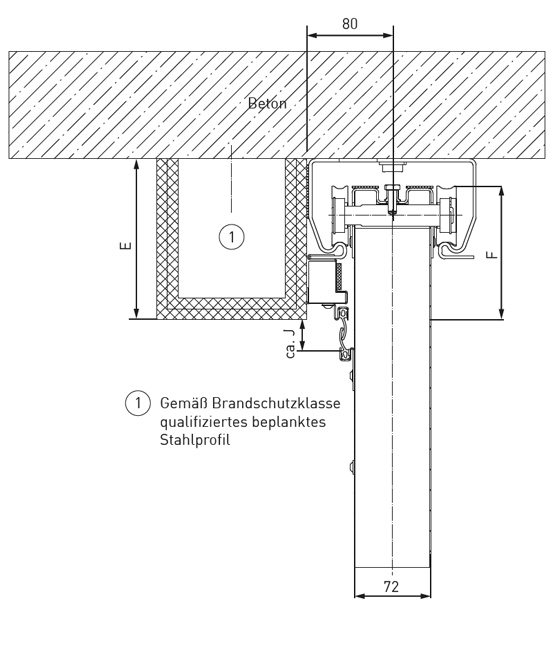

Montage bord à bord au plafond avec cache linteau

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

Poteau en acier revêtu
(selon les calculs statiques)

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

Pour les poteaux dans la zone de rangement, distance requise
par rapport au mur coupe-feu

Sans portillon

≥ 200

≥ 200

≥ 200

≥ 200

Avec portillon

≥ 230

≥ 230

≥ 230

≥ 230

Seuil pour la zone d'ouverture et de rangement

Uniquement nécessaire pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans la zone d'ouverture et
(tolérance max. 5 mm sur
toute la zone d'ouverture).

Prestations supplémentaires

Portillon incorporé Sa y compris ferme-porte

° Jusqu'à 46,5 m² max.

° Jusqu'à max. 46,5 m²

° Jusqu'à 46,5 m² max.

° Jusqu'à 46,5 m² max.

Portillon incorporé S200, ferme-porte inclus

° Jusqu'à 23,4 m² max.

° Jusqu'à 23,4 m² max.

° Jusqu'à 23,4 m² max.

° Jusqu'à 23,4 m² max.

Portillon incorporé dans l'embrasure

° Jusqu'à 23,4 m² max.

° Jusqu'à 23,4 m² max.

° Jusqu'à 23,4 m² max.

-

Serrure à loquet à crochet

°

°

°

°

Cache d'entrée latéral émoussé

°

°

°

°

Montage bord à bord au plafond

°

°

°

°

Aide à l'ouverture électrique

°

°

°

°

Vitrage

-

-

-

-

Fonction roue libre

-

-

-

-

Volets de plafond / de niche

-

-

-

-

Barre de freinage de sécurité

-

-

-

-

LD = dimension de passage libre OKF = bord supérieur du sol fini - = Comme série ° = En option - = Non disponible actuellement Toutes les dimensions sont en mm.

COMPARAISON PORTES COULISSANTES 2 VANTAUX

APERÇU DES PORTES COULISSANTES COUPE-FEU ET ANTI-FUMÉE À 2 VANTAUX

Caractéristique

EI2 30

EI2 60

EI2 90

EI2 120

Feuille pleine en construction par éléments

-

-

-

-

Tablier de porte et profilés d'encadrement galvanisés

-

-

-

-

Classification (homologation)

Conforme aux normes DIN EN 16034 et DIN EN 13241 ;
a été testé par un organisme de contrôle officiel selon la norme DIN EN 1634-1
sur ses propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
a été testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur ses propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
est testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur les propriétés de protection contre l'incendie.

Conforme à la norme DIN EN 16034 et DIN EN 13241 ;
est testé par l'organisme de contrôle officiel selon la norme DIN EN 1634-1
sur les propriétés de protection contre l'incendie.

Exécutions
EI2 30

-

EI2 60

-

EI2 90

-

EI2 120

-

Protection contre la fuméeSa (feuille pleine)*

- Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

° Jusqu'à 8.500 x 6.000 mm (max. 46,5 m²)
- En Allemagne (jusqu'à 8.500 x 6.000 mm) (max. 46,5 m²)

Protection contre la fumée S200 (feuille pleine)*

- Jusqu'à max. 28,3 m2

° Jusqu'à 28,3m2 max.

° Jusqu'à max. 28,3m2

° Jusqu'à 28,3m2 max.

Avec frein de fermeture de porte (amortisseur radial)

-

-

-

-

Également avec système de blocage

°

°

°

°

Description
Dimensions autorisées

Ouverture libre à partir du bord supérieur du sol fini
1.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50 m2)

Ouverture libre à partir du bord supérieur du sol fini
2.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Ouverture libre à partir du bord supérieur du sol fini
2.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Ouverture libre à partir du bord supérieur du sol fini
2.000 x 2.000 mm à 8.500 x 6.000 mm (max. 50m2)

Tablier de porte : épaisseur env. 72 mm, tôle 0,75 mm, poids de l'élément env. 54 kg/ m2

-

-

-

-

Recouvrements nécessaires de l'ouverture de passage libre
par
Vantail de porte
Sur les côtés, respectivement

≥ 195 dans la zone de rangement 1)

≥ 195 dans la zone de rangement 1)

≥ 195 dans la zone de rangement 1)

≥ 195 dans la zone de rangement 1)

Au linteau

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

En cas de montage bord à bord au plafond

≥ 120 1)

≥ 120 1)

≥ 120 1)

≥ 120 1)

Zone de rangement pour porte ouverte

Par vantail la moitié du LD +600 1)

Par vantail la moitié de la LD +600 1)

Par vantail la moitié de la LD +600 1)

Par vantail la moitié de la LD +600 1)

Hauteur de linteau requiseMontage mural à linteau normal

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

Montage bord à bord au plafond (linteau présent)

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

Montage bord à bord au plafond avec cache linteau

≥ 150 1)

≥ 150 1)

≥ 150 1)

≥ 150 1)

Poteau en acier revêtu
(selon les calculs statiques)

≥ 250 1)

≥ 250 1)

≥ 250 1)

≥ 250 1)

Pour les poteaux dans la zone de rangement, distance requise
par rapport au mur coupe-feu
Sans portillon

≥ 200

≥ 200

≥ 200

≥ 200

Avec portillon

≥ 230

≥ 230

≥ 230

≥ 230

Seuil pour la zone d'ouverture et de rangement

Uniquement nécessaire pour les portes étanches à la fumée S200:
Encastré: Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique: tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix: Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans les zones d'ouverture et de rangement
(tolérance maximale de 5 mm sur
toute la zone d'ouverture).

Nécessaire uniquement pour les portes étanches à la fumée S200 :
Encastré : Seuil encastré dans le sol
exclusivement par le client avant le montage de la porte,
après accord avec Novoferm
En applique : Tolérance de planéité pour le sol fini
en cas de seuil en applique dans la zone d'ouverture et
de rangement selon DIN 18202, tableau 3, ligne 4
Au choix : Suppression du seuil pour
sols plans et lisses sans joints dans la zone d'ouverture et
(tolérance max. 5 mm sur
toute la zone d'ouverture).

Prestations supplémentaires
Portillon incorporéSa / S200 y compris ferme-porte

° S200 : Jusqu'à 23,9 m² max.

° Sa : jusqu'à 46,5 m² max.

° S200: Jusqu'à max. 23,9m2

° Sa: Jusqu'à max. 46,5m2

° S200: Jusqu'à 23,9m2 max.

° Sa: Jusqu'à max. 46,5m2

° S200: Jusqu'à max. 23,9m2

° Sa: Jusqu'à max. 46,5m2

Portillon incorporé dans l'embrasure

°

°

°

-

Serrure à loquet à crochet

°

°

°

°

Montage bout à bout au plafond

°

°

°

°

Aide à l'ouverture électrique

Sur demande

Sur demande

Sur demande

Sur demande

Vitrage

-

-

-

-

Fonction roue libre

-

-

-

-

Volets de plafond / de niche

-

-

-

-

LD = dimension de passage libre OKF = bord supérieur du sol fini- = En série ° = En option - = Non disponible actuellement Toutes les dimensions en mm.
Points forts

Points forts

LE SYSTÈME OPTIMAL POUR TOUS LES DOMAINES D'APPLICATION DANS LA PROTECTION INCENDIE

OPTIQUE LISSE MÊME POUR LES GRANDES PORTES
Les surfaces planes 1 et l'assemblage des panneaux invisible sur la face avant assurent une esthétique uniforme et attrayante. Les revêtements des rails de roulement et du caisson de contrepoids assurent également un aspect particulièrement affleurant.

PORTS PORTABLES ÉLÉGANTS
Les portillons incorporés 2 permettent un passage confortable lorsque la porte est fermée, et ce en principe sans seuil et sans profil de butée inférieur. Cela permet d'éviter tout risque de trébuchement lors du passage. Avec leurs cadres étroits, elles sont discrètes et élégantes.

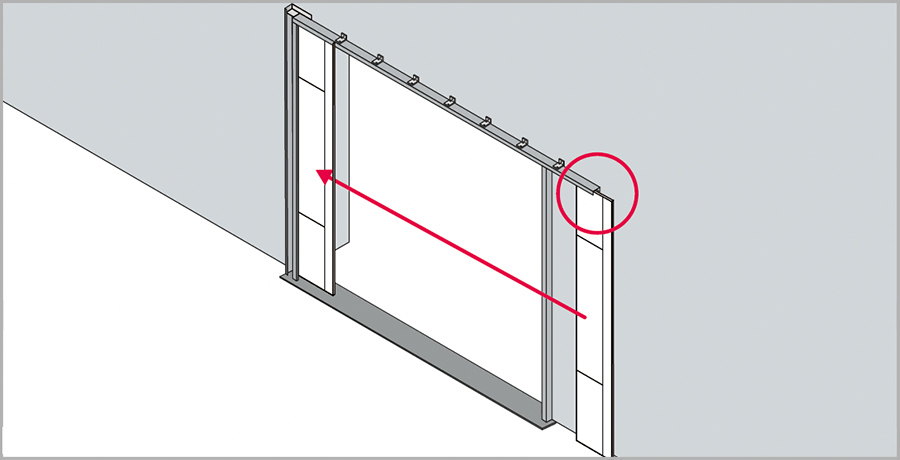

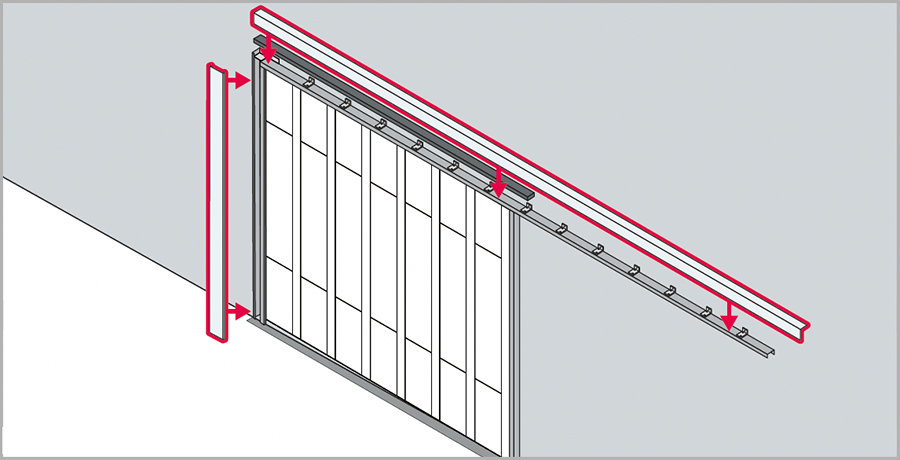

FACILITÉ DE MONTAGE ET D'UTILISATION
Les portes coulissantes coupe-feu 3 de Novoferm se distinguent par de nombreux avantages. Elles se prêtent aussi bien à un montage avec linteau normal qu'à un montage bout à bout au plafond. Pendant la phase d'utilisation, ces portes convainquent par leurs excellentes propriétés de roulement. Les portes coulissantes coupe-feu sont souvent installées dans de grandes dimensions. Grâce à une construction par éléments facile à transporter et à monter, il est possible de réaliser facilement des portes de grandes dimensions.

UNE PORTE COMME VOUS AVEZ BESOIN
Adaptez votre porte coulissante coupe-feu à un ou deux vantaux à votre objet. C'est possible grâce à nos nombreuses variantes d'équipement. Au quotidien, les portes doivent rester ouvertes la plupart du temps ?

Pas de problème, le dispositif de blocage 4 avec dispositif de déclenchement veille à ce que les portes se ferment de manière fiable en cas d'incendie. Des avertisseurs optiques et acoustiques supplémentaires, inclus dans la version standard, assurent une sécurité supplémentaire pour les portes équipées d'un dispositif de blocage.

PROTECTION INCENDIE SANS SIMPLE
Chez Novoferm, la protection combinée contre la fumée et le feu est développée de manière conséquente. Ainsi, si la nature du sol le permet, il est possible de renoncer à des seuils dans toute la zone d'ouverture et de rangement 5 de la porte.

POINTS FORTS DE L'INDUSTRIE NOVOSLIDE

PROTECTION INCENDIE HIGH-END EI2 120


Les portes coulissantes coupe-feu séparent différents compartiments coupe-feu dans les bâtiments. La porte coulissante coupe-feu NovoSlide Industry remplit particulièrement bien cette fonction en raison de sa facilité de montage particulière et de ses excellentes propriétés coupe-feu.

Étant donné que les portes coulissantes coupe-feu NovoSlide Industry sont constituées de composants individuels prémontés en usine dans la mesure du possible, le montage est simple et peut donc être réalisé rapidement. L'alignement des différents panneaux dans le rail de roulement permet notamment de gagner du temps, car chaque panneau est équipé d'un galet de roulement séparé.

La NovoSlide Industry se révèle également très résistante au feu, car elle a été testée jusqu'à la classe de protection incendie EI2 120. Après 120 minutes, la température dans le four d'essai au feu est nettement supérieure à 1000 °C. À ces températures, non seulement la porte, mais aussi la maçonnerie du mur d'essai sont soumises aux plus fortes contraintes. Même dans ces conditions, la porte coulissante ne doit pratiquement pas présenter de déformations lors de l'essai au feu et doit respecter des spécifications extrêmement strictes en matière de fermeture de l'espace et d'isolation thermique.

Norme européenne

Norme européenne

Les portes coulissantes coupe-feu en tant que fermetures coupe-feu sont couvertes par les normes de produits européennes EN 16034 (portes, portails et fenêtres - Norme de produit, caractéristiques de performance - Propriétés coupe-feu et/ou pare-fumée) et EN 13241 (portails - Norme de produit, caractéristiques de performance). Ces fermetures coupe-feu sont classées selon la norme EN 13501-2 (Classification des produits et des types de construction en fonction de leur réaction au feu - Partie 2 : Classification à l'aide des résultats des essais de résistance au feu). La nouvelle porte coulissante coupe-feu NovoSlide Industry de Novoferm a été développée en particulier pour répondre à ces normes de produits européennes exigeantes.

Conformément au règlement sur les produits de construction, qui régit la mise sur le marché des produits de construction en Allemagne et dans l'Union européenne, les produits de construction couverts par une norme de produit européenne doivent être livrés avec un marquage CE et une déclaration de performance (DOP).

C'est le cas pour les portes coulissantes coupe-feu après la fin de la phase de coexistence des réglementations nationales et européennes. Les portes ainsi marquées sont ainsi utilisables dans tous les pays membres de l'Union européenne (CEN).

Outre les normes européennes, il faut toujours respecter les exigences nationales en matière de construction, qui resteront toujours sous la responsabilité des Länder et ne seront pas harmonisées au niveau européen.

En Allemagne, par exemple, c'est essentiellement la directive administrative type "Dispositions techniques relatives à la construction" (MVV-TB) qui définit les exigences en matière de construction pour les portes coupe-feu et pare-fumée.

Outre les classes de protection incendie EI2 30 et EI2 90, le MVV-TB exige également les caractéristiques de performance suivantes : fermeture étanche (Sa) et durabilité de la fermeture automatique (C2).

Déclaration de performance (DOP) / Test au feu : Vue de la porte après 130 minutes

Détails portes coulissantes

Détails portes coulissantes

DESCRIPTION TECHNIQUE

Les systèmes de portes coulissantes coupe-feu et anti-fumée de Novoferm se caractérisent par une grande fonctionnalité, un design attrayant et des détails innovants. Ils conviennent à de nombreuses situations de construction et s'intègrent harmonieusement dans les différents concepts architecturaux des bâtiments industriels et commerciaux.

CERTIFICATION (AUTORISATION)
Chaque type de construction est conforme aux normes DIN EN 16034 et DIN EN 13241 et ses propriétés de protection contre l'incendie ont été testées par un organisme de contrôle officiel selon DIN EN 1634. Toutes les portes sont attestées par des tests de fonctionnement permanent correspondants (durabilité testée de la fermeture automatique selon EN 12605 avec 50.000 cycles (classe C3)). En option, également avec classification anti-fuméeSa (fermeture étanche - avec système d'étanchéité sur 3 côtés) ou S200 (étanche à la fumée - avec système d'étanchéité sur les 4 côtés).

INSTALLATION
Le mur dans lequel la fermeture coupe-feu doit être installée ainsi que sa fixation doivent répondre aux exigences de la classification (voir description des différents types de porte). Le sol dans la zone de la porte doit être incombustible (classe de matériaux de construction A1). Remarque : si les portes coulissantes sont revêtues par le client dans la zone de rangement, les ouvertures de révision nécessaires pour les travaux d'entretien sont absolument indispensables.

EXÉCUTIONS DE LINTEAU

  • Exécution standard Linteau normal nécessite une hauteur de linteau d'environ 250 mm.
  • Pour la version spéciale montage au plafond bord à bord, une hauteur de linteau d'au moins 150 mm est suffisante.
  • Pour le montage en faux-plafond, le linteau a une hauteur de 150 mm. Veuillez également tenir compte des types de fixation à la page 20.

TABLEAU DE PORTE
En tôles fines galvanisées, spécialement dressées à la machine, épaisseur 0,75 mm, avec isolation anti-feu. Tablier de porte composé d'éléments individuels de la hauteur du tablier, avec surface plane des éléments grâce au collage de l'enveloppe en tôle avec l'isolation coupe-feu (livraison en panneaux individuels). Même pour les portes hautes jusqu'à 6 m, aucun joint de hauteur n'est nécessaire.

JOINT

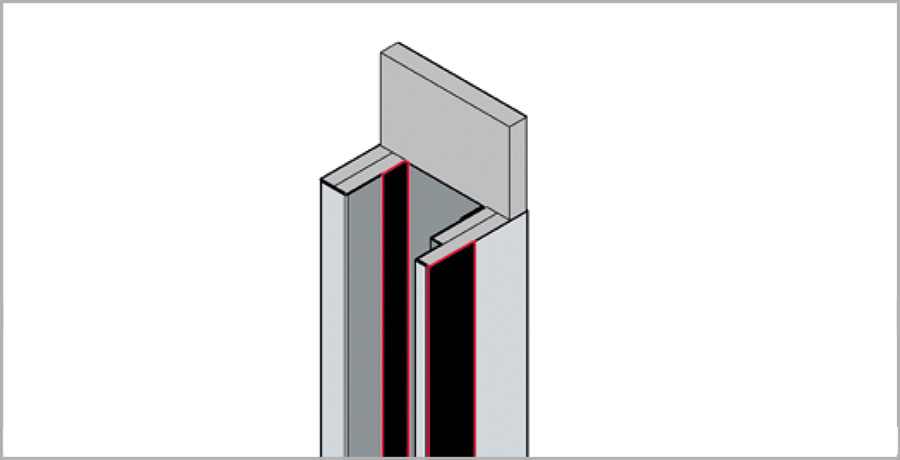

Sur trois côtés, avec profilés d'étanchéité, requis par la législation en matière de construction pour l'Allemagne. Système d'étanchéité supplémentaire entre les différents panneaux, pour atteindre les exigences minimales RauchdichtSa. Pas de jointoiement nécessaire au niveau des joints des panneaux. Disponible en option avec un système d'étanchéité anti-fumée sur les 4 côtés (S200 ).

TRAINAGE

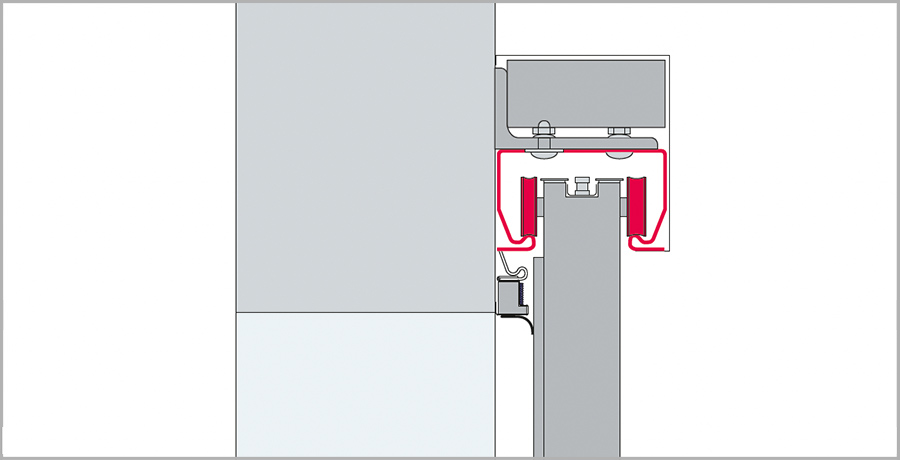

Système de rail de roulement fermé avec un système de galets de support par panneau pour un fonctionnement aisé de la porte, système de rail de roulement fermé avec des constructions d'équerre de support montées individuellement, y compris amortisseur de fin de course hydraulique, poids de fermeture dans le caisson de revêtement galvanisé, guidage au sol intérieur ainsi que poignée manuelle et poignée coquille en acier inoxydable en standard.

FREIN DE PORTE (AMORTISSEUR RADIAL)
Réglage en continu de la vitesse de fermeture entre 0,08 et 0,3 m/seconde.

VARIANTES POSSIBLES/ ÉQUIPEMENTS SPÉCIAUX

SYSTÈME D'ARRÊT FIXE - SYSTÈME D'ARRÊT FIXE ET DE DECLENCHEMENT
Pour les portes qui doivent rester ouvertes la plupart du temps en raison de l'exploitation, se composant de : Détecteurs d'incendie en nombre conforme à l'homologation, aimant de blocage, centrale de blocage avec bouton-poussoir intégré (en applique) de type FSZ (fonctionnement en 230V/tension de commande 24V). En cas d'incendie, la porte se ferme automatiquement grâce aux détecteurs d'incendie, sinon en actionnant le bouton de déclenchement. Équipé en plus d'un avertisseur optique/acoustique, requis par la norme DIN EN 12604. En option, il est également possible de commander la porte via le système de détection d'incendie fourni par le client.

Remarque :
Après l'installation, le contrôle de réception du dispositif de blocage et sa surveillance périodique ultérieure par un spécialiste certifié doivent être organisés par l'exploitant à ses frais (voir l'autorisation de type de construction sur le dispositif de blocage). Nous vous proposons volontiers un contrat de maintenance correspondant.

PORTE DE SERVICE ET PORTE DE SERVICE DE PROTECTION CONTRE LA FUMÉE
Portillon incorporé EI2 30 à EI2 120, en standard avec protection contre la fuméeSa (fermeture étanche - profilé d'étanchéité sur 3 côtés), protection contre la fumée S200 (système d'étanchéité périphérique sur 4 côtés), monté dans le tablier entre deux éléments, standard sans seuil inférieur, dimensions de la porte 1.000 x 2.000 mm LD (dimension de passage libre). Le montage d'un portillon incorporé sans seuil ne peut se faire qu'à partir d'une ouverture libre dans le mur de 2.500 mm de largeur et de 2.250 mm de hauteur. Ferrure : 2 paumelles en trois parties avec roulements à billes, 1 ferme-porte DIN EN 1154, 1 serrure encastrée DIN 18250 avec changement pour cylindre profilé, en option avec fonction anti-panique, garniture à béquilles plates en acier inoxydable avec plaque courte. Disponible en alternative avec portillon incorporé battant dans l'embrasure EI2 30 à EI2 90.

AIDE ÉLECTRIQUE À L'OUVERTURE
Pour l'ouverture avec commande spéciale avec bouton-poussoir triple séparé en mode homme mort (fonctionnement à 400 V). De plus, l'unité de commande est protégée par un détecteur de fumée conformément aux nouvelles exigences. Fermeture par la touche de déclenchement du dispositif de blocage ou par un bouton-poussoir séparé "fermeture de la porte" ; ouverture par un bouton-poussoir séparé "ouverture de la porte" (en particulier pour les grandes portes, lorsque l'ouverture manuelle exige un effort considérable). En cas d'incendie, l'entraînement cesse de fonctionner et la porte se ferme automatiquement sous l'effet du poids de fermeture. Remarque : pour les portes équipées d'une assistance électrique à l'ouverture, les contrôles nécessaires doivent être effectués par des personnes compétentes et à la charge de l'exploitant (voir les directives relatives aux portes motorisées).

SURFACE DU TABLEAU DE LA PORTE
Galvanisé en standard, y compris les profilés d'encadrement du tablier ; au choix, prélaquage uniquement des panneaux du tablier (gris silex, similaire à RAL 7032) ou revêtement RAL au choix, y compris les profilés d'encadrement du tablier, les recouvrements et les habillages.

FERMETURE À PÊCHE À CROCHET
Pour sécuriser la porte fermée, avec pêne à ressort, à actionner par une clé, prévu pour cylindre profilé. Également possible avec contact de pêne dormant.

BAS DE PLAFOND
Avec cache linteau (150 mm de hauteur).

Aperçu de vos avantages

  • Dans les classes de protection incendie EI 30, EI 60, EI 90 et EI 120

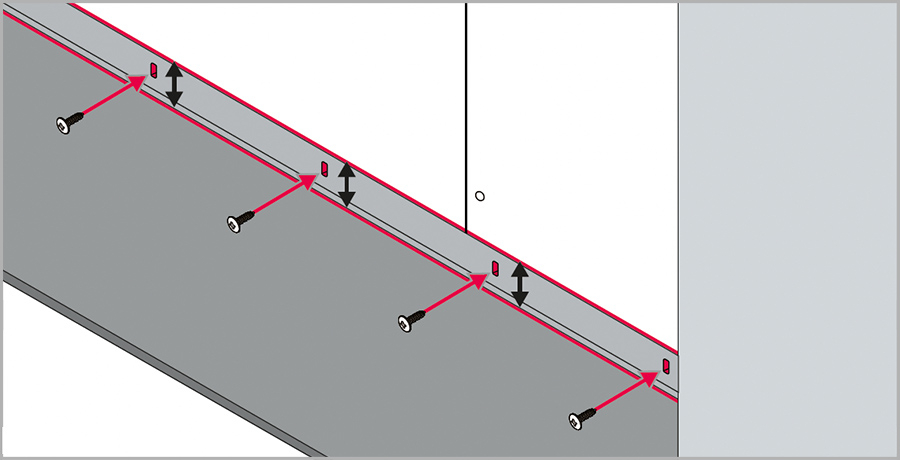

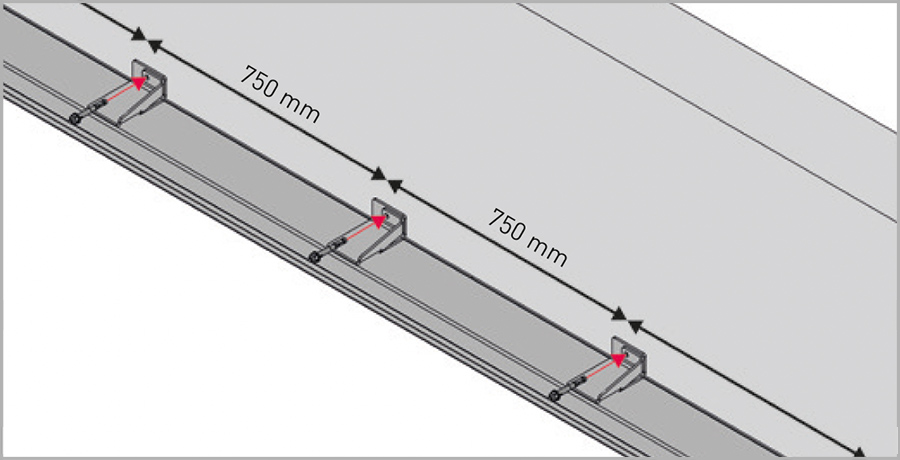

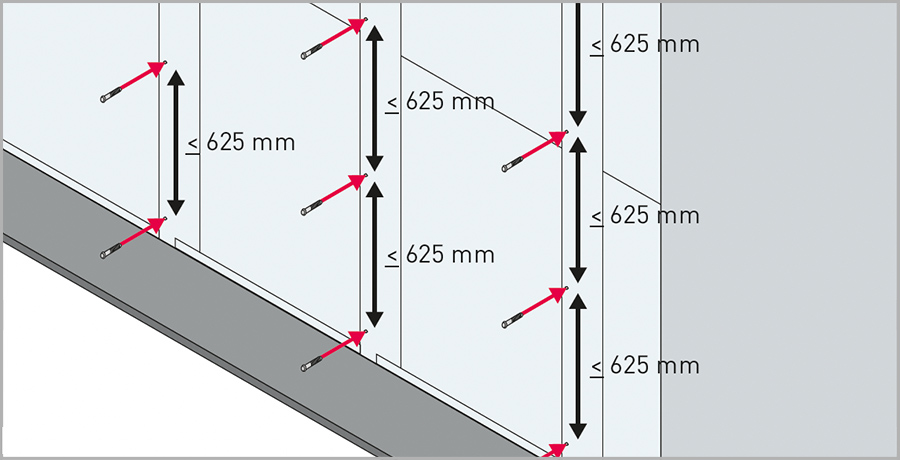

  • Nette amélioration de la facilité de montage, notamment grâce à un nouveau système d'étanchéité, sur trois côtés en version S(a) ou sur quatre côtés en version S(200).
  • Livraison complète du type NSI à deux vantaux également avec protection contre la fumée S(a) / S(200) et jusqu'à la classe de protection incendie EI 120.
  • Centrale de blocage prête à brancher (type FSZ-Basis) en standard pour les portes avec dispositif de blocage installé en usine

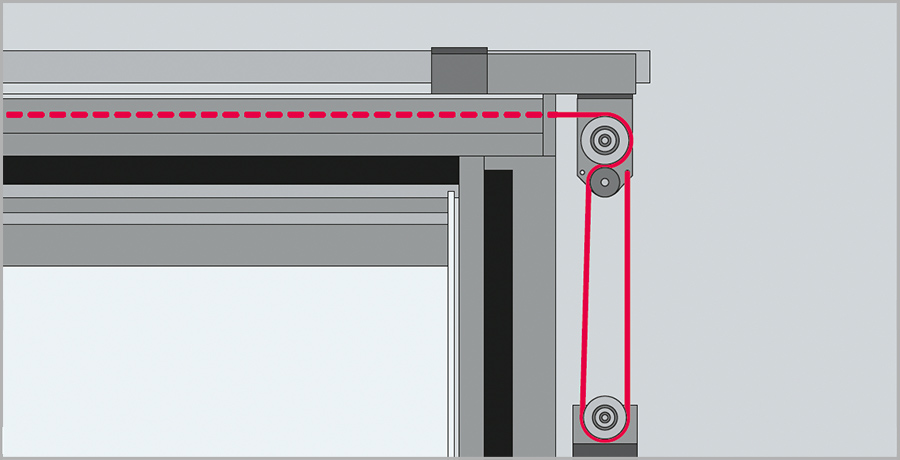

  • Poids de fermeture, ou aimant de retenue, également disponible dévié latéralement à l'arrière (par exemple pour les portes avec peu de place sur place dans la zone de rangement)
  • Montage particulièrement rapide et simple
  • De nombreux composants individuels prémontés en usine permettent de gagner du temps sur le chantier

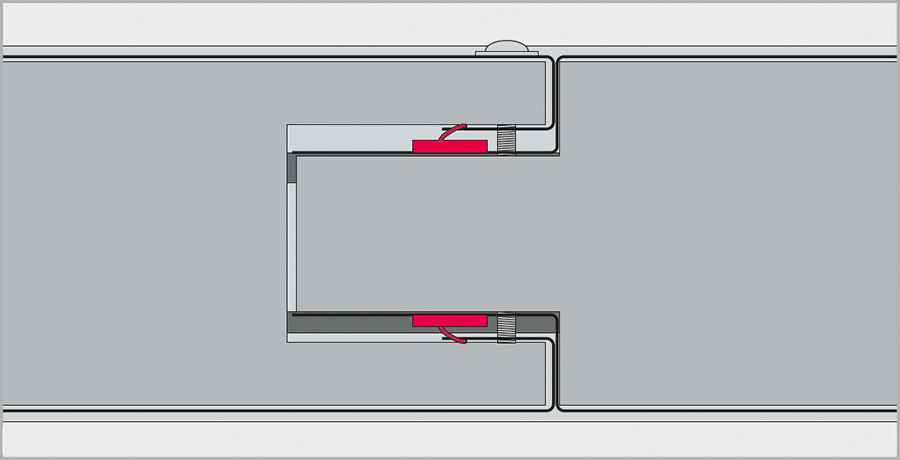

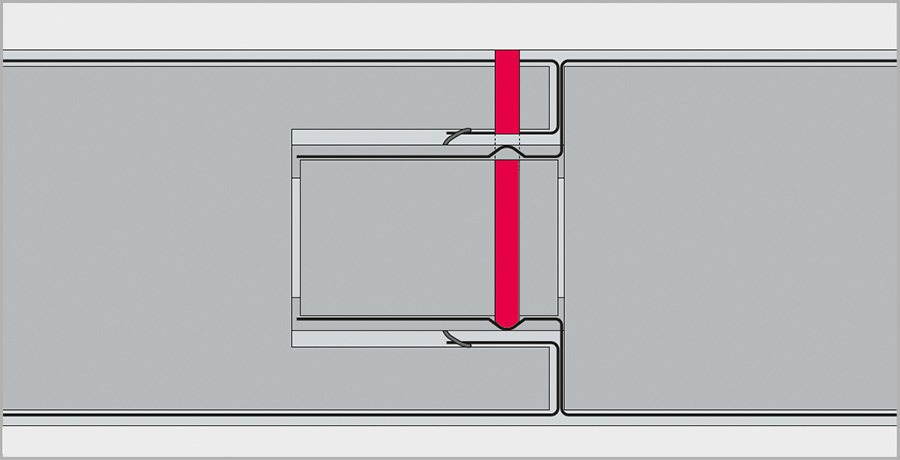

  • Alignement facile des panneaux, grâce à un galet de roulement séparé par panneau
  • Il n'est pas nécessaire d'étanchéifier les panneaux sur le chantier avec du silicone pour S(a) et S(200), car l'étanchéité entre les joints des panneaux est déjà assurée par des joints installés en usine.
  • Portillon incorporé s'ouvrant également dans l'embrasure jusqu'à EI 90



Technique et détails

Aides à la planification

Aides à la planification

EI2 30/ EI2 60/ EI2 90/ EI2120 - TYPE À 1 VANTAIL

EI2 30/ EI2 60/ EI2 90/ EI2120 - TYPE À 2 VANTAUX

LD = dimension de passage libre
OKF = arête supérieure du sol fini
Toutes les dimensions en mm

DÉTAILS TECHNIQUES ANTI-FUMÉE

HAUTEUR DE DÉPASSEMENT



E

F

G

H

K


Hauteur libre de à

UK Linteau -
OK Rail

UK linteau -
OK tablier

Centre du perçage
de UK linteau

UK linteau -
OK panneau

Hauteur minimale de linteau

2.000 - 4.560

150

120

190

240

250

4.561 - 6.000 (6.560)

170

140

210

260

270

Toutes les dimensions sont en mm.



SAILLIES NÉCESSAIRES

Largeurutile
de à

A

B

1.000 - 4.870

150

195

4.871 - 6.870

170

215

6.871 - 8.500
(8.870)

190

235

Dépassement maximal :
300 mm (avec serrure à pêne à crochet à l'avant, max. 220 mm)



ENCOMBREMENT LARGEUR POUR LES SAILLIES STANDARD

En cas de poids à l'avant :

En cas de poids à l'arrière :

C

D

C

D

Largeurutile
de à

Côté entrée

Zone de rangement

Côté entrée

Zone de rangement

1.000 - 4.870

360

495

180

675

4.871 - 6.870

380

535

200

715

6.871 - 8.500
(8.870)

400

575

220

755



Remarques - Aides à la planification

  • Veuillez respecter les exigences relatives à la structure et à la classification des murs coupe-feu conformément aux instructions de montage.
  • Pour la maçonnerie et le béton cellulaire, un linteau en béton est nécessaire dans la zone d'ouverture de la porte. Pour le béton cellulaire, un linteau en béton est également nécessaire dans la zone de rangement.
  • Prévoir l'espace latéral nécessaire pour poser le vantail lorsque la porte coulissante est ouverte (zone de rangement), le cas échéant avec le poids de fermeture et le coffre.
  • Tenir compte d'une distance suffisante par rapport à d'éventuels piliers, revêtements ou autres structures prévus dans la zone de rangement de la porte coulissante (pour la structure de la porte avec la poignée et, dans la zone du linteau, pour le frein d'ouverture de la porte ou l'entraînement électrique, ainsi que pour le portillon avec ferme-porte).
TYPES DE CONSTRUCTION ET D'OUVERTURE

TYPES DE CONSTRUCTION ET D'OUVERTURE

Types de construction

Type de construction
à 1 vantail

Type de construction
2 vantaux

Types d'ouverture

Type d'ouverture
1 vantail

Type d'ouverture
à 2 vantaux

MODES DE FIXATION ET ENCOMBREMENT

Linteau normal Montage mural (standard)

Linteau normal Montage mural avec joint de fumée invisible

Montage bord à bord au plafond avec linteau existant

Montage bord à bord au plafond avec cache-linteau

MURS COUPE-FEU REQUIS OU ÉPAISSEURS MINIMALES DES MURS 1 VANTAIL

MURS COUPE-FEU REQUIS OU ÉPAISSEURS MINIMALES DES MURS 1 VANTAIL

Type de porte

EI2 30/ EI2 60/ EI2 90

EI2 120

Montage sur linteau
(béton armé)

Montage bord à bord
Montage au plafond

Montage sur linteau
(béton armé)

Montage bord à bord
Montage au plafond

Taille de la porte →

Type de mur

≤ LD
8.500 x 6.0001);
50 m² max.

≤ LD
8.500 x 6.0001);
50 m² max.

≤ LD
4.670 x 4.560

≤ LD
8.500 x 6.0001);
max.
50 m²

< LD
4.670 x
4.560

≤ LD
8.500 x 6.0001);
max.
50 m²

Maçonnerie DIN EN 1996-1-1,
Classe de résistance à la compression > 12,
Linteau en béton armé

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Béton DIN EN 1992-1-1, classe de résistance
> C12/ C15

≥ 140

≥ 140

≥ 140

≥ 140

≥ 140

≥ 140

Blocs ou briques planes en béton cellulaire
DIN EN 771-4, classe de résistance à la compression
4, selon DIN
V 4165-100 Linteau en béton armé dans la
zone d'ouverture et de rangement

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Dalles en béton cellulaire armé
DIN EN 4166 au moins de la
Classe de densité brute > 0,55 ou
classe de résistance P4.4, linteau en béton armé
dans la zone d'ouverture et de
Zone de rangement

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Poteaux en acier revêtus/
Poutres en acier/ Classe de résistance au feu
EI 90/ EI 120

Selon les exigences statiques

MURS COUPE-FEU REQUIS OU ÉPAISSEURS MINIMALES DES MURS À 2 VANTAUX

MURS COUPE-FEU REQUIS OU ÉPAISSEURS MINIMALES DES MURS À 2 VANTAUX

Type de porte

EI2 30/ EI2 60/ EI2 90

EI2 120

Montage sur linteau
(béton armé)

Montage bord à bord
Montage au plafond

Montage sur linteau
(béton armé)

Montage bord à bord
Montage au plafond

Taille de la porte →

Type de mur

≤ LD
8.500 x 6.0001);
50 m² max.

≤ LD
8.500 x 6.0001);
50 m² max.

≤ LD
4.670 x 4.560

≤ LD
8.500 x 6.0001);
max.
50 m²

< LD
4.670 x
4.560

≤ LD
8.500 x 6.0001);
max.
50 m²

Maçonnerie DIN EN 1996-1-1,
Classe de résistance à la compression > 12,
Linteau en béton armé

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Béton DIN EN 1992-1-1, classe de résistance
> C12/ C15

≥ 140

≥ 140

≥ 140

≥ 200

≥ 140

≥ 200

Blocs ou briques planes en béton cellulaire
DIN EN 771-4, classe de résistance à la compression
4, selon DIN
V 4165-100 Linteau en béton armé dans la
zone d'ouverture et de rangement

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Dalles en béton cellulaire armé
DIN EN 4166 au moins de la
Classe de densité brute > 0,55 ou
classe de résistance P4.4, linteau en béton armé
dans la zone d'ouverture et de
Zone de rangement

≥ 1752)

≥ 1752)

≥ 1752)

≥ 2402)

≥ 1752)

≥ 2402)

Poteaux en acier revêtus/
Poutres en acier/ Classe de résistance au feu
EI 90/ EI 120

En fonction des exigences statiques

1) Pour les largeurs supérieures à 7 305 mm (dimension d'ouverture), la distance de fixation entre les consoles doit être réduite à 500 mm.
2) Sur l'entrée et le joint mural, montage par vissage ou montage par chevilles 10 x 100 mm
Remarque : Attention ! Pour le béton cellulaire, un linteau en béton armé est obligatoire dans la zone d'ouverture et de rangement.
Toutes les dimensions sont en mm.

Montage

Facilité de montage

Les portes coulissantes coupe-feu NovoSlide Industry s'installent particulièrement rapidement. Des détails techniques raffinés accélèrent nettement le processus. Voyez ici quelques exemples. Vous trouverez tous les détails dans les instructions de montage détaillées.

Exemples de facilité de montage

Exemples de facilité de montage

Montage simple grâce à la fixation par console individuelle avec un espace de fixation agrandi aussi bien dans la zone de fermeture que dans la zone d'ouverture de 750 mm (> 7.305 mm : 500 mm). Compensation simple des tolérances lors du montage, grâce à des trous oblongs dans la console et le rail de roulement.

Moins de complexité grâce à des composants largement préfabriqués en usine, dans lesquels sont même déjà montés, par exemple, les bandes de moussage et les profils d'étanchéité nécessaires.

Alignement facile des panneaux dans le rail de roulement grâce à un chariot séparé par panneau.

Assemblage des panneaux entre eux par vissage sur 1 côté du mur non visible (distance entre les vis < 625 mm).

Tous les points de vissage sont prépercés en usine.

Guidage par câble métallique facile à monter et simplifié pour le poids de fermeture. Standard dans la zone d'entrée, possible en option dans la zone de rangement de la porte.

Compensation rapide/facile des irrégularités du sol grâce au profilé de finition du sol réglable en hauteur.

La géométrie spéciale des galets de roulement compense les inégalités au niveau des murs et des linteaux.

Couverture de rail de roulement simple incluse dans le standard, celle-ci est vissée de manière invisible par le haut. Affleurement avec le caisson du contrepoids.

Pas besoin d'étanchéifier le panneau sur place avec du silicone pourSa et S200, car l'étanchéité est déjà présente au niveau des joints du panneau grâce aux joints intégrés.

Nous avons éveillé votre intérêt ?

Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.

Nous nous ferons un plaisir de vous aider.
