PORTES DE SÉCURITÉ
DES SOLUTIONS PARFAITES ET ESTHÉTIQUES - UN SENTIMENT DE SÉCURITÉ DANS TOUS LES DOMAINES
Préserver les biens, protéger les personnes - la sécurité a de nombreux aspects.
Nos portes de sécurité sont particulièrement fonctionnelles : elles sont extrêmement résistantes aux hôtes indésirables, au feu, à la fumée ou au bruit et, surtout, elles sont très esthétiques. Idéales pour les domaines d'application les plus divers - principalement dans la construction de bâtiments - elles mettent un frein très efficace au taux d'effraction croissant. Qu'il s'agisse d'exigences de sécurité internes à l'entreprise, par exemple dans le domaine informatique, ou du quotidien difficile des portes, du bureau à l'entrepôt en passant par l'atelier, les portes en acier Novoferm sont si robustes qu'elles peuvent tout supporter sans dommage, tout en étant suffisamment flexibles pour offrir une marge de manœuvre individuelle.
De multiples types de vitrage, des possibilités d'équipement spécial très variées et, surtout, les nombreuses possibilités de personnalisation des couleurs du vantail et de l'huisserie font que nos portes en acier sont très sûres, attrayantes et, grâce à la compétence de Novoferm, présentables partout.
Aperçu des types de portes
Comparaison des portes et caractéristiques
Classes de résistance & profils de délinquants
Classes de résistance & profils de délinquants
Classe de résistance selon Norme DIN EN 1627 | RC 2 (WK 2) | RC 3 (WK 3) | RC 4 (WK 4) | RC 3 (WK 3)/ FB 4 | RC 3 (WK 3)/ VPAM P6 |
Durée de résistance selon Norme DIN EN 1627 | 3 minutes | 5 minutes | 10 minutes | 5 minutes | 5 minutes |
Délinquant selon | Délinquant occasionnel | Délinquant | Délinquant expérimenté | Délinquant | Délinquant |
Comportement de l'auteur et Outils selon Norme DIN EN 1627 | Outils simples tels que tournevis, pinces et cales | Tentative d'effraction du délinquant avec un deuxième tournevis et un pied de vache | Dispose en plus d'outils de sciage et de percussion (hache, ciseau à bois, marteau, burin, perceuse sans fil) | Tentative d'effraction de l'auteur avec un deuxième tournevis et un pied de vache. Protection supplémentaire contre les balles pour les armes de poing jusqu'au calibre 44 Rem. Magnum, 357 Magnum | Tentative d'effraction de l'auteur avec un deuxième tournevis et un pied de vache. Protection supplémentaire contre les balles jusqu'au calibre du fusil d'assaut (AK-47) 7,62 x 39 mm (FJ/ PB/ SC). |
Protection contre l'incendie selon Normes DIN 4102-5 / DIN EN 13501-2 |
|
|
|
|
|
Étanchéité à la fumée (système d'étanchéité sur 4 côtés) système) | - Sans protection contre la fumée - Avec protection contre la fumée | ||||
Isolation acoustique | 23 - 44 dB | 23 - 44 dB | 22 - 47 dB | 21 - 38 dB | 21 - 38 dB |
Coefficient de transmission thermique Coefficient U Valeur | 1,5 W/m2K | 1,8 W/m2K | 1,8 W/m2K | 1,8 W/m2K | 1,8 W/m2K |
Caractéristiques de performance testées pour les portes extérieures | - Perméabilité à l'air, étanchéité à la pluie battante, résistance à la charge du vent | ||||
Aspect | En standard : panneau de porte/châssis galvanisé et apprêté en blanc trafic, similaire à RAL 9016. En option également en RAL au choix. | ||||
Vitrages possibles | - | - | - | - | - |
- Oui - Non |
Classes de résistance à l'épreuve
RC2
CLASSE DE RÉSISTANCE RC2
Durée de résistance 3 minutes*.
Un cambrioleur occasionnel tente de pénétrer à l'aide d'outils simples :
Il utilise un tournevis, une pince, enfonce des coins dans le composant ou coupe les bandes exposées avec une petite scie à main.
OUTILS A 2
Lors de la procédure d'essai, les coins ou le tournevis peuvent être enfoncés à l'aide d'un maillet en caoutchouc afin de simuler les coups correspondants avec la main.
Pour le reste, les outils suivants sont disponibles :
1 tournevis, 1 pince à tube, 1 tube d'acier de rallonge, différentes cales en plastique/en bois ainsi que diverses scies (à bois, à lame et à métaux).
RC3
CLASSE DE RÉSISTANCE RC3
Temps de résistance 5 minutes*.
Le cambrioleur est mieux équipé et s'aide d'un deuxième tournevis, de divers outils à main (petit marteau, perceuse mécanique, etc.) et d'un pied de vache pour accéder plus facilement grâce à un effet de levier plus important. L'outil de perçage permet d'attaquer les dispositifs de fermeture vulnérables.
OUTILS A 3
Le marteau de serrurier ne doit pas frapper directement la porte - il n'est pas non plus autorisé de frapper l'échantillon avec le pied de vache dans le cadre de cette procédure d'essai. Les deux outils sont prévus respectivement comme chasse-goupille et pour faire levier ou percer la porte.
Outre les instruments du kit d'outils A 2, les éléments suivants sont disponibles :
1 tournevis, un pied de biche, une scie, un marteau de serrurier, une perceuse à main, un jeu de mèches et un jeu de chasse-goupilles.
RC4
CLASSE DE RÉSISTANCE RC4
Durée de résistance 10 minutes*.
Le délinquant expérimenté a du matériel professionnel dans ses bagages :
Il se saisit d'une scie, utilise différents outils de frappe comme une hache, un ciseau à bois et une perceuse sans fil. La surface d'attaque est nettement plus grande en raison de l'utilisation différente des outils. La prise de risque est également élevée dans l'attente d'un butin approprié, l'intrus est déterminé à obtenir l'accès.
OUTILS A 4
La plus grande variété d'outils rend l'attaque plus dangereuse.
Les outils utilisés dans cette classe sont, en plus de ceux de la trousse à outils A 3 :
, 1 marteau à piston, un burin à froid, un burin à bois, une hache, un coupe-boulons, une perceuse sans fil, un jeu de mèches et 2 cisailles à tôle.
Comparaison des portes de sécurité
Comparaison des portes de sécurité
E-S-6 | E-S-1 | E-S-2 | S-D-1 FB4 NS1) | S-D-2 FB4 NS1) | |
Feuillure épaisse | - | - | - | - | - |
T30 (EI2 30) | - | ||||
RS | - | - | - | ||
Insonorisant | - | - | - | - | |
RC2 | - | - | - | ||
RC3 | - | - | - | ||
RC4 | - | - | |||
Isolant thermique | - | - | - | - | - |
Aussi pour l'extérieur | - | - | - | - | - |
DIN EN 14351-1 | - | - | - | - | - |
1) Résistant aux balles selon DIN EN 1522 FB4. En tant que porte à 1 vantail S-D-1, également disponible sur en tant que classe spéciale anti-balles VPAM APR 2006 niveau de contrôle P6. |
Aperçu des portes de sécurité
Portes de sécurité
Désignation | Feuillure épaisse / à fleur - épaisseurs de tôle de porte disponibles | Protection contre l'incendie selon DIN 4102-5/ DIN EN 13501-2 | Protection contre la fumée selon DIN 18095/ DIN EN 1634-3 | Sécurité selon DIN EN 1627 | Isolation acoustique RWp Valeur d'essai | Coefficient de transmission thermique Valeur U en W/m2K | Dimension indicative de construction mm |
NovoSecur® E-S 6 Porte à 1 vantail. | Feuillure épaisse 1,0 | - | - | RC 2 (WK 2) | 33 dB1) 29 dB3) 34 dB2) | 1,7 | min. 625 x 1750 max. 1250 x 2500 |
Premio E-S-1 RC2 Porte 1 vantail Premio E-S-1 GE- Surdimensionnée Porte 1 vantail. | Feuillure épaisse 1,0/1,5 | - | - | RC 2 (WK 2) | 40 dB1) 43 dB2) 42 dB4) | 1,5 | min. 625 x 1750 max. 1375 x 2500 |
Feuillure épaisse 1,0 | - | - | RC 2 (WK 2) | 39 dB1) 41 dB2) | 1,6 | max. 1500 x 3000 | |
Premio E-S-2 RC2 Porte 2 vantaux Premio E-S-2 GE surdimensionnée Porte 2 vantaux. | Feuillure épaisse 1,0/1,5 | - | - | RC 2 (WK 2) | 39 dB1) 41 dB2) 42 dB4) | 1,5 | min. 1375 x 1750 max. 2500 x 2500 |
Feuillure épaisse 1,0 | - | - | RC 2 (WK 2) | 37 dB1) 40 dB2) | 1,6 | max. 3000 x 3000 | |
Premio E-S-1 RC3 Porte à 1 vantail. | Feuillure épaisse 1,5 | - | - | RC 3 (WK 3) | 39 dB1) 44 dB2) 43 dB4) | 1,8 | min. 625 x 1750 max. 1375 x 2500 |
Premio E-S-2 RC3 Porte à 2 vantaux. | Feuillure épaisse 1,5 | - | - | RC 3 (WK 3) | 39 dB1) 42 dB2) 41 dB4) | 1,9 | min. 1375 x 1750 max. 2500 x 2500 |
Premio E-S-1 RC4 Porte à 1 vantail. | Feuillure épaisse 1,5 | El2 30 El2 60 El2 90 | - | RC 4 (WK 4) | 38 dB1) 46 dB2) 39 dB3) | 1,8 | min. 625 x 1750 max. 1375 x 2500 |
Premio S-D-1 RC3 FB4 NS Porte à 1 vantail. | Feuillure épaisse 1,5 | T30 / El2 30 | - | RC 3 (WK 3) anti-balles FB4 NS | 38 dB6) | 1,8 | min. 625 x 1750 max. 1375 x 2500 |
Premio S-D-2 RC3 FB4 NS Porte à 2 vantaux. | Feuillure épaisse 1,5 | - | - | RC 3 (WK 3) anti-balles FB4 NS | - | 1,9 | min. 1375 x 1750 max. 2500 x 2500 |
Les valeurs indiquées dépendent de la porte et de la situation de montage - Disponible - Non disponible 1) joint de porte abs. 2) arbre de butée / 4 côtés 3) joint d'inertie 4) double joint de porte abs. 6) joint de porte abs. et arbre de butée FB |
Points forts des portes de sécurité
LE SENTIMENT DE SÉCURITÉ VAUT DE L'OR - AU BUREAU, À LA MAISON, PARTOUT
Dans un nombre étonnamment élevé de domaines de la vie résidentielle et professionnelle, le sentiment de sécurité joue un rôle important. Sécurité contre les hôtes indésirables, contre le bruit et surtout contre les dangers comme le feu et la fumée. Les portes de Novoferm vous offrent exactement la sécurité que vous souhaitez. Et ce n'est pas tout : elles allient les facteurs de sécurité souhaités individuellement à une esthétique tout aussi individuelle. Exemples d'applications dans lesquelles la sécurité est particulièrement importante, également en combinaison avec d'autres fonctions de protection (protection contre le feu, la fumée ou le bruit) :
- Comme porte de sortie de la cave
- Comme porte de sortie secondaire, par ex. de la buanderie ou du garage vers le jardin
- De la fabrication au bureau avec des documents importants
- Dans les cabinets médicaux et les cliniques, vers les pièces où sont stockés les médicaments ou les blocs d'ordonnances
- Comme porte vers les salles de serveurs et d'informatique
- Comme porte de service d'appartement
- Comme porte de sortie arrière, par ex. pour les bijouteries
- Locaux de stockage dans le commerce de détail et de gros ou dans l'industrie de production
- Avec ces caractéristiques de qualité, nous garantissons
- Paumelles en acier stables avec sécurité par boulon de paumelle (toutes les portes Premio sont également livrables en option avec des paumelles 3D)
- Des goupilles de sécurité en acier s'engagent en plus dans l'huisserie et empêchent de faire levier sur la porte
- Ferrure de sécurité en aluminium selon la norme DIN 18257
- Système de serrure de haute qualité, également avec verrouillages multiples
- Cylindre profilé de sécurité avec protection anti-arrachement du noyau selon DIN 18252 / EN 1303, protégé en standard contre le perçage et l'arrachement et avec au moins trois clés
- Clé protégée par une carte de sécurité contre toute copie non autorisée
- Toutes les portes avec une feuillure épaisse confortable
- Nombreuses options d'équipement possibles
- Tous les modèles de portes également disponibles avec revêtement par poudre en RAL Sécurité et aspect haut de gamme : teinte au choix
LE MUR EST ÉGALEMENT DÉCISIF POUR LA PORTE - PAR EXEMPLE EN CAS DE MONTAGE DANS UN MUR À OSSATURE LÉGÈRE - RÉSISTANT JUSQU'À RC3
La particularité de cette porte n'est pas seulement la porte qu'elle contient, mais aussi tout ce qui l'entoure - car Novoferm peut vous proposer des portes de sécurité RC2 et RC3 testées pour le montage dans des cloisons à ossature anti-effraction. Une solution unique en son genre, car vous restez entièrement en sécurité même en cas d'utilisation de cloisons légères à ossature.

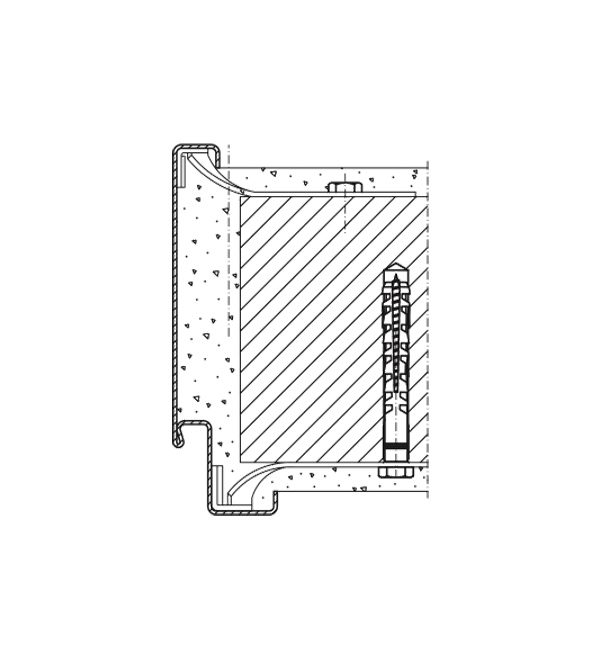

LA SÉCURITÉ MÊME POUR LES MURS DE MONTAGE
À quoi sert une porte sûre si l'on peut pratiquement traverser le mur ?
C'est pourquoi nous vous proposons les portes qui tiennent avec certitude ce que décrit la classe de protection anti-effraction, même dans les cloisons légères à ossature. Les types de portes RC2 et RC3 suivants sont adaptés au montage dans des parois de montage anti-effraction F90A en combinaison avec les sécurités de vis avec étoiles à enfoncer (pour RC3 avec des pattes à souder supplémentaires nécessaires) :
- NovoPorta Premio E-S-1 RC2 et RC3
- NovoPorta Premio E-S-2 RC2 et RC3
- NovoPorta Premio T30-1/EI2 30-1 RC2 et RC3
- NovoPorta Premio T30-2/EI2 30-2 RC2 et RC3
- NovoPorta Premio EI2 60-1 RC2 et RC3
- NovoPorta Premio EI2 60-2 RC2 et RC3
- NovoPorta Premio T90-1/EI2 90-1 RC2 et RC3
- NovoPorta Premio T90-2/EI2 90-2 RC2 et RC3
- NovoSecur E-S 6 RC2 (avec chambranle en 2 parties 2140)
En complément, vous trouverez dans nos documentations techniques de nombreuses parois de montage anti-intrusion F90A/EI90 avec une couche de tôle d'acier supplémentaire, qui sont testées/approuvées en combinaison avec nos portes de sécurité Novoferm.
VITRAGES ANTI-BALLES
L'utilisation de vitrages résistants aux projections selon la norme DIN EN 356 est standard pour les portes anti-effraction. Outre les vitrages P4A requis au minimum pour RC 2, tous les types de construction Premio RC 3 peuvent désormais être équipés de verres de sécurité P5A correspondants. Ces verres sont également disponibles en combinaison avec les classifications de protection incendie EI2 30, EI2 60 et EI2 90. En option, vous pouvez également opter pour des verres spéciaux P8B résistants à la rupture et aux chocs, associés à une fonction antipanique supplémentaire si vous le souhaitez, pour la classe de protection anti-effraction RC 2 - une sécurité accrue en plus.
De plus, pour tous les verres anti-effraction, les parcloses du côté du danger sont protégées contre le dévissage ou le soulèvement.
LA PREMIO MET DE LA COULEUR DANS L'OBJET
Un aspect exclusif avec une technique Novoferm sophistiquée - cela donne à coup sûr des images d'ensemble cohérentes qui impressionnent l'observateur. Les portes peuvent ainsi être intégrées de manière presque optique dans le mur, les possibilités d'aménagement étant très variées.
La couche de fond Novoferm de haute qualité en blanc trafic (similaire à RAL 9016) est déjà très agréable à la livraison. Pour de nombreux maîtres d'ouvrage, elle est si agréable à l'œil que le blanc trafic est la couleur de choix dans les situations de montage où il n'y a pas de risque de corrosion.
Bien entendu, presque toutes les couleurs RAL sont disponibles sur demande. Chez Novoferm, cette diversité se compose du panneau de porte, de l'aspect de l'huisserie et des paumelles, qui peuvent être conçus comme une unité ou de manière différente. L'interaction entre l'esthétique et la sécurité donne ainsi naissance à une perfection qui impressionne à tous points de vue.
Détails sur la NovoSecur RC 2
NOVOSECUR® E-S 6 - LA SOLUTION MINCEUR
CARACTERISTIQUES ET SURFACES
Porte à un vantail plein avec 6 sécurités pour l'intérieur et l'extérieur. Panneau de porte de 40 mm d'épaisseur, feuillure sur 3 côtés avec feuillure épaisse confortable. Panneau isolant en laine minérale, collé sur toute la surface. Épaisseur de la tôle 1,0 mm (0,88 mm pour Super-Décor). En standard, panneau de porte galvanisé et apprêté (revêtement par poudre RAL 9016).
En option RAL au choix :
Toutes les dimensions de portes peuvent également être livrées en option avec un revêtement en poudre RAL au choix pour le panneau de porte et l'huisserie.
En option, panneau de porte en super-décor :
Décors bois pour l'intérieur en érable, poirier, cerisier, noyer, hêtre naturel, chêne clair ou frêne blanc. Huisserie galvanisée et apprêt EC similaire à RAL 7035, en option RAL au choix.
EXÉCUTIONS
Résistance à l'effraction selon la norme DIN EN 1627 RC2. Également disponible avec vitrage normalisé ou spécial. Isolation phonique de 29 dB à 42 dB avec isolation phonique spéciale, testée selon DIN EN ISO 140-3, évaluée selon DIN EN ISO 717-1.
SERRURES
Standard : verrouillage multiple avec serrure à cylindre interchangeable et deux serrures à pêne pivotant.
En option : verrouillage multiple avec serrure à cylindre interchangeable et deux serrures à pêne pivotant et deux boulons supplémentaires.
FERRES
2 constructions de paumelles, réglables en trois dimensions (paumelles 3-D en standard), avec sécurité de paumelles, garniture interchangeable en alliage léger selon DIN 18257 ES 1 ZA avec plaque courte 72 mm ainsi que cylindre profilé SI selon DIN 18252 BS (35 + 26 mm), certificat de sécurité et trois clés.
HAUT-PARLEUR
Standard Huisserie d'angle avec profilé d'étanchéité, au choix huisserie de contremarche, huisserie enveloppante ou huisserie en bloc pour raccord mural obtus, huisserie de rattrapage.
SEUILS
Standard avec seuil d'entrée inférieur, au choix avec joint de sol abaissable (RS1) ou seuil de butée (BE2).
Détails sur la NovoPorta Premio E-S RC 2
NOVOPORTA PREMIO E-S-1 / E-S-2 - LES CLASSIQUES
CARACTERISTIQUES ET SURFACES
Porte à un ou deux vantaux à âme pleine en acier pour une utilisation à l'intérieur et à l'extérieur. Panneau de porte de 64 mm d'épaisseur, feuillure sur 3 côtés avec feuillure épaisse confortable. Épaisseur de tôle de 1 mm, livrable en option en 1,5 mm. Renfort intérieur pour ferme-porte côté paumelles (deux vantaux sur le vantail de service et le vantail fixe).
En standard, panneau de porte et huisserie galvanisés et apprêtés (revêtement par poudre RAL 9016). En option, le vantail, l'huisserie et les paumelles sont disponibles dans les couleurs RAL au choix.
EXÉCUTIONS
Résistance à l'effraction selon DIN EN 1627 RC2. Isolation thermique avec remplissage en laine minérale. En option également insonorisant 40 dB (à un vantail) ou 39 dB (à deux vantaux) testé selon DIN EN ISO 140-3, évalué selon DIN EN ISO 717-1 (valeur de laboratoire pour vantail plein et seuil RS1).
Egalement avec protection contre la fumée selon DIN 18095 avec joint de sol abaissable (RS1) ou seuil à bosse avec joint de recouvrement (RS2) et ferme-porte supérieur (pour les éléments à 2 vantaux avec deux ferme-porte supérieurs Dorma TS 89 F ou Geze TS 4000 F ainsi qu'un régulateur de suivi de fermeture et une crémone spéciale à feuillure avec verrouillage vers le haut et le bas).
VOLETS
Paumelles de construction en 3 parties avec bagues à roulement à billes et sécurisation des fiches de paumelles en série. Deux paumelles par vantail en standard, apprêt blanc similaire à RAL 9016 ; en option, également disponibles en acier inoxydable, ou en tant que paumelles réglables en 3 D en acier et en acier inoxydable. Paumelle à ressort par vantail jusqu'à BRM 1.250 x 2.250 mm (LD 1.166 x 2.208 mm). Deux goupilles de sécurité par vantail. Serrure de sécurité PZ interchangeable selon DIN 18251 classe 4, garniture de sécurité FS interchangeable en métal léger selon DIN 18257 ES 1 ZA, plaque courte avec retrait de cylindre de 72 mm, cylindre profilé SI protégé contre le perçage selon DIN 18252 classe P2 BZ (50 + 35 mm), certificat de sécurité et au moins trois clés. En outre, pour les portes à 2 vantaux, butée centrale affleurante avec joint de feuillure central. Vantail semi-fixe avec verrou de têtière invisible avec verrouillage vers le haut et vers le bas.
HAUT-PARLEUR
Standard : Huisserie d'angle avec profilé d'étanchéité sur trois côtés, épaisseur 2,0 mm, largeur du miroir 50 mm, au choix huisserie enveloppante, huisserie enveloppante en deux parties profilé 2140B, contre-huisserie ainsi que huisseries en bloc pour un raccordement bout à bout au mur ou huisserie en bloc pour un montage devant le mur.
SEUILS

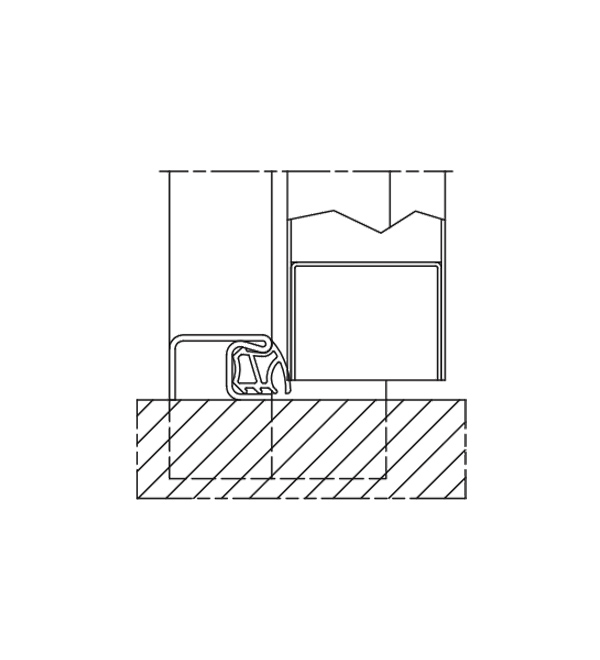

Standard A à fleur de sol, au choix B1, B2, B3 ou BE-2 avec cadre périphérique sur quatre côtés ou C2 avec butée inférieure ou seuil étanche RS1 avec joint de sol abaissable (également disponible en tant que seuil abaissable à retardement
V), double seuil RS1 ou seuil à bosse avec joint de recouvrement RS2.
Détails sur la NovoPorta Premio E-S RC 3
NOVOPORTA PREMIO E-S-1 / E-S-2 - LA MASSIVE
CARACTERISTIQUES ET SURFACES
Porte à un ou deux vantaux à âme pleine en acier pour une utilisation à l'intérieur et à l'extérieur. Panneau de porte de 64 mm d'épaisseur, feuillure sur 3 côtés avec feuillure épaisse confortable. Épaisseur de la tôle 1,5 mm. Renfort intérieur pour ferme-porte côté paumelles (deux vantaux sur le vantail de service et le vantail fixe). En standard, panneau de porte et huisserie galvanisés et apprêtés (revêtement par poudre RAL 9016). En option, le vantail, l'huisserie et les paumelles sont disponibles dans la teinte RAL de votre choix.
EXÉCUTIONS
Résistance à l'effraction selon DIN EN 1627 RC3. Isolation thermique avec remplissage en laine minérale. En option également insonorisant 39 dB testé selon DIN EN ISO 140-3, évalué selon DIN EN ISO 717-1 (valeur de laboratoire pour porte à vantail plein à 1 et 2 vantaux et seuil RS1). E-S-1 également réalisable comme porte murale de BRM 500 x 715 mm à 1.000 x 1.750 mm.
VOLETS
Paumelles de construction en 3 parties avec bagues à roulement à billes et sécurisation des fiches de paumelles en série. Deux paumelles de construction par vantail en standard, apprêt blanc similaire à RAL 9016 ; en option, également disponibles en acier inoxydable, en tant que paumelles réglables 3-D en acier et en acier inoxydable, ou en tant que paumelle d'objet mince 3-D en acier inoxydable. Deux goupilles de sécurité par vantail jusqu'à une hauteur BRM de 2.125 mm, 3 goupilles au-delà.
Serrure de sécurité PZ interchangeable selon DIN 18250 classe 4, avec pêne spécial. (Portes à deux battants avec côté de danger côté opposé aux paumelles uniquement en combinaison avec une serrure multipoints) Garniture interchangeable de sécurité FS en métal léger selon DIN 18257 ES 2 ZA, plaque longue avec retrait du cylindre de 72 mm, cylindre profilé SI protégé contre le perçage selon DIN 18252 classe P2 BZ (50 + 35 mm), certificat de sécurité et au moins trois clés.
En outre, pour les portes à 2 vantaux, butée centrale affleurante avec joint de feuillure central. Vantail semi-fixe avec verrou de têtière invisible avec verrouillage vers le haut et vers le bas.
HAUT-PARLEUR
Standard : Huisserie d'angle avec profilé d'étanchéité sur trois côtés, épaisseur 2,0 mm, largeur du miroir 50 mm, au choix huisserie enveloppante, huisserie enveloppante en deux parties profilé 2140B, contre-huisserie ainsi que huisseries en bloc pour raccord mural affleurant.
SEUILS
Standard A à fleur de sol, au choix B1, B2, B3 ou également BE2 avec cadre périphérique sur quatre côtés ou C2 avec butée inférieure ou seuils d'étanchéité RS1 avec joint de sol abaissable (également comme RS1V à abaissement temporisé), ou double seuil RS1.
Détails sur la NovoPorta Premio E-S / EI-30 / EI-60 RC 4
NOVOPORTA PREMIO E-S-1 / EI2 30-1 / EI2 60-1 - LA SOLUTION COMPLÈTE
CARACTÉRISTIQUES ET SURFACES
Porte à un vantail plein en acier pour une utilisation à l'intérieur et à l'extérieur. Panneau de porte de 64 mm d'épaisseur, feuillure sur 3 côtés avec feuillure épaisse confortable. Épaisseur de la tôle 1,5 mm. Bande anti-feu sur 3 côtés pour le type de construction ignifuge EI2 30 ou hautement ignifuge EI2 60. Renfort intérieur pour ferme-porte côté paumelles. En standard, panneau de porte et huisserie galvanisés et apprêtés (revêtement par poudre RAL 9016). En option, le vantail de porte, l'huisserie et les paumelles sont disponibles dans la teinte RAL de votre choix.
EXÉCUTIONS
Résistance à l'effraction selon DIN EN 1627 RC4. Isolation thermique avec remplissage en laine minérale. En option également insonorisant 38 dB testé selon DIN EN ISO 140-3, évalué selon DIN EN ISO 717-1 (valeur de laboratoire pour porte à vantail plein et seuil RS1). Les versions coupe-feu (EI2 30 et EI2 60) sont également disponibles avec protection contre la fumée selon EN 1634-3.
VOLETS
Paumelles de construction en 3 parties avec bagues à roulement à billes et sécurisation des fiches de paumelles en série. Par vantail, deux paumelles de construction en standard, apprêt blanc similaire à RAL 9016 ; en option, également disponibles en acier inoxydable, ou en tant que paumelles réglables en 3-D en acier et en acier inoxydable. Versions coupe-feu (EI2 30 et EI2 60) exécutées en standard avec ferme-porte supérieur Geze TS 4000 F ou dormakaba TS 89 F.
Cinq tenons de sécurité jusqu'à une hauteur BRM de 2.300 mm, 6 au-delà.
Serrure à cylindre interchangeable avec pêne demi-tour et pêne dormant comme verrouillage multiple de sécurité avec combinaison de pêne double et de pêne pivotant en haut et en bas, ainsi que deux pênes pivotants supplémentaires. Garniture interchangeable de sécurité FS en alliage léger selon DIN 18257 ES 3 ZA, plaque longue avec retrait de cylindre de 72 mm, cylindre profilé SI protégé contre le perçage selon DIN 18252 42-, 82-BS (50 + 35 mm), certificat de sécurité et au moins trois clés.
CHAMBRES
Standard : châssis d'angle avec profilé d'étanchéité sur trois côtés, épaisseur 2,0 mm, largeur du miroir 50 mm, au choix châssis d'encadrement, châssis d'encadrement en deux parties profilé 2140B, contre-châssis ainsi que châssis en bloc pour raccordement mural obtus.
SEUILS
Standard A à fleur de sol, au choix B3 ou BE-2 avec cadre périphérique sur quatre côtés ou C2 avec butée inférieure ou seuil étanche RS1 avec joint de sol abaissable (également disponible en RS1V à abaissement temporisé), ou seuil double RS1. Pour la description des seuils, voir p. 34.
Détails sur la NovoPorta Premio T/EI-30 - T/EI-60 - T/EI-90 RC 2
NOVOPORTA PREMIO T/EI2 30-1 ET T/EI2 30-2 / EI2 60-1 ET EI2 60-2 / T/EI2 90-1 ET T/EI2 90-2 - LES PANNEAUX POLYVALENTS
CARACTÉRISTIQUES ET SURFACES
Porte coupe-feu à un ou deux vantaux, à âme pleine, en acier, pour l'intérieur. Panneau de porte de 64 mm d'épaisseur, feuilluré sur 3 côtés avec feuillure épaisse confortable. Épaisseur de tôle 1 mm, en option 1,5 mm disponible. Portes T30/EI2 30 à un vantail avec renforcement intérieur supplémentaire pour le ferme-porte du côté des charnières. Bande coupe-feu sur 3 côtés, pour les éléments à 2 vantaux, en plus sur la feuillure centrale du vantail de service. En standard, panneau de porte et huisserie galvanisés et apprêtés (revêtement par poudre RAL 9016). En option, le vantail de porte, l'huisserie et les paumelles sont disponibles dans la teinte RAL de votre choix.
EXÉCUTIONS
Résistance à l'effraction selon DIN EN 1627 RC2. Isolation thermique avec panneau de porte ignifuge/résistant au feu. En option également insonorisant 40 dB pour T30/EI2 30-1 39 dB pour T30/EI2 30-2 et T90/EI2 90-1/-2 35 dB pour EI2 60-1/-2 testé selon DIN EN ISO 140-3, évalué selon DIN EN ISO 717-1 (valeur de laboratoire pour panneau plein et seuil RS1). Egalement avec protection contre la fumée selon DIN 18095 ou EN 1634-3 avec joint de sol abaissable (RS1) ou seuil bombé avec joint de recouvrement (RS2 / uniquement pour les éléments T30/EI2 30) et ferme-porte supérieur. T30/EI2 30-1 et T90/EI2 90-1 également réalisables comme trappe murale de BRM 500 x 715 mm à 1.000 x 1.750 mm.
VOLETS
Paumelles de construction en 3 parties avec bagues à roulement à billes et sécurités de paumelles en série. Par vantail, deux paumelles en standard, apprêt blanc similaire à RAL 9016 ; en option, également disponibles en acier inoxydable, ou en tant que paumelles réglables 3-D en acier et en acier inoxydable. Portes T30/EI2 30-1 et EI2 60-1 avec paumelle de construction et paumelle à ressort selon DIN 18272, en partie en fonction de la taille et du poids avec ferme-porte supérieur. Deux goupilles de sécurité par vantail (pour les éléments T90/EI2 90 à partir d'une hauteur de 2.126 mm, trois goupilles de sécurité). Serrure de sécurité PZ interchangeable selon DIN 18251 classe 4, garniture de sécurité FS interchangeable en métal léger selon DIN 18257 ES 1 ZA, plaque courte avec retrait de cylindre de 72 mm, cylindre profilé SI protégé contre le perçage selon DIN 18252 classe P2 BZ (50 + 35 mm), certificat de sécurité et trois clés.
En outre, pour les portes à 2 vantaux, butée centrale affleurante avec joint de feuillure central. Vantail semi-fixe avec verrou de feuillure invisible avec verrouillage vers le haut et vers le bas, ainsi qu'avec deux ferme-portes supérieurs Dorma TS 89 F ou Geze TS 4000 F et régulateur de fermeture.
HAUT-PARLEUR
Standard : Huisserie d'angle avec profilé d'étanchéité sur trois côtés, épaisseur 2,0 mm, largeur du miroir 50 mm, au choix huisserie enveloppante, huisserie enveloppante en deux parties profilé 2140B, contre-huisserie ainsi qu'huisserie en bloc pour un raccordement bout à bout au mur ou, pour les éléments T30/EI2 30, également huisserie en bloc pour un montage devant le mur.
SEUILS
Standard A à fleur de sol, au choix B1, B2, B3 ou BE-2 avec cadre périphérique sur quatre côtés ou C2 avec butée inférieure ou seuil étanche RS1 avec joint de sol abaissable (ainsi que RS1V à abaissement temporisé), double seuil RS1 ou seuil à bossage avec joint de recouvrement RS2 (seuil RS2 uniquement pour les éléments T30/EI2). Description du seuil, voir p. 34.
Détails sur la NovoPorta Premio T/EI-30 - T/EI-60 - T/EI-90 RC 3
NOVOPORTA PREMIO T/EI2 30-1 ET T/EI2 30-2 / EI2 60-1 ET EI2 60-2 / T/EI2 90-1 ET T/EI2 90-2 - LES PLUS RÉSISTANTS DE TOUS LES TEMPS
CARACTÉRISTIQUES ET SURFACES
Porte à un ou deux vantaux à âme pleine en acier pour une utilisation en intérieur. Panneau de porte de 64 mm d'épaisseur, feuillure sur 3 côtés avec feuillure épaisse confortable. Épaisseur de la tôle 1,5 mm. Bande anti-feu sur 3 côtés, pour les éléments à deux vantaux, en plus sur la feuillure centrale du vantail de service. En standard, panneau de porte et huisserie galvanisés et apprêtés (revêtement par poudre RAL 9016). En option, le vantail de porte, l'huisserie et les paumelles sont disponibles dans la teinte RAL de votre choix.
EXÉCUTIONS
Résistance à l'effraction selon la norme DIN EN 1627 RC3. En option également insonorisant 39 dB testé selon DIN EN ISO 140-3, évalué selon DIN EN ISO 717-1 (valeur de laboratoire pour porte à vantail plein à 1 et 2 vantaux et seuil RS1). Egalement avec protection contre la fumée selon DIN 18095 ou EN 1634-3. T30/EI2 30 et T90/EI2 90 également réalisable comme volet mural de BRM 500 x 715 mm à 1.000 x 1.750 mm.
VOLETS
Paumelles de construction en 3 parties avec bagues à roulement à billes, sécurisation des fiches de paumelles et ferme-porte standard à bras de compas (Geze TS 4000 F ou Dorma TS 89 F) de série. Deux paumelles de construction par vantail en standard, avec apprêt blanc similaire à RAL 9016 ; en option, également disponibles en acier inoxydable, en paumelles réglables en 3-D en acier et en acier inoxydable, ou en paumelles d'objet fines en 3-D en acier inoxydable.
Deux goupilles de sécurité par vantail jusqu'à une hauteur BRM de 2.125 mm, 3 goupilles au-delà.
Serrure de sécurité PZ interchangeable selon DIN 18250 classe 4, avec pêne spécial. (Portes à deux battants avec côté de danger côté opposé aux paumelles mur en combinaison avec une serrure multipoints) Garniture interchangeable de sécurité FS en métal léger selon DIN 18257 ES 2 ZA, plaque longue avec retrait de cylindre de 72 mm, cylindre profilé SI protégé contre le perçage selon DIN 18252 classe P2 BZ (50 + 35 mm), certificat de sécurité et au moins trois clés.
En plus, pour les portes à 2 vantaux, butée centrale affleurante avec joint de feuillure central. Vantail semi-fixe avec pêne dormant invisible avec verrouillage vers le haut et vers le bas, ainsi qu'avec deux ferme-portes supérieurs Geze TS 4000 F ou Dorma TS 89 F et régulateur de fermeture.
HAUT-PARLEUR
Standard : Huisserie d'angle avec profilé d'étanchéité sur trois côtés, épaisseur 2,0 mm, largeur du miroir 50 mm, au choix huisserie enveloppante, huisserie enveloppante en deux parties profilé 2140B, contre-huisserie ainsi que huisseries en bloc pour raccordement mural bout à bout.
SEUILS
Standard A à fleur de sol, au choix B1, B2, B3 ou BE-2 avec cadre périphérique sur quatre côtés ou C2 avec butée inférieure ou seuils étanches RS1 avec joint de sol abaissable (ainsi que RS1V abaissable avec temporisation), ou double seuil RS1.
Ferrures et accessoires
Ferrures et accessoires
En matière de sécurité, tout doit être parfait. C'est pourquoi chaque composant des portes de sécurité Novoferm a été pensé jusque dans les moindres détails, combiné avec d'autres en vue d'une efficacité maximale et parfaitement adapté aux exigences, normes et souhaits souhaités.
Cela se voit précisément aux nombreux détails qui font d'une porte en acier normale une porte de sécurité Novoferm classée RC. Il s'agit par exemple de cylindres profilés de sécurité protégés contre le perçage et l'arrachement selon la norme DIN 18252 BZ, y compris trois clés avec certificat de sécurité. Mais les portes de sécurité Novoferm se distinguent également par les nombreuses possibilités d'équiper nos portes de sécurité d'autres fonctions de protection telles que la protection contre le feu, la fumée et le bruit, qui sont souvent exigées en plus dans le secteur public.
SI-GARNITURES
Chez Novoferm, les portes de sécurité sont déjà équipées en standard d'une garniture interchangeable de sécurité en alliage léger très résistante avec plaque courte et cache-cylindre (RC2) ou plaque longue (RC3).
Ainsi, elles font également mouche sur le plan esthétique. Disponible en option comme garniture à béquilles et en acier inoxydable.
Aperçu de vos avantages
- Portes de sécurité en acier avec sécurité contrôlée selon RC 2 (WK 2), RC 3 (WK 3) et RC 4 (WK 4)
- Peut être combinée avec la classe de protection incendie EI 30 (T30), EI 60 (T60) et EI 90 (T90) (en fonction de la version)
- Paumelles en acier robustes avec sécurité par boulon de paumelle (de nombreuses portes sont équipées en standard de paumelles 3-D)
- Des goupilles de sécurité en acier s'engagent en plus dans l'huisserie et empêchent le soulèvement de la porte
- Ferrure de sécurité en aluminium selon la norme DIN 18257
Système de serrure de haute qualité, également avec verrouillages multiples
- Clé protégée par une carte de sécurité contre toute copie non autorisée
- Toutes les portes avec feuillure épaisse confortable ou à fleur de surface
- Cylindre profilé de sécurité avec protection contre l'arrachement du noyau selon DIN 18252, protégé en standard contre le perçage et l'arrachement et avec trois clés
- Selon le type de porte, également disponible en combinaison avec une protection contre le feu, la fumée et le bruit
- Nombreuses options d'équipement possibles
- Selon le modèle de porte, disponible avec une nouvelle surface design ou dans les finitions de surface Super-Color, Super-Décor ou RAL au choix
Technique et détails
Dimensions indicatives de commande ou de construction E-S-6 / RC 2
Dimensions indicatives de construction | Dimensions nominales | Cotes de passage libre1) | Dimensions exactes du châssis2) | MZ | T30 EI2 30 | EI2 60 | T90 EI2 90 | RC2 | RC3 | RC4 |
(dimensions de commande) | ||||||||||
E-S 6 | ||||||||||
750 x 2.000 | 760 x 2.005 | 700 x 1.975 | 790 x 2.040 | - | - | |||||
750 x 2.125 | 760 x 2.130 | 700 x 2.100 | 790 x 2.165 | - | - | |||||
875 x 1.875 | 885 x 1.880 | 825 x 1.850 | 915 x 1.915 | - | - | |||||
875 x 2.000 | 885 x 2.005 | 825 x 1.975 | 915 x 2.040 | - | - | |||||
875 x 2.125 | 885 x 2.130 | 825 x 2.100 | 915 x 2.165 | - | - | |||||
1.000 x 1.875 | 1.010 x 1.880 | 950 x 1.850 | 1.040 x 1.915 | - | - | |||||
1.000 x 2.000 | 1.010 x 2.005 | 950 x 1.975 | 1.040 x 2.040 | - | - | |||||
1.000 x 2.125 | 1.010 x 2.130 | 950 x 2.100 | 1.040 x 2.165 | - | - | |||||
1.125 x 2.000 | 1.135 x 2.005 | 1.075 x 1.975 | 1.165 x 2.040 | - | - | |||||
1.125 x 2.125 | 1.135 x 2.130 | 1.075 x 2.100 | 1.165 x 2.165 | - | - | |||||
1.250 x 2.000 | 1.260 x 2.005 | 1.200 x 1.975 | 1.290 x 2.040 | - | - | |||||
1.250 x 2.125 | 1.260 x 2.130 | 1.200 x 2.100 | 1.290 x 2.165 | - | - | |||||
1.250 x 2.250 | 1.260 x 2.255 | 1.200 x 2.225 | 1.290 x 2.290 | - | - | |||||
1.250 x 2.500 | 1.260 x 2.505 | 1.200 x 2.475 | 1.290 x 2.540 | - | - | |||||
Plage de dimensions autorisées : BRMde 625 x 1.750 mm à 1.250 x 2.500 mm |
Dimensions indicatives de commande ou de construction Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1 (1 vantail) / RC2/3
Dimensions indicatives de construction | Dimensions nominales | Cotes de passage libre1) | Dimensions exactes du châssis2) | MZ | T30 EI2 30 | EI2 60 | T90 EI2 90 | RC2 | RC3 | RC4 |
(dimensions de commande) | ||||||||||
Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1 (portes à 1 vantail) | E-S-1 | Premio | Premio | Premio | ||||||
750 x 2.000 | 760 x 2.005 | 666 x 1.957 | 828 x 2.058 | - | - | - | - | - | - | |
750 x 2.125 | 760 x 2.130 | 666 x 2.082 | 828 x 2.183 | - | - | - | - | - | - | |
875 x 1.875 | 885 x 1.880 | 791 x 1.832 | 953 x 1.933 | - | - | - | - | - | - | |
875 x 2.000 | 885 x 2.005 | 791 x 1.957 | 953 x 2.058 | - | - | - | - | - | - | |
875 x 2.125 | 885 x 2.130 | 791 x 2.082 | 953 x 2.183 | - | - | - | - | - | - | |
1.000 x 2.000 | 1.010 x 2.005 | 916 x 1.957 | 1.078 x 2.058 | - | - | - | - | - | - | |
1.000 x 2.125 | 1.010 x 2.130 | 916 x 2.082 | 1.078 x 2.183 | - | - | - | - | - | - | |
1.125 x 2.000 | 1.135 x 2.005 | 1.041 x 1.957 | 1.203 x 2.058 | - | - | - | - | - | - | |
1.125 x 2.125 | 1.135 x 2.130 | 1.041 x 2.082 | 1.203 x 2.183 | - | - | - | - | - | - | |
1.250 x 2.000 | 1.260 x 2.005 | 1.166 x 1.957 | 1.328 x 2.058 | - | - | - | - | - | - | |
1.250 x 2.125 | 1.260 x 2.130 | 1.166 x 2.082 | 1.328 x 2.183 | - | - | - | - | - | - | |
1.250 x 2.250 | 1.260 x 2.255 | 1.166 x 2.207 | 1.328 x 2.308 | - | - | - | - | - | - | |
1.250 x 2.500 | 1.260 x 2.505 | 1.166 x 2.457 | 1.328 x 2.558 | - | - | - | - | - | - | |
Plage de dimensions admissibles NovoPorta Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 / T90/EI2 90-1 : BRMde 500 x 715 mm à 1.375 x 2.500 mm |
Dimensions indicatives de commande ou de construction Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (2 vantaux) / RC 2/ 3
Dimensions indicatives de construction | Dimensions nominales | Cotes de passage libre1) | Dimensions exactes du châssis2) | MZ | T30 EI2 30 | EI2 60 | T90 EI2 90 | RC2 | RC3 | RC4 |
(dimensions de commande) | ||||||||||
Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (portes à 2 vantaux) | E-S-1 | Premio | Premio | Premio | ||||||
1.500 x 2.0003) | 1.510 x 2.005 | 1.416 x 1.957 | 1.578 x 2.058 | - | - | - | - | - | - | |
1.500 x 2.1253) | 1.510 x 2.130 | 1.416 x 2.082 | 1.578 x 2.183 | - | - | - | - | - | - | |
1.750 x 2.0004) | 1.760 x 2.005 | 1.666 x 1.957 | 1.828 x 2.058 | - | - | - | - | - | - | |
1.750 x 2.1254) | 1.760 x 2.130 | 1.666 x 2.082 | 1.828 x 2.183 | - | - | - | - | - | - | |
2.000 x 2.000 | 2.010 x 2.005 | 1.916 x 1.957 | 2.078 x 2.058 | - | - | - | - | - | - | |
2.000 x 2.125 | 2.010 x 2.130 | 1.916 x 2.082 | 2.078 x 2.183 | - | - | - | - | - | - | |
2.000 x 2.500 | 2.010 x 2.505 | 1.916 x 2.457 | 2.078 x 2.558 | - | - | - | - | - | - | |
2.125 x 2.125 | 2.135 x 2.130 | 2.041 x 2.082 | 2.203 x 2.183 | - | - | - | - | - | - | |
2.250 x 2.250 | 2.260 x 2.255 | 2.166 x 2.207 | 2.328 x 2.308 | - | - | - | - | - | - | |
2.500 x 2.500 | 2.510 x 2.505 | 2.416 x 2.457 | 2.578 x 2.558 | - | - | - | - | - | - | |
Plage de dimensions admissibles NovoPorta Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 : BRMde 1.375 x 1.750 mm à 2.500 x 2.500 mm 3) Vantail de service BRM env. 930 mm de large 4) Vantail de service BRM env. 975 mm de large |
Dimensions indicatives de commande ou de construction Premio E-S-1 / EI2 30-1 / EI2 60-1 (1 vantail) / RC 4
Dimensions indicatives de construction | Dimensions nominales | Cotes de passage libre1) | Dimensions exactes du châssis2) | MZ | T30 EI2 30 | EI2 60 | T90 EI2 90 | RC2 | RC3 | RC4 |
(dimensions de commande) | ||||||||||
Premio E-S-2 / T30/EI2 30-2 / EI2 60-2 / T90/EI2 90-2 (portes à 2 vantaux) | E-S-1 | Premio | Premio | Premio | ||||||
750 x 2.000 | 760 x 2.005 | 666 x 1.957 | 828 x 2.058 | - | - | - | - | - | ||
750 x 2.125 | 760 x 2.130 | 666 x 2.082 | 828 x 2.183 | - | - | - | - | - | ||
875 x 2.000 | 885 x 2.005 | 791 x 1.957 | 953 x 2.058 | - | - | - | - | - | ||
875 x 2.125 | 885 x 2.130 | 791 x 2.082 | 953 x 2.183 | - | - | - | - | - | ||
1.000 x 2.000 | 1.010 x 2.005 | 916 x 1.957 | 1.078 x 2.058 | - | - | - | - | - | ||
1.000 x 2.125 | 1.010 x 2.130 | 916 x 2.082 | 1.078 x 2.183 | - | - | - | - | - | ||
1.125 x 2.000 | 1.135 x 2.005 | 1.041 x 1.957 | 1.203 x 2.058 | - | - | - | - | - | ||
1.125 x 2.125 | 1.135 x 2.130 | 1.041 x 2.082 | 1.203 x 2.183 | - | - | - | - | - | ||
1.250 x 2.000 | 1.260 x 2.005 | 1.166 x 1.957 | 1.328 x 2.058 | - | - | - | - | - | ||
1.250 x 2.125 | 1.260 x 2.130 | 1.166 x 2.082 | 1.328 x 2.183 | - | - | - | - | - | ||
1.250 x 2.250 | 1.260 x 2.255 | 1.166 x 2.207 | 1.328 x 2.308 | - | - | - | - | - | ||
1.250 x 2.500 | 1.260 x 2.505 | 1.166 x 2.457 | 1.328 x 2.558 | - | - | - | - | - | ||
Plage de dimensions admissibles NovoPorta Premio E-S-1 / T30/EI2 30-1 / EI2 60-1 : BRMde 625 x 2.000 mm à 1.375 x 2.500 mm |
Données techniques portes de sécurité E-S-6 / RC 2 / feuillure épaisse
Modèle | E-S 6 |
Classe de résistance | RC 2 |
Dimensions autorisées | |
Cote de construction indicative (BR) Largeur min. - max. | 625 - 1.250 |
Hauteur (BR) min. - max. | 1.750 - 2.500 |
Équipements de sécurité | |
Classe de résistance | RC2 |
Nombre de goupilles de sécurité par vantail | 2 |
Serrure de sécurité PZ interchangeable | - |
Avec verrouillage multipoints | - (standard) |
Avec verrouillage multipoints et 2 pênes supplémentaires | - (en option) |
Cylindre profilé de sécurité protégé contre le perçage | - |
Panneau de porte | |
Épaisseur du panneau de porte env. | 40 |
Épaisseur de la tôle | 1,0 (pour Super-Décor 0,88) |
Feuillure épaisse (3 côtés) | - |
Type d'ouverture, selon DIN | gauche ou droite |
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,7 W/m2K |
Murs | |
Maçonnerie (résistance à la compression de la pierre > 12) | ≥ 115 |
Béton (classe de résistance ≥ 12/15) | ≥ 100 |
Blocs/briques planes en béton cellulaire (classe de résistance 4 / collé) | ≥ 150 |
Panneaux muraux en béton cellulaire armé (classe de résistance 4 / collé) | ≥ 150 |
Murs de montage anti-intrusion F90/EI90 en tant que mur de soutènement en acier (selon DIN 4.102, partie 4, tableau 10.2 ou EN 13501-2) | ≥ 100 |
Structure en acier (épaisseur minimale de paroi des profilés en acier 3 mm) | - |
Option | |
Egalement avec panneau supérieur (uniquement pour utilisation intérieure) | - |
Également avec imposte (uniquement pour l'intérieur) | - |
Également insonorisant | Elément standard 29 - 34 dB * |
Rapport d'essai no. | 45-11/12 |
Toutes les dimensions en mm BR = dimension indicative de construction, RAM = dimension extérieure du cadre, LD = dimension de passage libre * Les valeurs d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour la porte à vantail plein. Pour l'indice d'isolation acoustique pouvant être atteint sur le chantier, la valeur de laboratoire - 5 dB s'applique. | - possible - pas possible |
Données techniques des portes de sécurité E-S-1 / E-S-2 / RC 2
Classe de résistance Type | RC2 E-S-1 | RC2 E-S-2 | |
Dimensions autorisées | |||
Dimension de construction indicative (BRM) | Largeur min. - max. | 500-1.375 (416-1.291) | 1.375-2.500 (1.291-2.416) |
Passage libre (LD) | Hauteur min. - max. | 715-2.500 (673-2.458) | 1.750-2.500 (1.708-2.458) |
également avec bandeau supérieur/lumière supérieure | Hauteur max. | - | - |
Equipements de sécurité | |||
Classe de résistance | RC2 | RC2 | |
Nombre de goupilles de sécurité par vantail | 2 | 2 | |
Serrure de sécurité PZ interchangeable | - | - | |
Verrouillage du vantail semi-fixe Pêne dormant (avec verrouillage vers le haut et vers le bas) | - | - | |
cylindre profilé de sécurité protégé contre le perçage | - | - | |
Panneau de porte | |||
Épaisseur du panneau de porte env. | 64 | 64 | |
Épaisseur de la tôle (en option | 1 (1,5) | 1 (1,5) | |
Pliage épais (3 côtés) | - | - | |
Type d'ouverture | selon DIN | à gauche ou à droite | à gauche ou à droite |
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,5 W/m²K | Ud = 1,5 W/m²K | |
Murs | |||
Maçonnerie (résistance à la compression de la pierre ≥ 12) | ≥ 115 | ||
Béton (classe de résistance ≥ 12/15) | ≥ 100 | ||
Blocs/briques planes en béton cellulaire (classe de résistance 4 / collé) | ≥ 175 | ||
Panneaux muraux en béton cellulaire armé (classe de résistance 4 / collé) | ≥ 150 | ||
Murs à partir de F60-A-/EI60 Murs de montage anti-intrusion comme mur à ossature métallique (selon DIN 4.102, partie 4, tableau 10.2) ou EN 13501-2 | ≥ 100 | ||
Murs à partir de F60-B/EI60 Murs de montage anti-intrusion comme mur à ossature bois (selon DIN 4.102, partie 4, tableau 10.3) ou EN 13501-2 | ≥ 130 | ||
Construction en acier (épaisseur minimale de la paroi des profilés en acier 3 mm). | - | ||
Option | |||
Également avec protection contre la fumée | - | - | |
Également insonorisant | 23-44 dB* | 23-44 dB* | |
Vitrage retardateur d'effraction | |||
Vitrage rectangulaire normalisé (P4A ou P8B selon EN 356) 200 x 600 mm, 500 x 400 mm, 460 x 910 mm | |||
Vitrage normalisé en losange (P4A ou P8B selon EN 356) 300 mm, 400 mm, 500 mm | |||
Vitrage rond normalisé (P4A ou P8B selon EN 356) 350 mm, 450 mm | |||
Vitrage spécial au choix (P4A ou P8B selon EN 356) Largeur de frise sur 3 côtés min. 150 mm | |||
côté serrure et sur le vantail fixe butée centrale ≥ 180 mm | |||
Parcloses en acier vissées visibles en option également avec profilés de recouvrement supplémentaires | |||
(sans fixation visible) disponibles en acier inoxydable | |||
Rapport d'essai no. | 261 8191-GS S01 | 261 8191-GS S01 | |
Toutes les dimensions en mm, BRM= dimension de construction indicative, RAM = dimension extérieure du cadre, LD = dimension de passage libre. * Les mesures d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour une porte à vantail plein. Pour l'indice d'affaiblissement acoustique pouvant être atteint sur le chantier, la règle suivante s'applique : valeur de laboratoire - 5dB | - possible - pas possible |
Données techniques des portes de sécurité E-S-1 / E-S-2 / RC 3
Classe de résistance Type | RC3 E-S-1 | RC3 E-S-2 | |
Dimensions approuvées | |||
Dimension de construction indicative (BRM) | Largeur min. - max. | 625-1.375 (541-1.291) | 1.375-2.500 (1.291-2.416) |
Passage libre (LD) | Hauteur min. - max. | 1.750-2.500 (1.708-2.458) | 1.750-2.500 (1.708-2.458) |
Dimension de construction (BRM) Trappe | Largeur min.-max. | 500-1.000 (416-916) | - |
Passage libre (LD) | Hauteur min.-max. | 715-1.750 (631-1.666) | - |
Equipements de sécurité | |||
Classe de résistance | RC3 | RC3 | |
Nombre de goupilles de sécurité par vantail | 2 (3) | 2 (3) | |
Serrure de sécurité PZ interchangeable | - | - | |
Verrouillage du vantail semi-fixe Pêne dormant (avec verrouillage vers le haut et vers le bas) | - | - | |
cylindre profilé de sécurité protégé contre le perçage | - | - | |
Panneau de porte | |||
Épaisseur du panneau de porte env. | 64 | 64 | |
Épaisseur de la tôle (en option | 1,5 | 1,5 | |
Pliage épais (3 côtés) | - | - | |
Type d'ouverture | selon DIN | à gauche ou à droite | à gauche ou à droite |
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,8 W/m²K | Ud = 1,9 W/m²K | |
Murs | |||
Maçonnerie (résistance à la compression de la pierre ≥ 12) | ≥ 115 | ||
Béton (classe de résistance ≥ 12/15) | ≥ 120 | ||
Blocs/briques planes en béton cellulaire (classe de résistance 4 / collé) | ≥ 240 | ||
Panneaux muraux en béton cellulaire armé (classe de résistance 4 / collé) | ≥ 240 | ||
Murs à partir de F60-A-/EI60 Murs de montage anti-intrusion comme mur à ossature métallique (selon DIN 4.102, partie 4, tableau 10.2) ou EN 13501-2 | ≥ 100 | ||
Construction en acier (épaisseur minimale de la paroi des profilés en acier 3 mm). | - | ||
Option | |||
Également avec protection contre la fumée | - | - | |
Également insonorisant | 23-45 dB* | 23-43 dB* | |
Aussi avec vitrage | - | - | |
Également avec panneau supérieur | - | - | |
Aussi avec imposte | - | - | |
Vitrage anti-effraction | |||
Vitrage rectangulaire normalisé (P4A ou P8B selon EN 356) 200 x 600 mm, 500 x 400 mm, 460 x 910 mm | Vitrage normalisé | Vitrage normalisé en losange | |
Vitrage normalisé en losange (P4A ou P8B selon EN 356) 300 mm, 400 mm, 500 mm | |||
Vitrage rond normalisé (P4A ou P8B selon EN 356) 350 mm, 450 mm | Vitrage rond normalisé | Vitrage spécial jusqu'à 0,7 m² | |
Vitrage spécial au choix (P4A ou P8B selon EN 356) Largeur de frise sur 3 côtés min. 150 mm | |||
côté serrure et sur le vantail fixe butée centrale ≥ 180 mm | |||
Parcloses en acier vissées visibles en option également avec profilés de recouvrement supplémentaires | |||
(sans fixation visible) disponibles en acier inoxydable | |||
Rapport d'essai no. | 45-53/18 | 45-53/18 | |
Toutes les dimensions en mm, BRM= dimension de construction indicative, RAM = dimension extérieure du cadre, LD = dimension de passage libre. * Les valeurs d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour une porte à vantail plein. Pour l'indice d'affaiblissement acoustique pouvant être atteint sur le chantier, la règle suivante s'applique : valeur de laboratoire - 5dB | - possible - pas possible |
Données techniques des portes de sécurité E-S-1 / EI 30-1 / EI 60-1 / RC 4
Classe de résistance Type | RC4 E-S-1 | RC4 EI2 30-1 / EI2 60-1 | |
Dimensions autorisées | |||
Dimension de construction indicative (BRM) | Largeur min. - max. | 625-1.375 (541-1.291) | 625-1.375 (541-1.291) |
Passage libre (LD) | Hauteur min. - max. | 2.000-2.500 (1.958-2.458) | 2.000-2.500 (1.958-2.458) |
Équipements de sécurité | |||
Classe de résistance | RC4 | RC4 | |
Nombre de goupilles de sécurité par vantail | 5 (6) | 5 (6) | |
Serrure PZ à pêne dormant et pêne demi-tour comme verrouillage multiple de sécurité avec combinaison de pênes doubles et de pênes pivotants en haut et en bas, ainsi que deux pênes pivotants supplémentaires | - | - | |
Cylindre profilé de sécurité protégé contre le perçage | - | - | |
Panneau de porte | |||
Épaisseur du panneau de porte env. | 64 | 64 | |
Épaisseur de la tôle (en option | 1,5 | 1,5 | |
Pliage épais (3 côtés) | - | - | |
Type d'ouverture | selon DIN | à gauche ou à droite | à gauche ou à droite |
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,8 W/m²K | Ud = 1,8 W/m²K | |
Murs | |||
Maçonnerie (résistance à la compression de la pierre ≥ 12) | ≥ 240 | ≥ 240 | |
Béton (classe de résistance ≥ 12/15) | ≥ 140 | ≥ 140 | |
Blocs/briques planes en béton cellulaire | - | - | |
Panneaux muraux en béton cellulaire armé | - | - | |
Murs à partir de F60-A-/EI60-Murs de montage anti-intrusion comme mur à ossature métallique (selon DIN 4.102, partie 4, tableau 10.2) ou EN 13501-2 | - | - | |
Construction en acier (épaisseur minimale de la paroi des profilés en acier : 3 mm). | - | - | |
Option | |||
ignifugé ou hautement ignifugé - testé selon EN 1634-1 | - | - | |
Egalement avec protection contre la fumée selon EN 1634-3 | - | - | |
Également insonorisant | de 22 à 47 dB*. | 22-47 dB* | |
Aussi avec vitrage / vitrage coupe-feu1) | - | - | |
Également avec panneau supérieur | - | - | |
Aussi avec imposte | - | - | |
Disponible comme porte intérieure ou porte extérieure | - | - | |
Certification (autorisation) comme porte intérieure selon ETA-17/0443 | - | EI2 30 ou EI2 60 / CE | |
Certification (homologation) comme porte extérieure selon EN 16034 et EN 14351-1 | - | EI2 30 ou EI2 60 / CE | |
N° de rapport d'essai. | 2019-04-0761-K1 | 2019-04-0761-K1 | |
Toutes les dimensions sont en mm, BRM = dimension indicative de construction, RAM = dimension extérieure du cadre, LD = dimension de passage libre * Les valeurs d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour une porte à vantail plein. Pour l'indice d'affaiblissement acoustique pouvant être atteint sur le chantier, la règle est la suivante : valeur de laboratoire - 5 dB. | - possible - pas possible |
Données techniques portes de sécurité T/EI 30-1 / 60-1 / 90-1 T/EI 30-2 / 60-2 / 90-2 / RC 2
Classe de résistance Type | RC2 T/EI2 30-1 / 60-1 / 90-1 | RC2 T/EI2 30-2 / 60-2 / 90-2 | |||
Modèles | T30/EI2 30/EI2 60 | T90/EI2 90 | T30/EI2 30/EI2 60 | T90/EI2 90 | |
Dimensions homologuées | |||||
Dimension de construction indicative (BRM) Porte | Largeur min.-max. | 625-1.375 (541-1.291) | 1.375-2.500 (1.291-2.416 | ||
Passage libre (LD) | Hauteur min.-max. | 1.750-2.500 (1.708-2.458) | 1.750-2.500 (1.708-2.458) | ||
Dimension de construction (BRM) Trappe (pas pour EI2 60) | Largeur min.-max. | 500-1.000 (416-916) | - | ||
Passage libre (LD) | Hauteur min.-max. | 715-1.750 (631-1.666) | - | ||
Équipements de sécurité | |||||
Classe de résistance | RC2 | RC2 | |||
Nombre de tenons de sécurité par vantail | 2 (T90/EI2 90 à partir de 2.126 = 3) | 2 (T90/EI2 90 à partir de 2.126 = 3) | |||
Serrure de sécurité PZ interchangeable | - | - | |||
Verrouillage du vantail semi-fixe (pêne dormant) (avec verrouillage vers le haut et vers le bas) | - | - | |||
cylindre profilé de sécurité protégé contre le perçage | - | - | |||
Panneau de porte | |||||
Épaisseur du panneau de porte env. | 64 | 64 | |||
Épaisseur de la tôle (en option) | 1 (1,5) | 1 (1,5) | |||
Pliage épais (3 côtés) | - | - | |||
Type d'ouverture | selon DIN | à gauche ou à droite | à gauche ou à droite | ||
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,5 W/m²K | Ud = 1,7 W/m²K | T/EI2 30 Ud = 1,5 W/m²K EI2 60 = 1,6 W/m²K | Ud = 1,8 W/m²K | |
Murs | |||||
Maçonnerie (résistance à la compression de la pierre ≥ 12) | ≥ 115 | ≥ 175 | ≥ 115 | ≥ 175 | |
Béton (classe de résistance ≥12/15) | ≥ 100 | ≥ 140 | ≥ 100 | ≥ 140 | |
Blocs/briques planes en béton cellulaire (classe de résistance 4 / collé) | ≥ 175 | ≥ 175 | ≥ 175 | ≥ 175 | |
Panneaux muraux en béton cellulaire armé (classe de résistance 4 / collé) | ≥ 150 | ≥ 175 | ≥ 150 | ≥ 175 | |
Murs à partir de F60-A/EI60 (pas pour T/EI290)ou à partir de F90-A/EI90- Murs de montage anti-effraction en tant que mur d'ossature en acier (selon DIN 4.102, partie 4, tableau 10.2) ou EN 13501-2 | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Murs à partir de F60-B/EI60 Murs de montage anti-intrusion comme mur à ossature bois(selon DIN 4.102, partie 4, tableau 10.3) ou EN 13501-2 | ≥ 130 (uniquement pour T/EI2 30) | - | ≥ 130 (uniquement pour T/EI2 30) | - | |
Poteaux/poutres en acier revêtus à partir de F60-A/R60 (pas pour T/EI290) ou à partir de F90-A/R90 | sur demande | sur demande | sur demande | sur demande | |
Option | |||||
Aussi avec panneau supérieur (hauteur max. 1.000) | - | - | - | - | |
Egalement avec imposte (hauteur max. 1.000) | - | - | - | - | |
Également avec protection contre la fumée | - | - | - | - | |
Également insonorisant | T/EI2 30 23-44 dB* EI2 60 22-36 dB* | 23-45 dB* | T/EI2 30 22-43 dB* EI2 60 22-38 dB* | 22-43 dB* | |
Egalement avec vitrage | - | - | - | - | |
Evaluation technique européenne (agrément) comme porte intérieure | ETA-17/0443 EI2 30 ou EI2 60 CE | ETA-17/0443 EI2 90 CE | ETA-17/0443 EI2 30 ou EI2 60 CE | ETA-17/0443 EI2 90 CE | |
Homologation nationale (allemande) comme porte intérieure (uniquement pour T30/T90) | Z-6.20.2205 T30 | Z-6.20.2221 T90 | Z-6.20.2205 T30 | Z-6.20.2221 T90 | |
Certification (autorisation) comme porte extérieure selon EN 16034 et EN 14351-1 | EI2 30 CE ou EI2 60 CE | EI2 90 CE | EI2 30 CE ou EI2 60 CE | EI2 90 CE | |
Rapport d'essai no. | 261 8191-GS S01 | 261 8191-GS S01 | |||
Toutes les dimensions sont en mm, BRM = dimension indicative de construction, RAM = dimension extérieure du cadre, LD = dimension de passage libre * Les valeurs d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour une porte à vantail plein. Pour l'indice d'affaiblissement acoustique pouvant être atteint sur le chantier, la règle suivante s'applique : valeur de laboratoire - 5 dB - possible - pas possible |
Données techniques portes de sécurité T/EI 30-1 / 60-1 / 90-1 T/EI 30-2 / 60-2 / 90-2 / RC 3
Classe de résistance Type | RC3 T/EI2 30-1 / 60-1 / 90-1 | RC3 T/EI2 30-2 / 60-2 / 90-2 | |||
Modèles | T30/EI2 30/EI2 60 | T90/EI2 90 | T30/EI2 30/EI2 60 | T90/EI2 90 | |
Dimensions homologuées | |||||
Dimension de construction indicative (BRM) Porte | Largeur min.-max. | 625-1.375 (541-1.291) | 1.375-2.500 (1.291-2.416 | ||
Passage libre (LD) | Hauteur min.-max. | 1.750-2.500 (1.708-2.458) | 1.750-2.500 (1.708-2.458) | ||
Dimension de construction (BRM) Trappe (pas pour EI2 60) | Largeur min.-max. | 500-1.000 (416-916) | - | ||
Passage libre (LD) | Hauteur min.-max. | 715-1.750 (631-1.666) | - | ||
Équipements de sécurité | |||||
Classe de résistance | RC3 | RC3 | |||
Nombre de goupilles de sécurité par vantail | 2 (3) | 2 (3) | |||
Serrure de sécurité PZ interchangeable | - | - | |||
Verrouillage du battant fixe (pêne dormant en feuillure) (avec verrouillage vers le haut et vers le bas) | - | - | |||
cylindre profilé de sécurité protégé contre le perçage | - | - | |||
Panneau de porte | |||||
Épaisseur du panneau de porte env. | 64 | 64 | |||
Épaisseur de la tôle (en option) | 1 (1,5) | 1 (1,5) | |||
Pliage épais (3 côtés) | - | - | |||
Type d'ouverture | selon DIN | à gauche ou à droite | à gauche ou à droite | ||
Coefficient de transmission thermique selon DIN EN ISO 10 077-1 | Ud = 1,8 W/m²K | Ud = 1,8 W/m²K | Ud = 1,9 W/m²K | Ud = 1,9 W/m²K | |
Murs | |||||
Maçonnerie (résistance à la compression de la pierre ≥ 12) | ≥ 115 | ≥ 175 | ≥ 115 | ≥ 175 | |
Béton (classe de résistance ≥12/15) | ≥ 120 | ≥ 140 | ≥ 120 | ≥ 140 | |
Blocs/briques planes en béton cellulaire (classe de résistance 4 / collé) | ≥ 240 | ≥ 240 | ≥ 240 | ≥ 240 | |
Panneaux muraux en béton cellulaire armé (classe de résistance 4 / collé) | ≥ 240 | ≥ 240 | ≥ 240 | ≥ 240 | |
Cloisons de montage anti-intrusion F90-A/EI90 en tant que cloison à montants en acier (selon DIN 4.102, partie 4, tableau 10.2) ou EN 13501-2 | ≥ 100 | ≥ 100 | ≥ 100 | ≥ 100 | |
Poteaux/poutres en acier revêtus F90-A ou R90 | sur demande | sur demande | sur demande | sur demande | |
Option | |||||
Aussi avec panneau supérieur (hauteur max. 1.000) | - | - | - | - | |
Egalement avec imposte (hauteur max. 1.000) | - | - | - | - | |
Également avec protection contre la fumée | - | - | - | - | |
Également insonorisant | 23-45 dB* | 23-45 dB* | 22-43 dB* | 22-43 dB* | |
Aussi avec vitrage | - | - | - | - | |
Evaluation technique européenne (agrément) comme porte intérieure | ETA-17/0.443 EI2 30 ou EI2 60 CE | ETA-17/0443 EI2 90 CE | ETA-17/0443 EI2 30 ou EI2 60 CE | ETA-17/0443 EI2 90 CE | |
Homologation nationale (allemande) comme porte intérieure (uniquement pour T30/T90) | Z-6.20.2205 T30 | Z-6.20.2221 T90 | Z-6.20.2205 T30 | Z-6.20.2221 T90 | |
Certification (homologation) comme porte extérieure selon EN 16034 et EN 14351-1 | EI2 30 CE ou EI2 60 CE | EI2 90 CE | EI2 30 CE ou EI2 60 CE | EI2 90 CE | |
Rapport d'essai no. | 45-53/18 | 45-53/18 | |||
Toutes les dimensions sont en mm, BRM = dimension indicative de construction, RAM = dimension extérieure du cadre, LD = dimension de passage libre * Les valeurs d'isolation acoustique indiquées sont des valeurs de laboratoire uniquement pour une porte à vantail plein. Pour l'indice d'affaiblissement acoustique pouvant être atteint sur le chantier, la règle suivante s'applique : valeur de laboratoire - 5 dB - possible - pas possible |
Huisseries
Raccords aux murs
Raccords aux murs, variantes de seuils
Nous avons éveillé votre intérêt ?
Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.
Nous nous ferons un plaisir de vous aider.
Une sécurité accrue ?
Portes pare-balles de Novoferm
Danger croissant d'attaques à grande échelle
Il existe de nombreux domaines sensibles qu'il convient de protéger en cas d'attaques de toutes sortes. Dans ce contexte, le danger lié à l'utilisation d'armes de poing et de fusils d'assaut est de plus en plus réel, non seulement dans le secteur militaire, mais aussi précisément dans le secteur public, civil et même privé. La NovoPorta Premio, en version à un ou deux vantaux, a passé avec succès les tests selon la norme DIN EN 1522/1523, classe de tir FB 4 NS, ainsi qu'en tant qu'élément à un vantail selon la norme VPAM* APR 2006, niveau de test 6 NS.
Portes pare-balles
