PORTE À ROULEMENT

PORTES À ENROULEMENT EN ALUMINIUM - INDIVIDUELLES ET UNIVERSELLES



Nos portes à enroulement sont des fermetures de porte individuelles et universelles. Elles sont conformes à toutes les directives et normes en vigueur. Bien entendu, le montage est également effectué par nos soins conformément aux prescriptions DIN existantes. Le design des profilés et le revêtement en vernis transparent de haute qualité pour les portes en aluminium font de votre porte à enroulement la carte de visite de votre maison. Des surfaces colorées sont également possibles sur demande.

Vous avez le choix entre plusieurs modèles de portes à enroulement ainsi que de nombreux équipements et accessoires.

POURQUOI DES PORTES À ENROULEMENT DE NOVOFERM ?

NORMES DE SÉCURITÉ EUROPÉENNES

Conformément à la norme européenne EN 13241, les portes industrielles doivent répondre à de nombreuses exigences de sécurité. Toutes ces exigences visent à éviter que des personnes ne se blessent ou que des marchandises ne soient endommagées lors de la manipulation d'une porte. Le risque de coincement doit être limité au maximum et toute chute de la porte ouverte doit être exclue.

Novoferm développe et fabrique toutes ses portes en respectant strictement ces normes. Les certificats et rapports d'essai correspondants peuvent être demandés et présentés.

SYSTÈME ANTI-INTRUSION

Dispositif anti-intrusion empêchant le soulèvement du tablier de la porte, avec serrure pour cylindre fourni par le client, poignée, tringlerie englobant le côté et contact de coupure.

SERVO-VERROUILLAGE AUTOMATIQUE

Servo-verrouillage électromécanique de la porte à enroulement, des deux côtés. Jusqu'à 6000 mm.

BARRE DE CONTACT DE PROTECTION CONTRE LES ACCIDENTS

Barre de contact de protection contre les accidents sous le profil de fermeture au bord inférieur de la porte, provoque un arrêt immédiat lorsque le tablier de porte en fermeture rencontre un obstacle ; ensuite, le tablier remonte.

Généralement inclus pour les portes à fonctionnement automatique, sinon sur demande.

PORTE DE FERMETURE

Dimensions normalisées 875 x 2.000 mm, pour la circulation des personnes lorsque la porte est fermée, dans une partie latérale pivotante ou fixe (largeur totale d'environ 1050 mm).

Une porte secondaire dans la partie latérale peut également être remplie de lamelles, avec une similitude visuelle avec la porte à enroulement.

Aperçu des types de portes

TH100 ROLLTORE

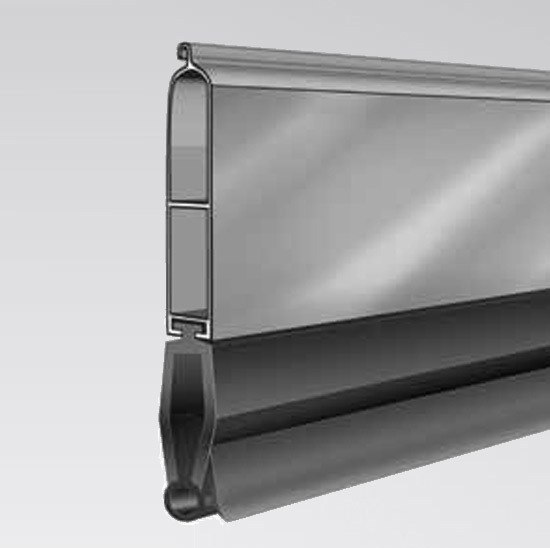

Lamelles à double paroi isolées thermiquement en aluminium naturel avec vernis transparent en standard. Avec revêtement de couleur sur demande. Egalement avec des lamelles à hublot. Profilé de finition alu nature non traité

Lamelles alu 100 mm
Forme de profil plus conventionnelle avec structure à double paroi, également avec noyau thermo-isolant en mousse dure de polyuréthane, mais d'une épaisseur d'environ 23 mm. Grande stabilité de surface grâce à l'assemblage sans colle de la coque et de la mousse dure.

THGL100 Alu vitré

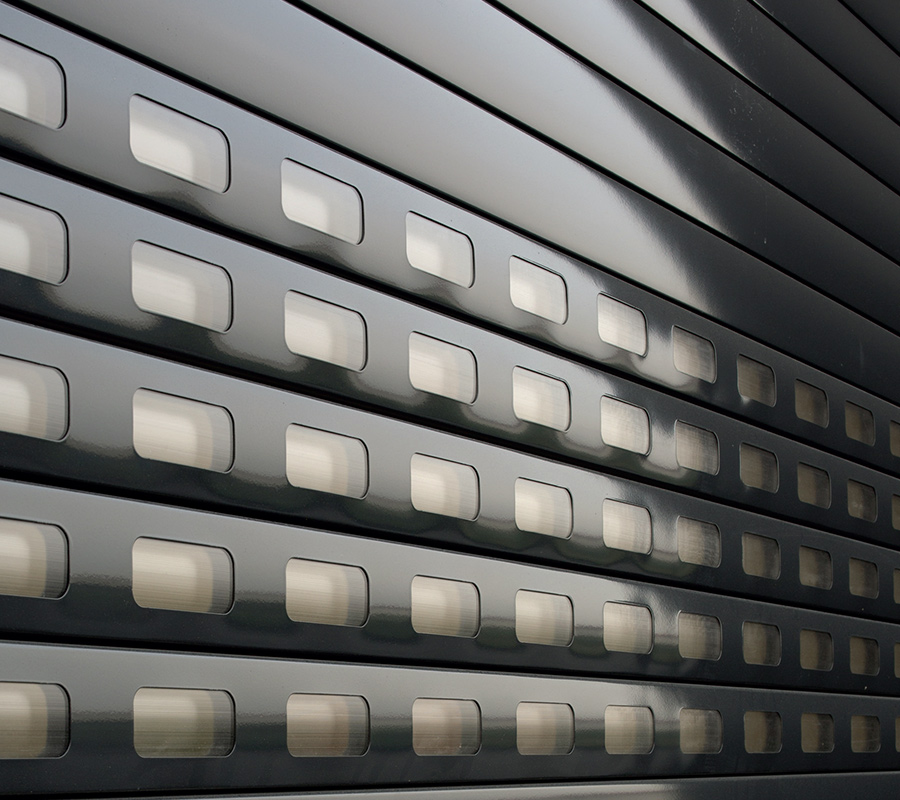

Lamelles en aluminium à double vitrage avec découpes pour fenêtres, insertion en plastique à double vitrage (transparent), max. 10 lamelles avec découpes pour fenêtres, surfaces comme TH100. Profilé de finition en aluminium naturel non traité.

TH80 ROLLTORE
Lamelles à double paroi isolées thermiquement en aluminium naturel avec vernis transparent en standard. Avec revêtement de couleur sur demande. Egalement avec des lamelles à hublot. Profilé de finition en alu naturel non traité.

Lamelles en aluminium de 80 mm
à double paroi, épaisseur d'environ 20 mm. Avec noyau en mousse rigide de polyuréthane thermo-isolante en liaison sans colle avec la coque, d'où une stabilité maximale de la surface. Forme de profilé spécialement développée avec un aspect de haute qualité permettant un enroulement nettement plus étroit et une hauteur de linteau réduite.

THGL80 Alu vitré
Lames en aluminium à double vitrage avec découpes pour fenêtres, insertion synthétique à double paroi (non transparente), max. 5 lames avec découpes pour fenêtres par rideau à lames, surfaces comme TH80.

COULEURS ET ÉQUIPEMENT

Couleurs

Couleurs

Toutes les portes à enroulement sont disponibles avec un revêtement de couleur sur une ou deux faces, moyennant un supplément de prix, jusqu'à 6000 x 5000 mm au maximum.

Profilé de fermeture en aluminium naturel de série pour toutes les portes à enroulement. Le tablier peut être réalisé en option avec un laquage appliqué en usine dans les couleurs RAL ci-dessous.
La couleur exacte du laquage peut varier légèrement. Les profils en acier et en aluminium sont également disponibles avec une peinture finale selon le nuancier RAL (sauf les couleurs fluorescentes et les couleurs de circulation).

Couleurs : -9002 - 9006 - 9007 - 9010 - 7016

Options de couleurs

Commandes

Commandes

Entraînement à emboîter

Commande homme mort

La commande la plus simple est la commande dite "homme mort". La porte s'ouvre après une seule pression sur le bouton-poussoir 'porte ouverte'. Pour fermer la porte, il faut appuyer sur le bouton-poussoir 'Porte fermée' jusqu'à ce que la porte soit fermée.

Commande par impulsion
Avec la commande par impulsion, la porte s'ouvre complètement après avoir appuyé sur le bouton-poussoir 'Porte ouverte' et se referme complètement après avoir appuyé sur le bouton-poussoir 'Porte fermée'. (Uniquement en combinaison avec une sécurité du bord de fermeture).

Fermeture automatique au moyen d'une minuterie
La fermeture automatique au moyen d'une minuterie n'est autorisée qu'en combinaison avec une barre palpeuse de sécurité et une cellule photoélectrique de sécurité dans l'ouverture libre.

Extensions

  • Télécommande (jusqu'à 99 canaux)
  • Régulation du trafic
  • blocage mutuel avec une autre porte/d'autres portes
  • composants de commande externes tels que radar, interrupteur à clé, boucle d'induction
    etc.
Commandes et accessoires

Commandes et accessoires

Kit de boutons-poussoirs
Ouverture-Arrêt-Fermeture (en saillie)

Télécommande
2 canaux ou 4 canaux

Cellule photoélectrique de sécurité
avec réflecteur

Kit de boutons-poussoirs
Ouverture-arrêt-fermeture avec clé

Interrupteur à tirette
(en saillie)

Détecteur de boucle d'induction
dans un boîtier séparé

Bouton-poussoir
(montage)

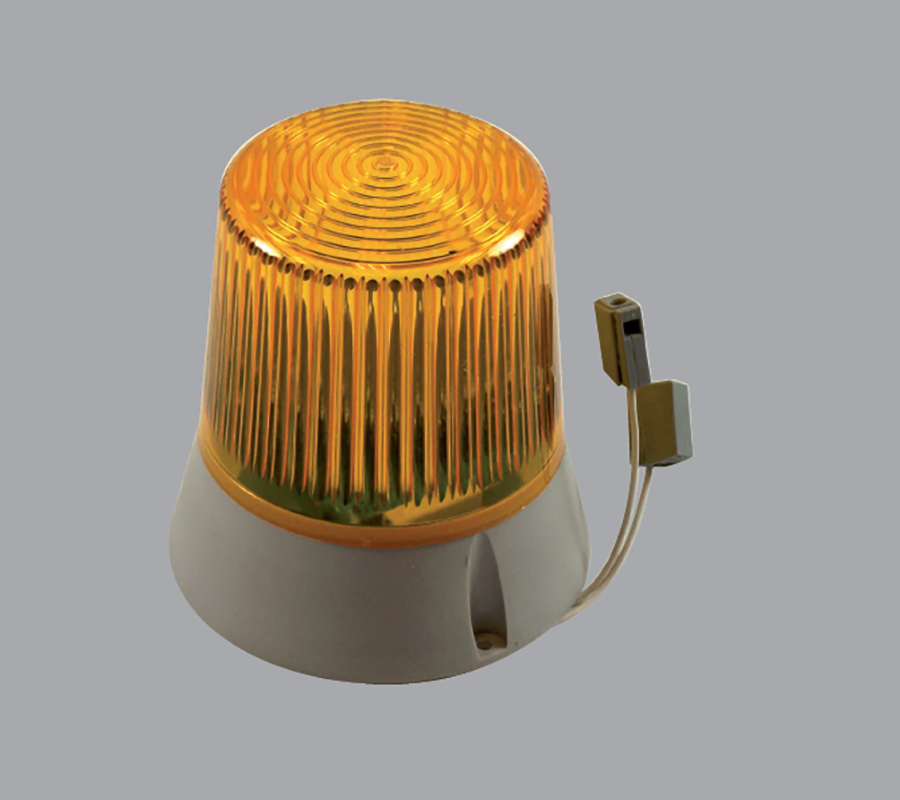

Feux de détresse

Feu rouge / vert
(plusieurs versions)

Aperçu de vos avantages

  • Bonne isolation thermique
  • Fonctionnement silencieux de la porte
  • Revêtement synthétique à élasticité permanente pour compenser les irrégularités du sol
  • Verrouillage automatique
  • Possibilités de conception grâce à la diversité des couleurs
  • Lames visibles et d'aération en option

Technique et détails

Données techniques des portes à enroulement

Données techniques des portes à enroulement

Entraînement emboîté (standard) :

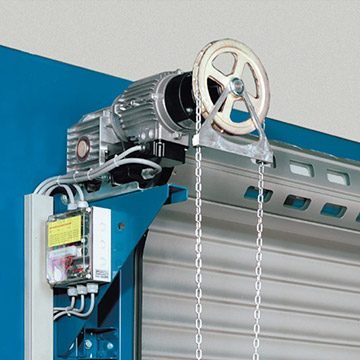

Réducteur de sécurité à vis sans fin sans entretien, entièrement étanche à l'huile - monté directement sur l'arbre en acier de l'axe du tube, avec des frais de montage et d'entretien nettement réduits par rapport à d'autres dispositions. Dispositif d'arrêt intégré sans entretien, autosurveillé et indépendant de la position, ainsi qu'une unité de fin de course encapsulée directement bridée sur le réducteur, avec des fins de course et des fins de course de sécurité réglables avec précision.

Manivelle de secours ou chaîne manuelle rapide pour la commande manuelle en cas de panne de courant. Toutes les connexions électriques sur l'entraînement sont enfichables. Tension de service 400 V triphasé. Entraînement testé par le TÜV et le VDE.

Entraînement emboîtable
(standard)

Entraînement par pignon à chaîne avec dispositif d'arrêt (dimensions spéciales) :

Engrenage de sécurité à vis sans fin sans entretien, entièrement étanche à l'huile, avec unité d'interrupteur de fin de course montée, y compris manivelle de secours ou chaîne à main rapide - comme décrit pour l'entraînement emboîtable, mais avec les pignons à chaîne nécessaires en acier et la chaîne à rouleaux appropriée pour la transmission de la force de l'entraînement au rouleau tubulaire.

Le dispositif d'arrêt certifié par le TÜV, capable d'empêcher la porte de tomber même en cas de défaillance des moyens de support, est nécessaire à cet effet.

Rouleau tubulaire :
En acier, apprêté, dimensionné en fonction de la flexion admissible de 1/500 de sa longueur, avec un diamètre minimum de 168 mm pour un meilleur enroulement du tablier.

Fixation de la console :
Au moyen d'un montage par chevilles, d'un montage par vis ou d'un montage par soudure. En cas de montage soudé, la fixation s'effectue sur la sous-construction fournie par le client ou sur des plaques d'ancrage à mettre en place au préalable, conformément à nos plans de décalage.

Roulements à rotule sur billes :
Grandes dimensions, pour la réception du rouleau tubulaire, stockage sur consoles.

Actionnement de secours :
Depuis le sol avec chaîne manuelle de secours.

Montage / installation électrique :
Nos conditions de montage sont adaptées aux prescriptions DIN existantes. Selon celles-ci, le déplacement et le raccordement de toutes les pièces électriques conformément à nos schémas électriques ainsi que l'alimentation en courant et le câblage des pièces entre elles avec les lignes nécessaires sont des prestations à fournir par le client.

Le fusible de puissance et l'interrupteur principal verrouillable doivent également être installés par le client.

Remarque :
Les modèles suivants sont également disponibles :
- entraînements électriques pour courant alternatif, tension de service 230 V

Toutes les portes à enroulement présentées ici répondent aux exigences de la norme DIN EN 13241.

Rails de guidage et joints d'étanchéité

Rails de guidage et joints d'étanchéité

Joint de sol pour portes à enroulement TH80
Joint de tuyau EPDM à insérer dans le profilé TH80

Rail de guidage FS2
pour toutes nos portes à enroulement. Rail de guidage en acier, galvanisé sendzimir, avec baguettes en plastique emboîtées, également avec joint latéral, montage également possible sans soudure avec des supports en acier.

Joint latéral pour rail de guidage FS2
Contre les déperditions de chaleur et les courants d'air, les baguettes en plastique du côté intérieur de la porte sont pourvues d'un ourlet à brosses.

Montage

Situations de montage et applications

Les portes à enroulement Novoferm conviennent à de nombreuses situations de montage et applications. Vous trouverez ci-dessous quelques exemples. Vous trouverez tous les détails dans les instructions de montage détaillées.

Situations de montage

Situations de montage

Profilé de garniture latérale nécessaire lorsque l'espace nécessaire pour le raccordement de la porte roulante est trop faible / inexistant. Profilé en acier dimensionné en fonction du poids de la porte.

Etanchéité du linteau pour V80 / TH100 contre les pertes de chaleur et les courants d'air :
- V80 avec brosses en perlon
- TH100 jusqu'à 5 m de largeur avec joint à lèvres en caoutchouc, à partir de 5 m de largeur avec brosses en perlon

Etanchéité du linteau pour TH80 contre les pertes de chaleur et les courants d'air : grâce à la lamelle TH80 avec joint plastique intégré fixe.

Bandeau de linteau vertical nécessaire en l'absence de linteau. Bandeau réalisé avec les mêmes profilés que le blindage, fixe, enchâssé dans un cadre en acier, au choix en tôle galvanisée pliée.

Panneau de linteau horizontal nécessaire si le linteau est en retrait. Panneau fixe, en tôle galvanisée pliée, simple ou à isolation thermique selon le modèle de porte.

APPLICATIONS

Constructions spéciales
Grâce à notre savoir-faire, nous proposons également des solutions spéciales variées et individuelles pour les situations de montage exceptionnelles et les souhaits particuliers des clients.

Entreprises de logistique
Les portes à enroulement assurent traditionnellement un déroulement sûr et fluide dans les entreprises de logistique.

Nous avons éveillé votre intérêt ?

Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.

Nous nous ferons un plaisir de vous aider.
