Références sur la construction de logements
Laissez-vous inspirer
Dans les références suivantes, nous vous présentons des exemples de maisons individuelles et d'immeubles collectifs dans lesquels des produits Novoferm de haute qualité ont été installés. L'éventail des possibilités d'utilisation y est très large, parfois inhabituel, parfois impressionnant.
PROJET Habitation exclusive dans l'Elbphilharmonie
LIEU DU PROJET Hambourg
MAITRE D'OUvRAgE Elbphilharmonie Hamburg Bau GmbH & Co. KG, représentée par la société ReGe Hamburg Projekt-Realisierungsgesellschaft
ARCHITECTE HERZOG & DE MEURON, Hambourg/ Bâle
ENTREPRISE GÉNÉRALE
HOCHTIEF Engineering GmbH, Essen
PROFIL DES EXIGENCES Intégration dans le concept global, qualité et fiabilité des produits associées au confort et au design, finition exclusive des surfaces de portes.
PERFECTIONNEMENT Décembre 2018
PRODUITS NOVOFERM
- Système fuego light Portes à châssis tubulaire en acier T30-1 / T30-2
PROJET
Projet de construction Bonn, Oberkassel
Six immeubles locatifs avec 32 unités d'habitation
LIEU DU PROJET
Oberkassel
MAITRE D'OUVRAGE
Rheinische Beamten-Baugesellschaft mbH, Cologne
EXÉCUTION DE LA CONSTRUCTION
Bauelemente Banach GbR, Lindlar
PRODUITS NOVOFERM
- 26x portes coupe-feu T30
- avec mousse de protection incendie Novoferm
Exigences et solutions
Vivre dans l'Elbphilharmonie
PORTES COUPE-FEU À L'ELBPHILHARMONIE DE HAMBOURG
Une sécurité brillante
Le rayonnement de l'Elbphilharmonie le fait vite oublier, mais il s'agit dans ce cas d'une rénovation très importante de bâtiments anciens. L'entrepôt impérial d'origine forme désormais le socle de 37 m de haut sur lequel repose le remarquable paysage de toitures en verre et en acier conçu par le bureau d'architectes bâlois Herzog & de Meuron. Avec elle, la surface utile disponible est passée à 120 000m2, répartis bien sûr sur bien plus que la salle de concert et sa périphérie. L'Elbphilharmonie comprend également un hôtel 5 étoiles de 244 lits et, à son extrémité ouest, 45 appartements exclusifs en copropriété répartis sur 17 étages.
Alors que l'achèvement de la salle de concert proprement dite a été mené avec une grande volonté politique et que celle-ci a été solennellement inaugurée le 11 janvier 2017, l'aménagement intérieur des appartements en copropriété par HOCHTIEF Infrastructure GmbH se poursuit à ce jour.
| Projet | Habitation exclusive dans l'Elbphilharmonie |
| Lieu du projet | Hambourg |
| Maître d'ouvrage | Elbphilharmonie Hambourg Bau GmbH & Co. KG, représentée par la ReGe Hambourg Société de réalisation du projet |
| Architecture | Herzog & De Meuron Hambourg/ Bâle |
| Entreprise générale | Hochtief Engineering GmbH Essen |
| Profil d'exigences | Intégration des solutions de protection contre l'incendie dans le concept global d'aménagement, qualité et fiabilité des produits associées au confort et au design, finition exclusive des surfaces de portes. |
| Achèvement | Décembre 2018 |
| Produits Novoferm | Système fuego light Portes à châssis tubulaire en acier T30-1 / T30-2 |
On accède à la partie du bâtiment réservée aux appartements en copropriété par un niveau de parking réservé aux résidents. En outre, il existe une liaison interne avec le parvis de la Philharmonie. Tous les accès débouchent sur une zone d'accueil classique. Ces couloirs sont fermés par des portes coupe-feu à un vantail en exécution exclusive du fabricant Novoferm : un verre coupe-feu de la classe de résistance F30 est ici entouré d'un cadre tubulaire brillant en acier inoxydable. "On appelle cette surface 'finement polie'", explique Jörn Lohmann, chef de produit pour les portes coupe-feu à cadre tubulaire chez le fabricant d'Isselburg.
"C'est une compétence que tout le monde n'a pas : La surface doit ensuite avoir l'aspect du chrome. Pour cela, les surfaces doivent être poncées et polies à plusieurs reprises".
Toutes les portes à châssis tubulaire installées dans l'Elbphilharmonie sont à fleur de plafond et ne présentent pas de traverses centrales. Il s'agit ici de zones semi-publiques où l'on peut supposer que les utilisateurs connaissent un peu les lieux. Il a également été possible de renoncer aux barres anti-panique horizontales et de monter des garnitures de poignées régulières. Le chef de produit Lohmann souligne qu'en dépit de leur exécution exclusive, les portes sont équivalentes aux variantes normales à cadre tubulaire en termes de sécurité : Elles ont également été livrées en qualité de protection contre la fumée (RS) et disposent à cet effet d'une lèvre en caoutchouc rétractable qui s'abaisse sur le précieux plancher en bois lorsqu'elles sont fermées.
Finition à fleur de peau
Alors que les portes coupe-feu en acier inoxydable sont réservées au foyer, on trouve des portes à cadre tubulaire laquées en noir aux étages des appartements, à la jonction des vestibules d'ascenseur et des couloirs d'accès.
Composées d'un vantail fixe et d'un vantail mobile, ce sont en principe des portes tout à fait normales, mais un petit détail de planification les rend particulières :
Elles sont affleurantes au lambris en bois du mur et répondent en outre à la classe de résistance au feu F30. Pour ce faire, les cadres de porte ont d'abord été placés devant le gros œuvre avec une ossature, conformément à l'homologation, et ont donc d'abord été légèrement surélevés. Ensuite, le mur a été quasiment doublé avec le revêtement en bois et le cadre foncé a été soigneusement travaillé.
LES SOLUTIONS NOVOFERM
Peu de portes - beaucoup de soin !
Avec un volume de construction d'à peine 30 portes, ce projet était une commande mineure pour le fabricant de portes et portails Novoferm. Toutefois, tant la fabrication que le montage nécessitaient beaucoup d'expérience et de précision, raison pour laquelle l'entreprise de Basse-Rhénanie, présente dans le monde entier, n'a pas hésité à envoyer ses propres monteurs à Hambourg.
Les coins du cadre des portes coupe-feu finement polies ont représenté le plus grand défi artisanal lors de la production. En effet, contrairement aux profilés en aluminium, tous les profilés en acier utilisés dans la construction de portes et de fenêtres sont toujours soudés en onglet dans leurs coins. Les joints diagonaux qui en résultent doivent être poncés à plusieurs reprises avant le polissage fin afin d'être totalement invisibles. Les profilés en acier inoxydable utilisés ressemblent dans leur forme aux produits traditionnels pour la construction de cadres, mais le choix est un peu plus limité pour eux : ils ne sont pas disponibles dans toutes les combinaisons de dimensions, aussi bien en ce qui concerne leur finesse que leur largeur.
PROJET DE CONSTRUCTION bONN OBERKASSEL
MOUSSER SIMPLEMENT LES PORTES T30
Le remplissage des huisseries d'angle avec de la mousse coupe-feu Novoferm est testé pour les portes coupe-feu T30-1 N2/50 et T30-2 N22/50 en tant qu'unité selon les critères de la norme DIN EN 1634-1 et homologué par le service de contrôle des chantiers selon la norme DIN 4102-5. Ainsi, pour les portes T30-Porte coupe-feude Novoferm une variante de montage supplémentaire et professionnelle qui offre des avantages considérables en termes de temps et de coûts, notamment lors de la rénovation et de la modernisation de bâtiments existants - comme le montrent les nombreuses expériences pratiques des constructeurs métalliques et des monteurs.
| Maître d'ouvrage | Rheinische Beamten- Baugesellschaft mbH, Cologne |
| Exécution des travaux | Bauelemente Banach GbR, Lindlar |
| Produits Novoferm | Portes coupe-feu T30-1 N2/50 avec mousse anti-feu 26 |
L'un des premiers à utiliser la mousse coupe-feu Novoferm dans la pratique a été Gerhard Banach, copropriétaire gérant de la société "Bauelemente Banach GbR" de Lindlar.
Dans le métier depuis plus de 35 ans et fort d'une expérience de 1.000 à 1.500 montages de portes par an, sa conclusion est sans appel : "En comparaison directe, le montage avec de la mousse est au moins 20 pour cent plus rapide que le scellement".
Le chef de montage Uwe Rein, qui travaille depuis près de 30 ans chez Banach, va même plus loin : "Avec le montage à la mousse, de nombreux travaux annexes comme le mélange du mortier, le recouvrement des sols ainsi que le rangement et le nettoyage souvent fastidieux du chantier et des outils de travail sont supprimés.
Selon la situation de montage, la mousse de protection incendie permet même d'économiser jusqu'à la moitié du temps".
Étape 1 : mettre en place le cadre.

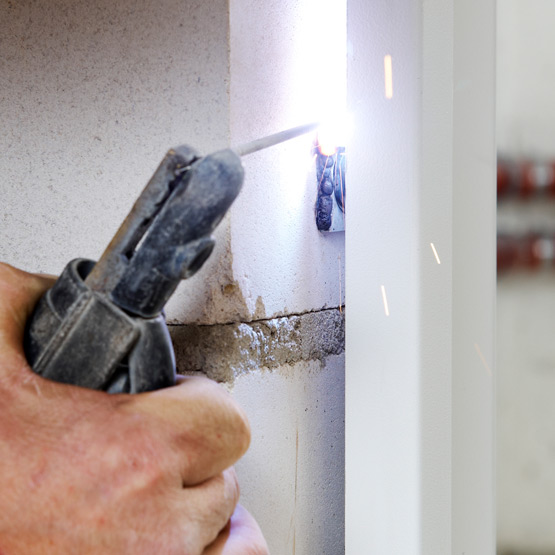

Le remplissage de l'huisserie avec de la mousse coupe-feu Novoferm est autorisé pour les portes coupe-feu T30-1 N2/50 ou T30-2 N22/50 jusqu'à une dimension de 1.350 x 2.500 mm (à un vantail) ou 3.000 x 3.000 mm (à deux vantaux) avec l'huisserie d'angle correspondante en maçonnerie ou en béton. La fixation de l'huisserie d'angle s'effectue comme d'habitude conformément aux directives de montage en vigueur, au choix par vissage, chevillage ou soudage.
STEP 2 : REMPLISSAGE AVEC DE LA MOUSSE ANTI-INCENDIE
Après avoir fixé l'huisserie dans les règles de l'art, l'espace entre l'huisserie et le mur, débarrassé de la poussière, est humidifié à l'aide d'un vaporisateur d'eau afin d'augmenter l'effet de gonflement de la mousse anti-feu.
Ensuite, l'espace intermédiaire est entièrement rempli de mousse à l'aide d'un pistolet à mousse en deux phases :
d'abord les parties situées en bas, puis celles situées en avant. Le temps de séchage nécessaire est d'au moins 30 minutes.
Pour documenter le montage conforme à l'homologation, une étiquette autocollante détachable est apposée sur la boîte de mousse et collée sur la déclaration de conformité.

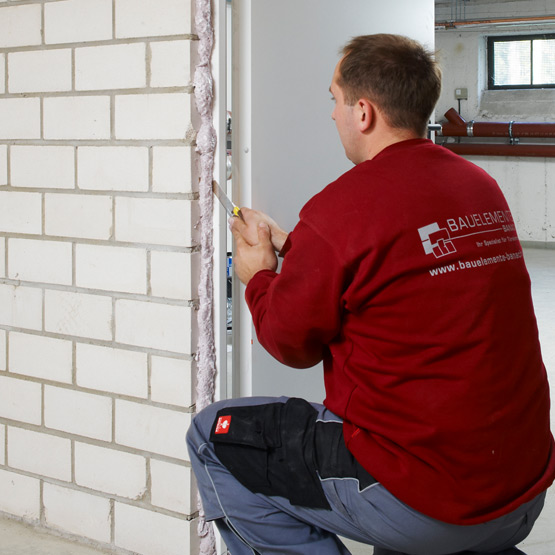

Étape 3 : Réaliser le raccord au mur
Après le durcissement (min. 30 minutes), la mousse qui dépasse est simplement retirée avec un couteau ou un cutter bien aiguisé.
Selon la variante de fixation, la transition entre l'huisserie et le mur peut maintenant être crépie ou (du côté opposé à la paumelle) recouverte proprement d'un profilé plastique à lèvre souple autocollant et pouvant être peint, disponible en option.
Étape 4 : Montage du panneau de porte et des accessoires
Quel que soit le type de remplissage arrière de l'huisserie, le montage et le réglage fin du vantail de porte, de la garniture de poignée, du profil d'étanchéité et des autres accessoires, comme par exemple un ferme-porte ou un ferme-porte anti-panique, s'effectuent de manière habituelle.
LA SÉCURITÉ INCENDIE EST IMPORTANTE
Le projet de construction Theresienau 1-11 à Bonn-Oberkassel est un exemple typique de modernisation d'un bâtiment existant.
Six immeubles locatifs comprenant 32 unités d'habitation sont adaptés au confort d'habitation actuel, tant sur le plan visuel que technique.
Cela implique le respect des prescriptions actuelles en matière de protection contre les incendies - et nécessite ainsi l'installation de portes T30 conformément au code de la construction en vigueur.
