STADES SPORTIFS
CATHÉDRALES DE LA SOCIÉTÉ DES LOISIRS
Les stades sont bien plus que de simples lieux où se déroulent des événements sportifs. Tout est possible dans l'ovale architectural. Ce sont des installations multifonctionnelles pour les grands événements ou, comme le dit Volkwin Marg, cofondateur du bureau d'architecture hambourgeois von Gerkan Marg & Partner (GMP), des "cathédrales de la société des loisirs".
Les stades modernes peuvent accueillir des dizaines de milliers de personnes et disposent d'une infrastructure capable de servir tous les habitants d'une ville de taille moyenne. La structure de leurs bâtiments est tout aussi complexe, avec des parkings et des garages, des zones d'entrée, d'attente et de médias, des escaliers, des tribunes, des locaux de séjour, techniques et de restauration.
De nombreuses règles s'appliquent en cas d'incendie ou de risques techniques ou économiques. Les détails sont réglés entre autres par les nombreuses prescriptions de construction et d'exploitation de l'ordonnance sur les lieux de réunion.
Exigences et solutions
Systèmes d'évacuation
EXIGENCES
Les événements de masse tels que les matchs de football ou les concerts revêtent une grande importance sociale, culturelle et économique. Dans ce contexte, la sécurité des visiteurs et des employés est primordiale. Des rassemblements denses de personnes ou des événements imprévus tels qu'un incendie ou des défaillances techniques peuvent déclencher des situations de panique auxquelles il faut faire face par des mesures de construction.
En plus d'autres mesures, les fermetures de sortie de secours selon la norme DIN EN 179 et les fermetures de porte anti-panique selon la norme EN 1125 garantissent une évacuation sans problème en cas d'urgence. Les issues de secours doivent être faciles à atteindre et conçues de manière à ce que les personnes puissent quitter un bâtiment rapidement et sans danger.
SOLUTIONS NOVOFERM SÉLECTIONNÉES
| Portes coupe-feu à deux vantaux T30-2 (EI2 30) , T60-2 (EI2 60) ou T90-2 (EI2 90) avec fonction anti-panique intégrale |
| Portes multifonctionnelles avec variantes de serrures anti-panique selon DIN EN 179 et DIN EN 1125 avec de nombreux équipements de ferrures |
| Les systèmes de sortie de secours (béquilles et serrure anti-panique) selon DIN EN 179 ou les fermetures anti-panique (barres et serrures anti-panique) selon DIN EN 1125 peuvent être intégrés aux portes. |
| Serrures anti-panique à verrouillage automatique |
| Serrures anti-panique à verrouillage unique ou multiple - avec différentes fonctions de passage |
| Push- ou Touchbars selon DIN EN 1125 pour quitter le bâtiment rapidement et en toute sécurité |
| Verrouillage des portes de secours par une gâche supplémentaire au-dessus de la serrure principale |

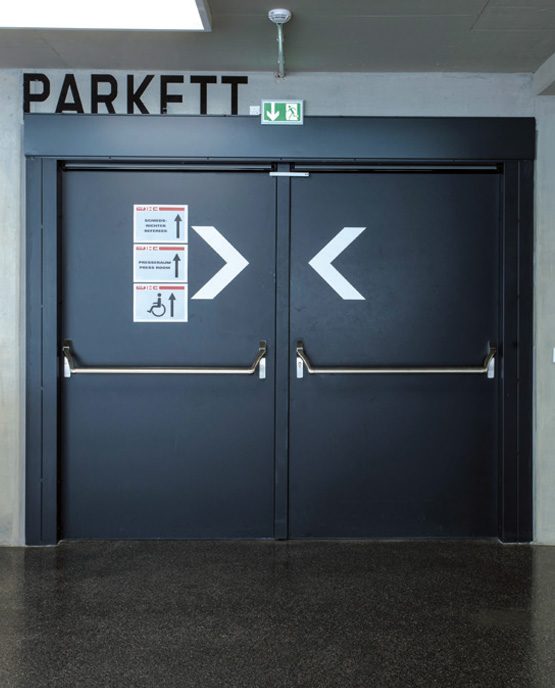

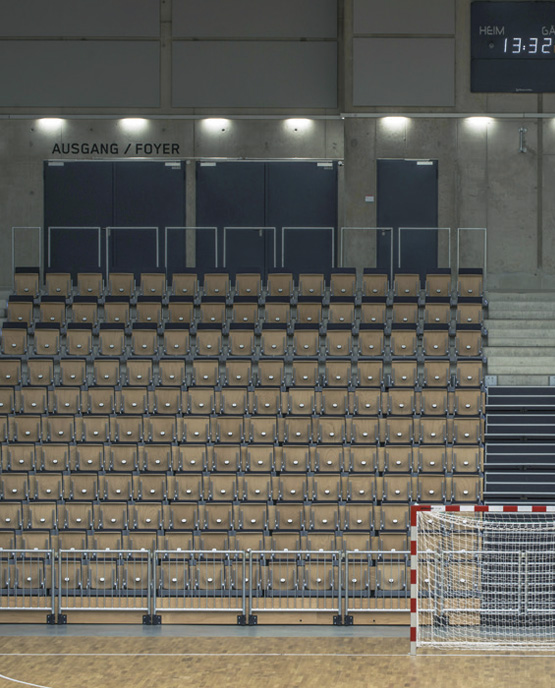

EXEMPLES À L'ÉTAT MONTÉ
Charge permanente et longévité
EXIGENCES
De nombreux visiteurs utilisent les différentes installations d'un stade avant, entre et après les matches ou les concerts. Les zones d'entrée et de sortie ainsi que les accès aux installations sanitaires sont soumis à des contraintes particulières.
La séparation des zones chaudes et froides impose également des exigences élevées aux portes et portails. Les objets doivent en outre être sécurisés par des serrures de porte à verrouillage automatique incluant une fonction anti-panique selon les normes DIN EN 1191 et DIN EN 14600.
Les portes coupe-feu et portes anti-fumée doivent garantir une fermeture sûre des locaux en cas d'incendie. La "durabilité de la fermeture automatique" selon la norme DIN EN 1191 doit être contrôlée et classée selon la norme DIN EN 14600. En outre, les portes doivent pouvoir supporter de légers dommages sans perdre leur fonction.
SOLUTIONS NOVOFERM SÉLECTIONNÉES
| Portes à cadre tubulaire T30 (EI2 30) ou T90 (EI2 90) à un ou deux vantaux, en acier, d'une qualité et d'une résistance élevées, même en cas de sollicitation permanente extrême et d'erreurs de manipulation fréquentes. |
| Portes en acier pouvant être rapidement réparées ou repeintes en cas de dommages superficiels limités. |
| Les portes d'objet hautement configurables de la série Premio en feuillure épaisse ou en version affleurante ont été testées avec succès par des instituts de contrôle des matériaux indépendants en tant qu'unité composée du vantail de porte, des ferrures et de l'huisserie dans la catégorie la plus exigeante C5 ; lors de ce test de fonctionnement permanent, au moins 200 000 cycles d'ouverture et de fermeture simulent en accéléré une durée de vie d'environ 20 ans. |
| Portes à cadre tubulaire stables et robustes (épaisseur du profilé 4 mm, épaisseur de la tôle jusqu'à 1,5 mm, ...) |
| Portes multifonctionnelles avec une construction stable en tôle d'acier et de très bonnes valeurs de résistance mécanique pour séparer les zones ouvertes du stade des bureaux et des locaux techniques ainsi que des zones VIP fermées. |
| Huisseries en acier d'une grande stabilité et d'une grande longévité |
| Les zones de feuillure sensibles à la saleté peuvent être entièrement recouvertes d'une bande de Promaseal- |
| ce qui permet un nettoyage facile et rapide des portes au quotidien. |
EXEMPLES À L'ÉTAT MONTÉ
Sécurité
EXIGENCES
Plus encore que dans d'autres lieux à forte fréquentation, les flux de visiteurs dans les stades de sport se concentrent à certaines heures où le bâtiment est chargé à la limite de ses capacités. Pour les cas extrêmes, des dispositions doivent également être prises pour héberger les supporters déchaînés et protéger ainsi les autres visiteurs.
La sécurité des visiteurs en cas de folie meurtrière ou de terrorisme fait également partie de la description des scénarios d'évacuation, tout comme la vidéosurveillance dans toute la zone du stade - qui est d'ailleurs également prescrite par l'UEFA.
Des mesures complémentaires telles que le contrôle d'accès aux zones VIP et les possibilités de stationnement sécurisé font également partie des exigences générales dans de nombreux stades.
SOLUTIONS NOVOFERM SÉLECTIONNÉES
| Portes spéciales en acier pour cellules/cellules avec serrures de retenue, volet de coût et chaînes de sécurité en acier |
| Portes multifonctionnelles en version pare-balles selon la classe de résistance aux balles FB 4 ou VPAM P6 ; également possible en version coupe-feu |
| Portes de sécurité en acier NovoSecur E-S 11 avec sécurité testée selon RC 4 (WK4) selon DIN EN 1627 et verrouillage à 11 points pour le stockage d'argent et d'objets de valeur |
| Portes de sécurité en acier disponibles avec sécurité contrôlée selon RC 2 (WK2), RC 3 (WK3) ou RC 4 (WK4) selon DIN EN 1627 |
| Serrures anti-panique avec béquilles extérieures enclenchables pour le contrôle d'accès dans les zones VIP |
| Équipement de portes devant des zones sensibles avec des serrures spéciales (p. ex. serrures multipoints), des garnitures électroniques (p. ex. lecteur de carte et clavier à code, ...) et un contrôle d'accès spécifié |
EXEMPLES À L'ÉTAT MONTÉ
Construction transparente / Protection contre l'incendie
EXIGENCES
Des cloisons transparentes et de grands éléments en verre dans les zones VIP et visiteurs doivent permettre une bonne vue sur le terrain et garantir le bien-être des invités grâce à des expériences spatiales d'apparence généreuse. Partout où cela est possible et où les règles de construction le permettent, l'utilisation d'éléments de construction transparents représente une amélioration de l'atmosphère.
SOLUTIONS NOVOFERM SÉLECTIONNÉES
| Portes à cadre tubulaire en verre ou en métal disponibles dans les versions T30 (EI2 30) et T90 (EI2 90) pour des espaces transparents dans les zones VIP et les salles de visite, ainsi qu'avec un dispositif de blocage pour permettre aux personnes de circuler librement pendant les pauses à la mi-temps. |
| Tous les systèmes présentent la même apparence et peuvent être combinés à volonté avec des portes, des parties latérales et des impostes. |
| Parois entièrement vitrées en version T30 (EI2 30) (également avec porte intégrée) pour des fermetures transparentes de l'espace pour une conception ouverte de l'espace dans le stade |
| Vitrages coupe-feu dans les versions G30, F30 ou F90 comme éléments de fenêtre translucides dans le stade |
| Vitrages F30 sur plusieurs étages pour éviter les débordements d'incendie et la propagation de la fumée sur les différents étages |
EXEMPLES À L'ÉTAT MONTÉ
Multifonctionnalité et design
EXIGENCES
Conformément aux dispositions de l'UEFA, les grands stades disposent d'espaces médias pour les conférences de presse, les cabines de commentaires et les techniques de transmission. Dans ce cas, des mesures d'insonorisation plus élevées sont généralement nécessaires pour garantir le bon fonctionnement.
Les risques d'incendie sont maîtrisés par le cloisonnement des grands complexes et des voies de communication étendues. Pour protéger les supporters et les visiteurs du stade désorientés ou pris de panique, il convient de prévoir un système efficace et sûr de protection contre la fumée.
Les prescriptions peuvent parfois entraver la diversité souhaitée des équipements. Les stades modernes ne se distinguent toutefois pas seulement par leurs installations techniques, mais aussi par leurs qualités d'aménagement. Les systèmes de construction multifonctionnels avec une apparence uniforme constituent ici une bonne approche.
SOLUTIONS NOVOFERM SÉLECTIONNÉES
| Portes insonorisantes DB-1 type 50, comme portes d'accès pour les zones de retransmission en studio, le centre de presse et les cabines de commentateurs, avec un corps en acier stable, une isolation acoustique spéciale et un joint de sol spécial abaissable ; avec cet équipement, on obtient un indice d'insonorisation testé et sans seuil allant jusqu'à RW = 50 dB ; en combinaison avec un seuil de butée supplémentaire jusqu'à R W = 53 dB |
| Portes d'objet polyvalentes et hautement configurables en version à feuillure épaisse ou affleurante ; disponibles dans les classes de protection incendie T30 (EI2 30), T60 (EI2 60) et T90 (EI2 90) ainsi qu'en tant que portes anti-fumée, polyvalentes, insonorisantes et de sécurité ; disponibles dans de nombreuses variantes de design, décors et couleurs ; des surfaces design individuelles s'inspirant de l'architecture des stades sont également possibles. |
| Portes de sécurité coupe-feu T30 (EI2 30), T60 (EI2 60) et T90 (EI2 90) disponibles avec une sécurité contrôlée selon RC 2 (WK2) ou RC 3 (WK3) selon DIN EN 1627 |
| Portes d'objet dans de nombreuses combinaisons/ avec de nombreux équipements testés et approuvés |
| Combinaison de dispositifs de blocage et de détecteurs de fumée pour une fermeture sûre en cas de dégagement de fumée |
| Vitrages F30 sur plusieurs étages pour éviter les débordements d'incendie et la propagation de la fumée sur les différents étages |
EXEMPLES À L'ÉTAT MONTÉ
Équipements et accessoires sélectionnés
CONSTRUCTION ACCESSIBLE | SÉCURISATION DES ISSUES DE SECOURS | |
| Entraînements automatisés pour vantaux pivotants, barres de détection, ouvreurs électriques et supports magnétiques | Équipement de portes devant des zones sensibles en termes de sécurité avec des serrures spéciales (par ex. serrures multipoints), des ferrures électroniques (par ex. lecteur de carte et clavier à code, ...) et un contrôle d'accès spécifié | |
| Opérateurs de portes battantes avec ferme-porte à couple d'ouverture plus léger | E-ouvreurs, serrures électromécaniques et systèmes de serrure motorisée | |
| aimants adhésifs pour maintenir les portes ouvertes | Commande des issues de secours avec fonction d'alarme intégrée et connexion à la gestion du bâtiment | |
| Ferrures abaissées pour une meilleure accessibilité | ||
| Serrures anti-panique à verrouillage automatique |
EXEMPLES À L'ÉTAT MONTÉ
Générer des solutions de produits pour votre projet de construction
Le générateur de solutions Novoferm vous guide en quelques étapes vers la solution de votre choix pour votre projet de construction.
- Génération rapide de recommandations de produits pour votre projet de construction sur la base de votre présélection.
- Détermination des prix bruts pour votre configuration
- Création simple de fiches techniques de produits
- Génération de textes d'appel d'offres & de modèles BIM ...
