UNITÉS DE COMMANDE

Toutes les commandes Novoferm sont équipées en standard de fonctions de commande configurables pour "montée", "descente" et "arrêt". Toutes les commandes indiquées à la page suivante peuvent être raccordées. Différentes extensions et options de sécurité peuvent également être sélectionnées. Les portes Novoferm conviennent à presque tous les usages.

POSSIBILITÉS DE CONTRÔLE

Tous les composants d'actionnement courants peuvent être raccordés aux commandes Novoferm. Nous vous présentons ici une petite sélection des nombreuses possibilités. Les commandes SpeedRoller offrent, selon la version, de nombreuses possibilités de programmation différentes. Par exemple, la vitesse de marche, le temps d'ouverture, l'arrêt à mi-hauteur, etc. peuvent être réglés selon vos souhaits. Toutes les commandes Novoferm sont équipées en standard de fonctions de commande configurables pour "montée", "descente" et "arrêt". Toutes les commandes indiquées à la page suivante peuvent être raccordées. Différentes extensions et options de sécurité peuvent également être sélectionnées. Les portes Novoferm conviennent à presque tous les usages.

INSTRUCTIONS DE COMMANDE
La commande de feux de signalisation, la commande d'écluses et bien d'autres choses encore sont également possibles. Bien entendu, la sécurité est également un aspect très important. De nombreux dispositifs de sécurité sont disponibles pour vous permettre d'utiliser votre SpeedRoller de manière aussi efficace et sûre que possible.

Vous souhaitez savoir quelles options sont les plus adaptées à votre application ? N'hésitez pas à contacter notre équipe de vente ou votre revendeur le plus proche.

Aperçu des commandes de porte

Commande T100 R pour portes sectionnelles industrielles et portes roulantes avec un besoin accru en 24V DC.

Commande T100R FU 1,5kW pour portes rapides en film, portes roulantes et portes sectionnelles industrielles avec convertisseur de fréquence.

Commande T100R FU, 3 kW pour portes rapides en film, portes à enroulement et portes sectionnelles industrielles avec convertisseur de fréquence.

Opérations et sécurité

Opérations et sécurité

Serveurs

BOUTON-Poussoir | Utilisation
Les boutons-poussoirs sont principalement utilisés pour le transport de personnes.

INTERRUPTEUR À TRACTION | Commande
Dans le cas d'un interrupteur à traction, un câble de traction est suspendu à quelques mètres devant la porte. Celui-ci peut être actionné par des piétons ou même par un chariot élévateur sans devoir le quitter. Ce type de commande est donc particulièrement efficace en cas de trafic intense de chariots élévateurs.

TÉLÉCOMMANDE | Utilisation
Une télécommande (émetteur et récepteur) offre la possibilité d'un contrôle d'accès : seuls les personnes et les véhicules disposant de la télécommande adéquate peuvent actionner la porte. Disponible avec un ou plusieurs canaux.

MAGICSWITCH | Commande
La commande MagicSwitch fonctionne comme un bouton-poussoir traditionnel, sauf qu'aucun contact réel n'est nécessaire. Idéal pour l'industrie alimentaire et les salles blanches.

Opérations et sécurité

Opérations et sécurité

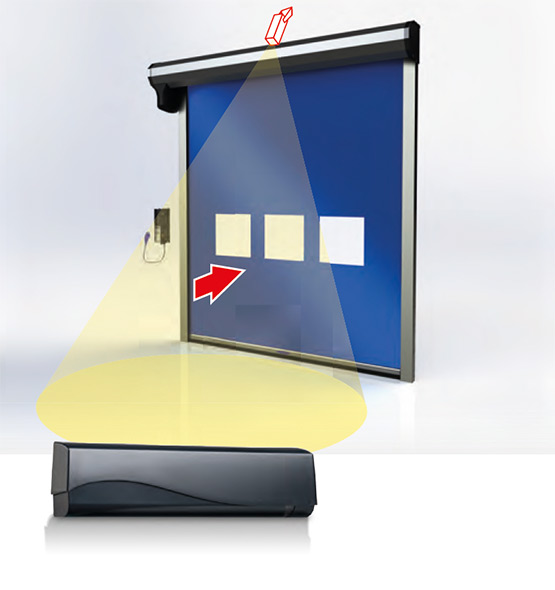

IXIO S | Utilisation et sécurité
IXIO S est un détecteur de présence intelligent doté d'une technologie infrarouge active. Le rideau de lumière infrarouge tridimensionnel protège les personnes de tout contact avec la porte. Pour les zones intérieures jusqu'à une hauteur de 3.500 mm

IXIO D | Utilisation et sécurité
IXIO D est un capteur qui combine la technique radar pour l'ouverture de la porte et la technique infra-rouge pour la protection des personnes contre les collisions avec la porte. Pour les zones intérieures jusqu'à une hauteur de 3.500 mm.

BOUCLE D'INDUCTION | Utilisation et sécurité
Une boucle d'induction génère un champ magnétique. Tout objet métallique situé dans ce champ est détecté. Les boucles d'induction conviennent aussi bien pour la commande que comme dispositif de sécurité supplémentaire pour les chariots élévateurs se déplaçant à grande vitesse.

RADAR | Utilisation et sécurité
Le radar détecte uniquement les objets en mouvement. Le radar a une zone de détection conique et fonctionne avec une sensibilité directionnelle. La taille, la direction et la sensibilité de la détection radar peuvent être réglées. Convient également pour les zones extérieures.

CONDOR | Utilisation et sécurité
Le système Condor combine deux fonctions en un seul appareil : le radar permet de détecter les objets en mouvement (utilisation), tandis que la technique infrarouge permet de détecter les objets immobiles (sécurité). Convient également pour les zones extérieures.

BARRIERE LUMINEUSE | Utilisation et sécurité
Les barrières lumineuses sont principalement utilisées pour surveiller l'ouverture de la porte. La porte ne se ferme pas tant que le faisceau lumineux est interrompu. Il existe des versions avec un réflecteur ou avec un émetteur et un récepteur séparés.

Sécurité

Sécurité

RÔLES LUMINEUSES | Sécurité
Une barrière lumineuse a une zone de détection plus grande qu'une cellule photoélectrique et offre ainsi plus de sécurité. Une barrière immatérielle est particulièrement adaptée aux objets de différentes tailles à détecter.

LZR-LASERSCANNER | Sécurité
Le LZR®-I100/I110 utilise une technologie de haute précision. L'alignement dynamique des faisceaux laser dans quatre plans offre une protection optimale du seuil de porte et de l'environnement.
Zone de détection maximale : 9,9 m × 9,9 m.

Technique et détails

Données techniques - Commandes
Description

T100R

T100R FU, 1,5 kW

T100R FU, 3 kW

TS971 / TS981

Version

Boîtier plastique (IP54) 219 × 256 × 117 mm

Boîtier plastique (IP54) avec extension 219 × 550 × 117 mm

o

Porte extérieure

Boîtier en plastique (IP65) 155 × 380 × 80 mm

Raccordement

L+N+PE, 230 V/50 Hz/16 A (à action retardée) ± 10 %, fiche CEE à 3 pôles

3L+N+PE, 400 V/50 Hz/16 A ± 10 %, fiche CEE à 5 pôles

Interrupteurs de fin de course numériques DES

deux relais supplémentaires sans potentiel

Commande

Bouton-poussoir (interrupteur à membrane) ouvrir/arrêter/fermer

Boutons-poussoirs externes (ouverture/arrêt/fermeture ou minuterie)

o

o

o

o

Télécommande, type Keeloq / Multibit (intégrée)

o

o

o

o

MagicSwitch : panneau de commande sans contact

o

o

o

o

Interrupteur à clé : définissez qui peut passer

o

o

o

o

Interrupteur à câble : commande pour les piétons ou depuis le chariot élévateur à fourche

o

o

o

o

Boucle d'induction : 2 canaux (séparés)

o

o

o

o

IXIO S : détecteur infrarouge pour montage intérieur jusqu'à H = 3,5 m

o

o

o

o

IXIO D : Capteur infrarouge et détecteur de mouvement pour montage intérieur jusqu'à H = 3,5 m

o

o

o

o

Radar : détecteur de mouvement pour l'intérieur et l'extérieur jusqu'à H = 6 m

o

o

o

o

Condor : capteur infrarouge et détecteur de mouvement pour l'intérieur et l'extérieur jusqu'à H = 6 m

o

o

o

o

Sécurité

Barrières immatérielles : sécurisation de l'ensemble du passage jusqu'à H = 2.500 mm

o

o

o

o

Barrière lumineuse : protection du passage à hauteur des genoux

o

o

o

o

IXIO D : Capteur infrarouge et détecteur de mouvement pour montage intérieur jusqu'à H = 3,5 m

o

o

o

o

Condor : capteur infrarouge et détecteur de mouvement pour montage intérieur et extérieur jusqu'à H = 6 m

o

o

o

o

Feu rouge/vert (extension A800)

o

o

o

o

Flash

o

o

o

o

Indicateur de position de la porte

o

o

o

o

Signal sonore à la fermeture (en option)

o

o

o

o

Spécial-

3 relais sans potentiel

o

o

o

Fonction de blocage à deux voies

o

o

o

o

Fonction de verrouillage

- / o

Prise pour détecteur de boucle d'induction (pré-câblée)

Console 2 × 70 mm

Commande SpeedRoller

PRIME

o

Prime-XF

Strong-E

o

Strong-FV

o

Strong

o

NovoZip

o

● / o

NovoSpeed Thermo

● / o

Strong Outdoor

NovoFold

● / o

● = version standard o = en option
