PORTES À ENROULEMENT RAPIDE POUR L'EXTÉRIEUR
LesSpeedRoller pour l'extérieur sont conçus pour être installés à l'intérieur ou à l'extérieur des murs extérieurs.
Le choix de la porte la mieux adaptée à votre situation dépend de nombreux facteurs. En premier lieu, il faut penser à la taille de l'ouverture de la porte et à la pression du vent.
Aperçu des types de portes
Comparaison des portes et caractéristiques
Comparaison des portes à enroulement rapide pour l'extérieur
| Désignation du type | NOVOZIP | NOVOZIP (classe de résistance au vent 3) | NOVOSPEED THERMO | STRONG OUTDOOR | NOVOFOLD |
| surface maxi (l×h) | 20,25 m² | 20,25 m² | 25 m² | 36 m² | 36 m² |
| largeur max. | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| hauteur max. | 4.500 mm | 4.500 mm | 5.000 mm | 6.000 mm | 6.000 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft | 11 Bft | 11 Bft | 12 Bft | 13 Bft |
| Classe de résistance au vent max. selon EN 12424 | 3* | 3* | 3 | 4 * | 5 * |
| Vitesse d'ouverture avec régulateur de fréquence | 2,0 m/s | 2,0 m/s | 1,1 m/s | 1,8 m/s | 1,1 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Épaisseur du tablier | 1,0 mm | 1,0 mm | 1,2 mm | 0,9 m/s | |
| Poids du tablier, classe M2 | 900 g/m² | 900 g/m | 900 g/m² de tissu | ||
| Poids du tablier (en option) | 1.050 g/m | 1.050 g/m | |||
| Épaisseur du panneau, sections d'isolation | 40 mm | ||||
| Valeur U avec sections d'isolation, 5.000 × 5.000 mm | 1,77 W/m²K | ||||
| Sections de fenêtres NovoLux disponibles | oui | ||||
| Convient comme porte extérieure | oui | oui | oui | oui | oui |
Détails Novozip
PORTE RAPIDE AUTORÉPARÉE
Le SPEEDROLLER NOVOZIP autoréparateur est la solution idéale pour les ouvertures jusqu'à 20,25m2 en cas d'utilisation intensive.
La fonction d'autoréparation de la glissière autolubrifiante réduit le nombre de pannes et évite ainsi les interruptions du processus de production.
Le NovoZip est conçu comme un séparateur d'espace rapide et facile à utiliser. Il offre une excellente protection contre les courants d'air, facilite la climatisation et permet ainsi d'économiser des quantités considérables d'énergie..
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 11 Bft. classe de vent 3 selon EN 12424
- AUTORÉPARANT : le tablier de porte revient automatiquement dans le guidage après une collision
- SILENCIEUX : tablier en une seule pièce, pratiquement sans bruit
- SÛR : en standard avec barrière lumineuse et arête de fermeture FlexEdge souple
- ROBUSTE : rails de roulement en acier, tablier en tissu synthétique renforcé par du polyester
- PROTECTION CONTRE LES COURANTS-CIRCUITS : la technologie Zip et les joints de linteau assurent une excellente protection contre les courants d'air.
- INSTALLATION : convient à tous les passages jusqu'à 20,25m2 dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
Dans l'INDUSTRIE LÉGÈRE ET LOURDE, les processus de production doivent se dérouler sans interruptions ni retards. Lorsque la production est répartie sur plusieurs bâtiments, des transports entre ceux-ci sont nécessaires.
Dans ce contexte, les retards dus à des portes qui accrochent, voire qui sont défectueuses, ne peuvent pas être acceptés.
Le NOVOZIP est extrêmement rapide, extrêmement fiable même sous une forte charge de vent et, en plus, il est autoréparateur :
Après une collision avec la porte, le tablier revient automatiquement dans le rail de guidage. Les perturbations de votre processus de production sont ainsi quasiment exclues.
En même temps, vous économisez beaucoup d'énergie et pouvez garantir un climat intérieur agréable en permanence.
Dans l'INDUSTRIE ALIMENTAIRE, les portes doivent être rapides, fiables et faciles à nettoyer. Les charnières et les arêtes de fermeture, dans lesquelles la saleté peut s'accumuler, ne sont pas autorisées à de nombreux endroits. Entre les différents halls, il y a souvent une pression du vent considérable. Dans de telles conditions, le Novo-Zip est la solution parfaite.
Dans la BRANCHE AUTOMOBILE, les chaînes de production passent souvent d'un hall à un autre voisin. Les portes rapides aident à maintenir le climat dans les halls et permettent d'économiser de l'énergie tout en séparant les différentes zones de sorte que la poussière, la saleté et le bruit ne puissent pas se propager. Les portes rapides sont intégrées dans le système de contrôle des processus, ce qui garantit un déroulement ininterrompu de la production.
Grâce aux commandes intelligentes de Novoferm, chaque porte peut être adaptée à n'importe quelle situation.
| surface maximale (l × h) | 20,25 m² |
| largeur max. | 4.500 mm |
| hauteur max. | 4.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft |
| classe de charge au vent max. selon EN 12424 | 3* |
| Vitesse d'ouverture avec régulateur de fréquence | 2,0 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Épaisseur du tablier | 1,0 mm |
| Poids du tablier, classe M2 | 900 g/m |
| Poids du tablier (en option) | 1.050 g/m |
| Convient comme porte extérieure | oui |

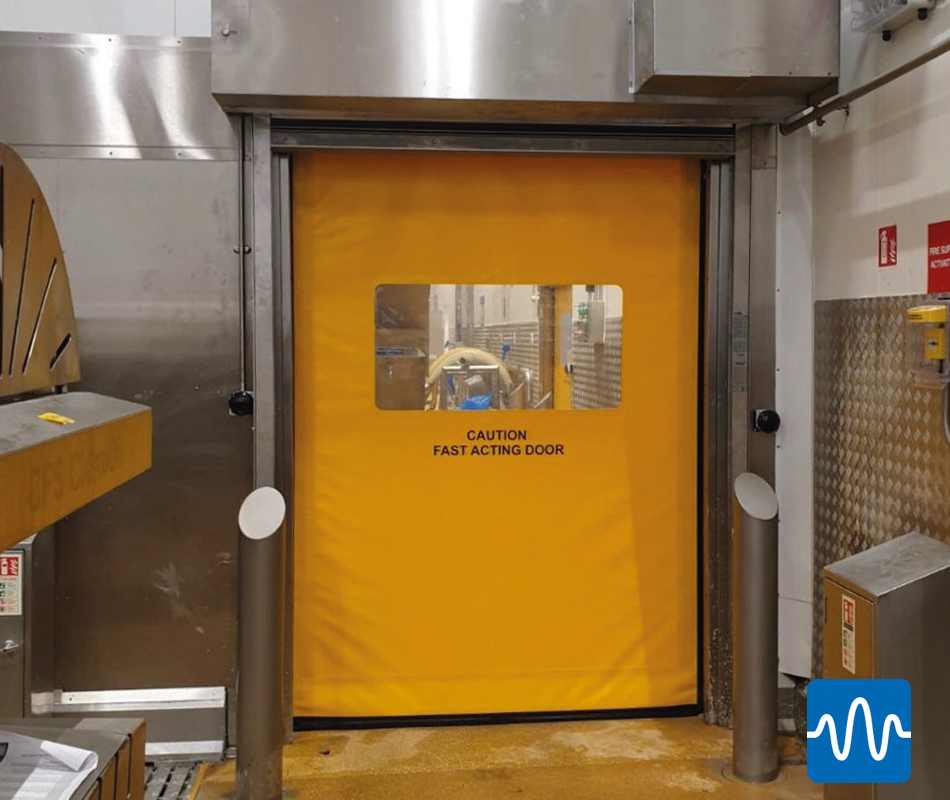

Détails Novozip (classe de résistance au vent 3)
PORTE RAPIDE AUTORÉPARABLE, ÉGALEMENT POUR L'EXTÉRIEUR
Le SPEEDROLLER NOVOZIP autoréparateur est la solution idéale pour les ouvertures jusqu'à 20,25 m2 en cas d'utilisation intensive.
La fonction d'autoréparation de la glissière autolubrifiante réduit le nombre de pannes et évite ainsi les interruptions du processus de production.
Le NovoZip est conçu comme un séparateur d'espace rapide et facile à utiliser.
Il offre une excellente protection contre les courants d'air, facilite la climatisation et permet ainsi d'économiser des quantités considérables d'énergie.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 11 Bft. classe de vent 3 selon EN 12424
- AUTORÉPARANT : le tablier de porte revient automatiquement dans le guidage après une collision
- SILENCIEUX : tablier en une seule pièce, pratiquement sans bruit
- SÛR : en standard avec barrière lumineuse et arête de fermeture FlexEdge souple
- ROBUSTE : rails de roulement en acier, tablier en tissu synthétique renforcé par du polyester
- PROTECTION CONTRE LES COURANTS-CIRCUITS : la technologie Zip et le joint de linteau assurent une excellente protection contre les courants d'air.
- INSTALLATION : convient à tous les passages jusqu'à 20,25m2 dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
Dans l'INDUSTRIE LÉGÈRE ET LOURDE , les processus de production doivent se dérouler sans interruptions ni retards. Lorsque la production est répartie sur plusieurs bâtiments, des transports entre ceux-ci sont nécessaires. Dans ce contexte, les retards dus à des portes qui accrochent, voire qui sont défectueuses, ne peuvent pas être acceptés.
Le NOVOZIP est extrêmement rapide, extrêmement fiable même sous une forte charge de vent et, en plus, il est autoréparateur : après une collision avec la porte, le tablier revient automatiquement dans le rail de guidage. Les perturbations de votre processus de production sont ainsi quasiment exclues. En même temps, vous économisez beaucoup d'énergie et pouvez garantir un climat intérieur agréable en permanence.
Dans l'INDUSTRIE ALIMENTAIRE, les portes doivent être rapides, fiables et faciles à nettoyer. Les charnières et les arêtes de fermeture, dans lesquelles la saleté peut s'accumuler, ne sont pas autorisées à de nombreux endroits. Entre les différents halls, il y a souvent une pression du vent considérable. Dans de telles conditions, le Novo-Zip est la solution parfaite.
Dans la BRANCHE AUTOMOBILE, les chaînes de production passent souvent d'un hall à un autre voisin. Les portes rapides aident à maintenir le climat dans les halls et permettent d'économiser de l'énergie tout en séparant les différentes zones de sorte que la poussière, la saleté et le bruit ne puissent pas se propager. Les portes rapides sont intégrées dans le système de contrôle des processus, ce qui garantit un déroulement ininterrompu de la production.
Grâce aux commandes intelligentes de Novoferm, chaque porte peut être adaptée à n'importe quelle situation.
| surface maximale (l × h) | 20,25 m² |
| largeur max. | 4.500 mm |
| hauteur max. | 4.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft |
| classe de charge au vent max. selon EN 12424 | 3* |
| Vitesse d'ouverture avec régulateur de fréquence | 2,0 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Épaisseur du tablier | 1,0 mm |
| Poids du tablier, classe M2 | 900 g/m |
| Poids du tablier (en option) | 1.050 g/m |
| Convient comme porte extérieure | oui |
Détails NovoSpeed Thermo
PORTE RAPIDE AUTORÉPARÉE
La porte à spirale NOVOSPEED THERMO s'ouvre 6 fois plus vite que les portes sectionnelles comparables et convient donc parfaitement aux environnements dans lesquels de très nombreux mouvements logistiques ont lieu régulièrement.
L'ouverture rapide permet de réaliser des économies d'énergie considérables, exactement comme avec un SpeedRoller. Le système de guidage breveté est entraîné par un ingénieux système de chaîne/câble d'acier.
Différentes surfaces et éléments de commande soulignent le design attrayant de la NovoSpeed Thermo.
APPLICATION
- Logistique
- Industrie automobile
- Construction de machines
- Industrie métallurgique et électrique
- Industrie chimique et pharmaceutique
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 11 Bft. classe de vent 3 selon EN 12424
- RAPIDE : le tablier est entraîné par un système breveté de chaîne/câble d'acier, qui assure la vitesse de fonctionnement incomparablement élevée de la NovoSpeed Thermo.
- INNOVANT : le nouveau système de spirale présente des charnières et des rouleaux de conception nouvelle.
- ISOLATION : avec ses sections de 40 mm d'épaisseur, la porte Thermo offre une excellente valeur d'isolation de 1,77 W/m2K.
- MONTAGE RAPIDE : le système d'entraînement est prémonté dans les rails de roulement.
- FAIBLE ENTRETIEN : le système d'entraînement ne nécessite pas de ressorts.
- FACE EXTERIEURE : standard en RAL 9002 ou RAL 9006, autres couleurs disponibles sur demande
LES PASSERELLES FREQUENTES étaient jusqu'à présent souvent équipées de deux types de portes différents, à savoir une porte sectionnelle pour la nuit et une porte rapide pour l'exploitation courante de jour. La nouvelle NovoSpeed Thermo/S600 rend superflue la porte rapide supplémentaire derrière la porte sectionnelle. La NovoSpeed est rapide, protège efficacement contre les voleurs et offre en outre une excellente isolation thermique.
Elle combine les avantages d'un SpeedRoller et d'une porte sectionnelle en une seule porte ! L'ouverture rapide permet de réaliser des économies d'énergie considérables, tout en augmentant la capacité de circulation et en réduisant l'absentéisme. Avantage supplémentaire, la NovoSpeed Thermo offre une isolation thermique élevée et peut être solidement fermée en fin d'exploitation.
Un investissement qui s'amortit en un rien de temps !
GAIN D'ESPACE
La porte à spirale NovoSpeed Thermo est une innovation moderne qui, grâce à son système spécial de spirale et à son entraînement par chaîne, prend très peu de place. Pour prévenir l'usure, les sections ne sont pas repliées, mais enroulées de manière à ne pas se toucher. La NovoSpeed Thermo est une excellente solution, notamment lorsque la construction du plafond n'offre pas suffisamment de place pour une porte sectionnelle.
La NOVOSPEED THERMO nécessite peu d'entretien pendant plus de 200.000 cycles et est donc peu coûteuse en termes de maintenance. Comme l'entraînement n'a pas besoin de ressorts, aucun entretien supplémentaire n'est nécessaire.
De plus, les éléments verticaux se composent de deux parties, ce qui permet de remplacer rapidement et facilement les sections en cas de dommage.
| surface maximale (l × h) | 25 m² |
| largeur max. | 5.000 mm |
| hauteur max. | 5.000 mm |
| résistant à la charge du vent jusqu'à min. | 11 Bft |
| classe de résistance au vent max. selon EN 12424 | 3 |
| Vitesse d'ouverture avec régulateur de fréquence | 1,1 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Épaisseur du panneau, sections d'isolation | 40 mm |
| Valeur U avec sections d'isolation, 5.000 × 5.000 mm | 1,77 W/m²K |
| Sections de fenêtre NovoLux disponibles | oui |
| Convient comme porte extérieure | oui |
Détails Strong Outdoor
PORTE RAPIDE AUTORÉPARÉE
Le STRONG OUTDOOR est le SpeedRoller ultime pour les cas les plus difficiles.
Un fonctionnement sans faille est garanti par des composants robustes et une technologie fiable.
Le Strong Outdoor a été spécialement conçu pour être monté sur des murs extérieurs, notamment pour les grandes ouvertures et les charges de vent élevées. Les rails de roulement stables avec joints intégrés empêchent les courants d'air et assurent un climat intérieur confortable. La commande électronique assure l'ouverture de cette grande porte à 1,8 m/s*.
APPLICATION
- Montage sur le mur extérieur (côté intérieur)
- Centres de distribution
- entrepôts
- grands halls industriels
- industrie lourde
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à 12 Bft (largeur jusqu'à 4.000 mm) min. classe de vent 3 selon EN 12424 (largeur > 4.000 mm) min. classe de vent 4 selon EN 12424 (largeur ≤ 4.000 mm)
- INSONORISATION : le tablier de porte est équipé en standard d'une isolation acoustique supplémentaire.
- SÉCURITÉ : barrière lumineuse en standard
- ROBUSTE : des guides en acier dans les rails de roulement et de nouvelles finitions sur les charnières guident le tablier de porte
- MONTAGE RAPIDE : le nouveau système de rails et de tendeurs est prémonté dans les rails de roulement.
- Plus de courant d'air : joint à brosse dans le rail de roulement et bord de fermeture avec joint en caoutchouc
- INSTALLATION : convient pour tous les grands passages jusqu'à 36m2 dans les murs intérieurs des bâtiments et sur la face intérieure des murs extérieurs
LES GRANDS HALLS INDUSTRIELS sont souvent empruntés par de gros chariots élévateurs et des camions.
Cela nécessite une porte SpeedRoller grande et rapide qui maintient un climat intérieur agréable, qui est facile à utiliser, qui ne gêne pas la circulation et qui fonctionne sans problème pendant de nombreuses années. C'est précisément pour ce genre de cas que la Strong Outdoor a été conçue. Grâce à l'astucieux système de tension, le tablier de porte reste toujours parfaitement tendu, même en cas de très forte pression du vent. Toutes les pièces concernées ont été conçues pour être particulièrement solides, afin de garantir de nombreuses années de fonctionnement sans problème dans toutes les conditions.
| surface maximale (l × h) | 36 m² |
| largeur max. | 6 000 mm |
| hauteur max. | 6.000 mm |
| résistant à la charge du vent jusqu'à min. | 12 Bft |
| classe de résistance au vent max. selon EN 12424 | 4 * |
| Vitesse d'ouverture avec régulateur de fréquence | 1,8 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Épaisseur du tablier | 1,2 mm |
| Convient comme porte extérieure | oui |
Détails Novofold
LONGUE DURÉE DE VIE AVEC TRÈS PEU D'ENTRETIEN
La porte pliante NOVOFOLD a été spécialement conçue pour une utilisation intensive dans des ouvertures de murs extérieurs jusqu'à 36 m2.
Elle est idéale pour le passage régulier de chariots élévateurs et de marchandises encombrantes.
Le tablier est équipé de nombreux profilés de renfort qui, associés à la technique de pliage unique, rendent la porte extrêmement stable, même sous une forte pression du vent. Le caisson d'entraînement et les guides sont entièrement fermés et les matériaux utilisés rendent la NovoFold adaptée à une utilisation à long terme dans toutes les conditions.
APPLICATION
- Montage sur le mur extérieur (côté intérieur et extérieur)
- Centres de distribution
- entrepôts
- grands halls industriels
- industrie lourde
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 13 Bft min. classe de vent 3 selon EN 12424 (version standard) min. classe de vent 5 selon EN 12424 (version renforcée)
- ROBUSTE : les coulisses et le caisson d'entraînement sont dotés en standard d'un revêtement en acier. Cela rend le NovoFold également adapté à un montage en extérieur.
- EXTREME : la technique de pliage unique et les matériaux utilisés rendent le NovoFold extrêmement fiable et robuste, même dans des conditions difficiles (forte pression du vent, pluie, poussière, etc.).
- SÛR : équipé d'optocapteurs dans le bord de fermeture : dès que le bord de fermeture détecte un contact, la porte s'ouvre immédiatement.
- PROTECTION DES VOIES : le bord de fermeture est doté d'un profil d'étanchéité souple en caoutchouc, des joints à brosse supplémentaires sont disponibles en option.
- CÔTÉ EXTERNE standard revêtu par poudre (RAL 7011).
VOUS AVEZ DÉJÀ UNE PORTE SECTIONNELLE ?
Vous pouvez alors économiser beaucoup d'énergie, accélérer vos processus et réduire l'absentéisme ! Si vous laissez la porte sectionnelle ouverte pendant la journée, vous perdez beaucoup d'énergie. De plus, les courants d'air ne sont pas bons pour la santé de votre personnel. En revanche, si vous fermez la porte sectionnelle chaque fois que quelqu'un l'a franchie, vous perdez un temps de production précieux et les travailleurs doivent en outre attendre longtemps dans les courants d'air chaque fois que la porte est ouverte.
En installant une NovoFold à l'extérieur du mur extérieur, vous pouvez éliminer d'un coup les inconvénients de votre porte sectionnelle lente existante.
LES TRAITEMENTS DE DÉCHETS sont souvent confrontés à la poussière et à la saleté. Cela rend difficile l'utilisation de portes rapides, car la saleté s'incruste dans le tissu lors de l'enroulement. En outre, le tablier peut être endommagé dans le guide si trop de saletés s'accumulent. Avec la NovoFold, cela n'est plus possible grâce à la technique de pliage spéciale. Le tablier de porte particulièrement résistant est en outre peu sensible à la poussière et à la saleté. Il en va de même pour le reste de la construction. Le NovoFold est donc idéal pour les entreprises de traitement des déchets et toutes les autres entreprises qui génèrent beaucoup de poussière et de saleté
.
LE NOVOFOLD convient à tous les types de passages. Qu'il s'agisse d'un trafic intense, d'une forte pression du vent, de conditions météorologiques difficiles, de poussière et de saleté :
Le NovoFold est fiable à long terme !
| surface maximale (l × h) | 36 m² |
| largeur max. | 6 000 mm |
| hauteur max. | 6.000 mm |
| résistant à la charge du vent jusqu'à min. | 13 Bft |
| classe de résistance au vent max. selon EN 12424 | 5 * |
| Vitesse d'ouverture avec régulateur de fréquence | 1,1 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 0,9 m/s |
| Poids du tablier, classe M2 | 900 g/m². |
| Convient comme porte extérieure | oui |
Technique et détails
Classification de la charge de vent
Classification de la charge de vent
Force du vent | Pression du vent en pascals | Vitesse du vent | Classification selon la norme DIN EN 12424 | Application |
0 - vent calme | 0,0 - 0,0 | < 1 km/h | faible pression du vent petite ouverture de porte petites pièces utilisation occasionnelle | |
1 - tirage silencieux | 0,0 - 0,1 | 1 - 5 km/h | ||
2 - légère brise | 2,0 - 5,9 | 6 - 11 km/h | ||
3 - brise faible | 6,9 - 17,7 | 12 - 19 km/h | ||
4 - brise modérée | 18,6 - 38,3 | 20 - 28 km/h | pression moyenne du vent plus grande ouverture de porte plus grandes pièces utilisation régulière | |
5 - brise fraîche | 39,2 - 70,6 | 29 - 38 km/h | ||
6 - vent fort | 71,6 - 116,7 | 39 - 49 km/h | ||
7 - vent raide | 117,7 - 179,5 | 50 - 61 km/h | ||
8 - vent tempétueux | 180,5 - 262,9 | 62 - 74 km/h | ||
9 - tempête | 263,9 - 365,9 | 75 - 88 km/h | Classe 1 - 300 N/m | pression de vent élevée grande ouverture de porte grands espaces dans le mur extérieur utilisation intensive |
10 - tempête grave | 366,9 - 495,4 | 89 - 102 km/h | Classe 2 - 450 N/m². | |
11 - tempête de type ouragan | 496,4 - 652,4 | 103 - 117 km/h | Classe 3 - 700 N/m². | |
12 - ouragan | 653,3 - 836,8 | 118 - 133 km/h | Classe 4 - 1.000 N/m | |
13 - ouragan | 837,8 - 1.039,9 | 134 - 149 km/h | Classe 5 > 1.000 N/m². | |
14 - Ouragan | 1.049,7 - 1.294,9 | 150 - 166 km/h | ||
15 - Ouragan | 1.304,7 - 1.579,4 | 167 - 183 km/h |
Données techniques - Commandes
Données techniques - Commandes
| Description | T100R | T100R FU, 1,5 kW | T100R FU, 3 kW | TS971 / TS981 | |
Version | Boîtier plastique (IP54) 219 × 256 × 117 mm | ● | |||
| Boîtier plastique (IP54) avec extension 219 × 550 × 117 mm | o | ● | |||
| Porte extérieure | ● | ||||
| Boîtier en plastique (IP65) 155 × 380 × 80 mm | ● | ||||
Raccordement | L+N+PE, 230 V/50 Hz/16 A (à action retardée) ± 10 %, fiche CEE à 3 pôles | ● | |||
| 3L+N+PE, 400 V/50 Hz/16 A ± 10 %, fiche CEE à 5 pôles | ● | ● | ● | ||
| Interrupteurs de fin de course numériques DES | ● | ● | ● | ● | |
| deux relais supplémentaires sans potentiel | ● | ● | ● | ● | |
Commande | Bouton-poussoir (interrupteur à membrane) ouvrir/arrêter/fermer | ● | ● | ● | ● |
| Boutons-poussoirs externes (ouverture/arrêt/fermeture ou minuterie) | o | o | o | o | |
| Télécommande, type Keeloq / Multibit (intégrée) | o | o | o | o | |
| MagicSwitch : panneau de commande sans contact | o | o | o | o | |
| Interrupteur à clé : définissez qui peut passer | o | o | o | o | |
| Interrupteur à câble : commande pour les piétons ou depuis le chariot élévateur à fourche | o | o | o | o | |
| Boucle d'induction : 2 canaux (séparés) | o | o | o | o | |
| IXIO S : détecteur infrarouge pour montage intérieur jusqu'à H = 3,5 m | o | o | o | o | |
| IXIO D : Capteur infrarouge et détecteur de mouvement pour montage intérieur jusqu'à H = 3,5 m | o | o | o | o | |
| Radar : détecteur de mouvement pour l'intérieur et l'extérieur jusqu'à H = 6 m | o | o | o | o | |
| Condor : capteur infrarouge et détecteur de mouvement pour l'intérieur et l'extérieur jusqu'à H = 6 m | o | o | o | o | |
Sécurité | Barrières immatérielles : sécurisation de l'ensemble du passage jusqu'à H = 2.500 mm | o | o | o | o |
| Barrière lumineuse : protection du passage à hauteur des genoux | o | o | o | o | |
| IXIO D : Capteur infrarouge et détecteur de mouvement pour montage intérieur jusqu'à H = 3,5 m | o | o | o | o | |
| Condor : capteur infrarouge et détecteur de mouvement pour montage intérieur et extérieur jusqu'à H = 6 m | o | o | o | o | |
| Feu rouge/vert (extension A800) | o | o | o | o | |
| Flash | o | o | o | o | |
| Indicateur de position de la porte | o | o | o | o | |
| Signal sonore à la fermeture (en option) | o | o | o | o | |
Spécial- | 3 relais sans potentiel | o | o | o | |
| Fonction de blocage à deux voies | o | o | o | o | |
| Fonction de verrouillage | - / o | ||||
| Prise pour détecteur de boucle d'induction (pré-câblée) | ● | ● | ● | ● | |
| Console 2 × 70 mm | ● | ||||
Commande SpeedRoller | PRIME | ● | o | ||
| Prime-XF | ● | ||||
| Strong-E | ● | o | |||
| Strong-FV | ● | o | |||
| Strong | ● | o | |||
| NovoZip | o | ● / o | |||
| NovoSpeed Thermo | ● / o | ||||
| Strong Outdoor | ● | ||||
| NovoFold | ● / o | ||||
| ● = version standard o = en option | |||||
Données techniques - Portes à enroulement rapide pour l'extérieur
Données techniques - Portes à enroulement rapide pour l'extérieur
Description | Unité | NovoZip | Thermo | Strong Outdoor | NovoFold | |
Vitesse | Commande standard | Ouverture en m/s (env.) | 0,9 | |||
fermer en m/s (env.) | 0,9 | |||||
| Commande avec régulateur de fréquence | ouverture en m/s (env.) | 2,0 | 1,1 | 1,8 | 1,1 | |
Fermer en m/s (env.) | 0,5 | 0,5 | 0,5 | 0,5 | ||
| Sécurité | EN 13241 | ● | ● | ● | ● | |
| Résistance au vent | Valeur minimale, en Bft | [avec l'optimiseur WindLoad] | 11 (- 117 km/h) | 11 (- 117 km/h) | 12 (- 133 km/h) | 13 (- 149 km/h) |
| Classe de résistance au vent | max., selon EN 12424 | Classe 3 | Classe 3 | Classe 4 (B ≤ 4m) | Classe 5 | |
Taille de la porte | Largeur | en mm, max. | 4.500 | 5.000 | 6.000 | 6.000 |
| Hauteur | en mm, max. | 4.500 | 5.000 | 6.000 | 6.000 | |
| surface max. | en m², max. | 20,25 | 25 | 36 | 36 | |
Dimensions totales sans les espaces de montage nécessaires | Largeur côté entraînement | largeur intérieure + mm | 310 | 470 | 345/360 | 520 |
| Largeur côté palier | largeur intérieure + mm | 120 | 150 | 195 | 220 | |
| Hauteur | hauteur intérieure + mm | 500 | 1.100 | 650 | 1.070 | |
| Profondeur | à partir du mur, en mm | 370 | 1.200 | 435 | 400 | |
| Largeur avec capot de protection, côté entraînement | largeur intérieure + mm | 310 | 350 | 430 | 520 | |
| Largeur avec couvercle de protection, côté palier | largeur intérieure + mm | 120 | 150 | 240 | 220 | |
| Hauteur avec couvercle de protection | hauteur intérieure + mm | 500 | 1.100 | 700 | 1.170 | |
| Profondeur avec couvercle de protection | à partir du mur, en mm | 370 | 1.200 | 570 | 400 | |
| grande commande T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | L × H × P = 300 × 600 × 160 mm | ● | ||||
| GFA TS971 | L × H × P = 155 × 386 × 90 mm | ● | ● | ● | ||
| GFA TS981 | L × H × P = 190 × 300 × 115 mm | o | o | o | ||
| SelfRepair | rétraction automatique (autoréparation) | ● | ||||
| Construction de la porte | autoportante | ● | ||||
Tablier de porte | Épaisseur des sections transparentes | 0,8 / 20 mm | 0,8 mm | 20 mm | 0,8 mm | 0,8 mm |
| Épaisseur du tablier de porte en plastique coloré | 0,7 / 1,0 / 1,2 mm | 1,0 mm | 1,2 mm | 1,2 mm | ||
| Épaisseur des sections d'isolation | 40 mm | 40 mm | ||||
| Tension du tablier de porte | Système de tension | ● | ||||
| Système d'entraînement avec chaînes sans fin/câble d'acier | ● | |||||
Matériau du guide/ finition de surface | Acier, galvanisé/revêtement par poudre | ● / - | ● / - | ● / - | ● / ● | |
| Acier inoxydable (304), poli | o | o | o | |||
| peint/peint en poudre en couleur RAL selon les souhaits du client | o | o | o | |||
Entraînement et commande | interrupteurs électroniques de fin de course DES | ● | ● | ● | ● | |
| Alimentation en tension | 230 V, L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | 400 V, 3L + N + PE | ||
| Fusible | 16 A à action retardée | 16 A à action retardée | 16 A à action retardée | 16 A à action retardée | ||
| Interrupteur principal | o | o | o | o | ||
| Bouton d'arrêt d'urgence | o | o | o | o | ||
| Détection de la direction dans l'ouverture de la porte | Barrière lumineuse | ● | ● | ● | o | |
Barrière photoélectrique + arête de fermeture de sécurité | o | o | o | ● | ||
Détecteur radar | o | o | o | o | ||
| Dispositif de sécurité Bord de fermeture | Optocapteurs | o | o | |||
Ouverture de secours | Manivelle | ● | ● | |||
| Chaîne de traction | o | ● | o | ● | ||
| UPS, 230 V | uniquement avec régulateur de fréquence 230 V | o | ||||
| ● = version standard o = en option | ||||||
Montage
Comment monter les portes à enroulement rapide Novoferm ?
Les vidéos suivantes vous expliquent pas à pas le montage des portes à enroulement rapide Novoferm. Les vidéos servent uniquement de complément aux instructions de montage, d'utilisation et d'entretien. Elles ne remplacent pas un montage professionnel effectué par un personnel qualifié et formé.
MONTAGE D'UNE PORTE À ENROULEMENT RAPIDE
En cliquant sur l'animation à gauche, le montage d'une porte à enroulement rapide Novoferm vous est présenté sous une forme visuellement attrayante, à l'exemple du type NovoSpeed Strong Outdoor.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes à enroulement rapide Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
MONTAGE NOVOSPEED THERMO
MONTAGE D'UNE PORTE À ENROULEMENT RAPIDE
En cliquant sur l'animation à gauche, le montage d'une porte à enroulement rapide Novoferm vous est présenté sous une forme visuellement attrayante, à l'exemple du type NovoSpeed Thermo.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes à enroulement rapide Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
MONTAGE PORTE PLIANTE NOVOFOLD
MONTAGE D'UNE PORTE À ENROULEMENT RAPIDE
En cliquant sur l'animation à gauche, le montage d'une porte rapide à enroulement Novoferm vous est présenté sous une forme visuellement attrayante, à l'exemple de la porte pliante NovoFold.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes rapides à enroulement Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
Nous avons éveillé votre intérêt ?
Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.
Nous nous ferons un plaisir de vous aider.
