PORTES À ENROULEMENT RAPIDE À L'INTÉRIEUR
NOVOFERM SPEEDROLLER POUR UNE UTILISATION EN INTÉRIEUR
Les SpeedRollers pour l'intérieur sont conçus pour être installés dans des bâtiments, par exemple sur des passages entre des pièces ou sur la face intérieure d'un mur extérieur. Le choix de la porte la mieux adaptée à votre situation dépend de nombreux facteurs. En premier lieu, il faut penser à la taille de l'ouverture de la porte et à la pression du vent. La pression du vent est généralement plus faible entre les petites pièces qu'entre les grands halls ou dans un sas. Les SpeedRollers de Novoferm sont des portes à entraînement électrique particulièrement rapides. Grâce à l'ouverture et à la fermeture rapides, il est garanti que les courants d'air n'ont aucune chance, sans pour autant gêner la circulation.
Aperçu des types de portes
Comparaison des portes et caractéristiques
Comparaison des portes à enroulement rapide pour l'intérieur
| Désignation du type | PRIME | PRIME-XF | STRONG-E | STRONG | STRONG-FV | NOVOZIP |
| surface maxi (l × h) | 12,25 m² | 12,25 m² | 9 m² | 25 m² | 25 m² | 20,25 m² |
| largeur max. | 3.500 mm | 3.500 mm | 3.000 mm | 5.000 mm | 5.000 mm | 4.500 mm |
| hauteur max. | 3.500 mm | 3.500 mm | 3.500 mm | 5.000 mm | 5.000 mm | 4.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 3 / 7* Bft | 3 / 7* Bft | 8 Bft | 7 Bft | 7 Bft | 11 Bft |
| Classe de charge de vent max. selon EN 12424 | 0 | 0 | 0 | 2* | 1* | 3* |
| Vitesse d'ouverture avec régulateur de fréquence | 1,5 m/s | 2,3 m/s | 1,8 m/s | 1,8 m/s | 1,8 m/s | 2,0 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s | |
| Épaisseur du tablier (standard/en option) | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 0,8 mm | 1,0 mm |
| Poids du tablier (standard/en option) | 680 / 1.400 g/m | 1.400 g/m² | 680 g/m² | 680 / 1 400 g/m | 1.050 g/m² | |
| Poids du tablier, classe M2 | 900 g/m² (1,5 kg/m²) | |||||
| Convient comme porte extérieure | non | non | non | non | non | oui |
Détails Prime
LA SOLUTION PARTICULIÈREMENT RAPIDE ET SILENCIEUSE CONTRE LES COURANTS D'AIR
Le SPEEDROLLER PRIME-XF a été spécialement conçu pour une vitesse élevée lors d'une utilisation intensive.
Elle est idéale pour le passage rapide de personnes et de marchandises légères. Cette porte innovante est polyvalente et convient pour des ouvertures allant jusqu'à 12,25 m2. Le tablier de porte en une partie fonctionne de manière extrêmement silencieuse et peut être imprimé selon vos souhaits. Grâce à sa vitesse de fonctionnement élevée, cette porte est particulièrement adaptée aux passages très fréquentés. La commande par câble de traction ou par détecteur de mouvement permet un passage particulièrement rapide et confortable.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie légère
PROPRIÉTÉS
- RÉSISTANT AU VENT : jusqu'à min. 3 Bft, avec WindLoad Optimiser même jusqu'à 7 Bft. classe de vent 0 selon EN 12424
- SILENCIEUX : tablier de porte d'une seule pièce, pratiquement sans bruit
- SÛR : barrière lumineuse en standard, bord de fermeture FlexEdge en option
- ROBUSTE : rails de roulement en acier, tablier en tissu synthétique renforcé par du polyester
- PLUS DE FUITE : joints à brosse dans le rail de roulement et bord de fermeture avec joint en caoutchouc
- ATTRACTIF : le tablier de porte peut être imprimé en pleine couleur selon vos souhaits ! Que diriez-vous d'une photo attrayante de vos produits, de votre logo ou d'une photo qui s'accorde bien avec votre intérieur ?
Dans les SUPERMARCHES, les rayonnages doivent être réapprovisionnés en permanence à partir de l'entrepôt. Il est donc essentiel que le personnel puisse entrer et sortir rapidement de l'entrepôt avec des chariots élévateurs, etc. Un grand bouton-poussoir ou un lecteur de carte permet au personnel d'accéder à l'entrepôt tout en tenant les clients à distance. La porte à enroulement rapide Prime s'ouvre et se ferme relativement rapidement, ce qui permet de maintenir un climat agréable dans l'espace de vente.
Le tablier de porte d'une seule pièce peut être imprimé selon vos souhaits. Ainsi, un passage fermé peut être transformé en un point de mire attrayant. Tout compte fait, c'est une raison suffisante pour que les SpeedRollers de Novoferm soient la norme depuis de nombreuses années dans de nombreuses chaînes de supermarchés renommées !
L'INDUSTRIE ALIMENTAIRE a souvent besoin de petites portes rapides, faciles à nettoyer et actionnées par un câble de traction, par exemple à partir d'un petit chariot élévateur ou d'un transpalette. Si la pression du vent dans le passage n'est pas très importante, les portes de la gamme Prime conviennent parfaitement à de telles applications.
En utilisant des détecteurs de mouvement ou un bouton Magic Switch, le personnel peut ouvrir la porte rapidement et sans contact.
Le IXIO-D est à la fois un radar et un détecteur de présence. Il ouvre la porte et surveille en même temps le passage.
DONNÉES TECHNIQUES PRIME
| surface maximale (l × h) | 12,25 m² |
| largeur max. | 3.500 mm |
| hauteur max. | 3.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 3 / 7* Bft |
| classe de charge au vent max. selon EN 12424 | 0 |
| Vitesse d'ouverture avec régulateur de fréquence | 1,5 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s |
| Épaisseur du tablier (standard/en option) | 0,7 / 1,2 mm |
| Poids du tablier (standard/en option) | 680 /1.400 g/m |
| Convient comme porte extérieure | non |

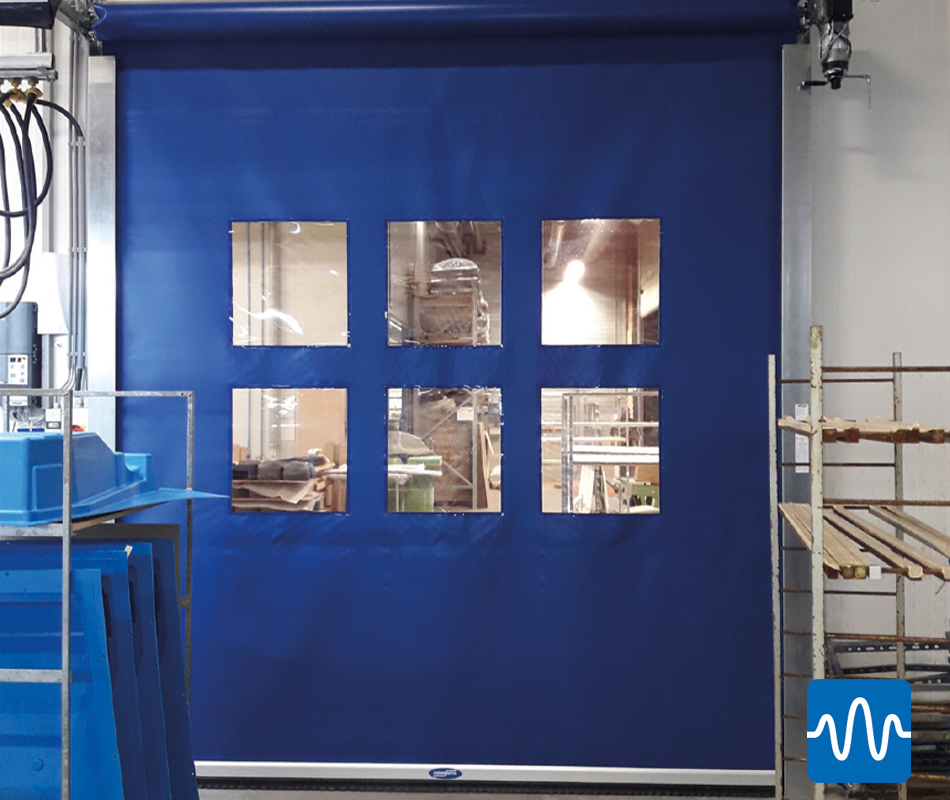

Détails Prime-XF
LA SOLUTION RAPIDE ET SILENCIEUSE EN CAS DE COURANTS D'AIR
Le SPEEDROLLER PRIME est une bonne solution pour les ouvertures de taille moyenne (jusqu'à 12,25m2) et pour une utilisation normale.
Il est idéal pour le passage quotidien de personnes et de marchandises légères. Le tablier de porte en une partie fonctionne de manière extrêmement silencieuse et peut être imprimé selon vos souhaits.
Les SpeedRollers de Novoferm sont souvent utilisés dans les supermarchés parce qu'ils sont particulièrement pratiques à utiliser, qu'ils permettent d'économiser beaucoup d'énergie et qu'ils contribuent à l'ambiance grâce à une impression attrayante.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie légère
PROPRIÉTÉS
- RÉSISTANT AU VENT : jusqu'à min. 3 Bft, avec WindLoad. Classe de vent 0 selon EN 12424.
- À PIED OU EN VÉHICULE : traverser le PRIME-XF est un jeu d'enfant. Avec un détecteur de mouvement ou une télécommande, par exemple, la porte s'ouvre si rapidement qu'il n'est guère nécessaire de réduire la vitesse lors du passage.
- SILENCIEUX : tablier en une seule pièce, pratiquement sans bruit
- SÛR : barrière lumineuse en standard, bord de fermeture FlexEdge en option
- ROBUSTE : rails de roulement en acier, rideau de porte en toile synthétique renforcée par du polyester
- PLUS DE FUITE : joint en caoutchouc sur le rail de roulement et le bord de fermeture
Les SUPERMARCHES ont besoin d'un accès particulièrement rapide à l'entrepôt afin de pouvoir réapprovisionner rapidement les rayons à tout moment.
Le Prime-XF est encore plus rapide que le Prime standard. Seuls les collaborateurs peuvent entrer dans l'entrepôt. En outre, la porte ne doit pas rester ouverte trop longtemps, sous peine de créer des courants d'air qui entraînent un climat désagréable pour les clients dans l'espace de vente.
La Prime-XF répond à toutes ces exigences :
- extrêmement rapide (jusqu'à 2,3 m/s !)
- accès uniquement avec une carte ou un code d'accès*.
- ferme le passage sans courant d'air en un temps record
- Avec une impression personnalisée de votre choix, le Prime-XF est également très esthétique - un tableau grandeur nature dans vos locaux.
LES ENTREPRISES LOGISTIQUES travaillent avec des flux de marchandises coordonnés avec précision. Grâce à l'utilisation de portes rapides SpeedRoller dotées d'une commande intelligente, ces flux peuvent être gérés avec une efficacité optimale, même entre différents halls.
Il est souvent difficile de maintenir un climat intérieur agréable, en particulier dans les grands halls où travaillent de nombreux employés, lorsqu'il y a de nombreux passages de taille petite à moyenne qui doivent être ouverts et fermés fréquemment.
Le Prime-XF est idéal pour cette situation : rapide, fiable et surtout silencieux, ce qui est particulièrement important dans les grands bâtiments où il y a de la réverbération.
| surface maximale (l × h) | 12,25 m² |
| largeur max. | 3.500 mm |
| hauteur max. | 3.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 3 / 7* Bft |
| classe de charge au vent max. selon EN 12424 | 0 |
| Vitesse d'ouverture avec régulateur de fréquence | 2,3 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s |
| Épaisseur du tablier | 1,2 mm |
| Poids du tablier | 1.400 g/m |
| Convient comme porte extérieure | non |
Détails Strong-E
TOUTES LES FONCTIONS ESSENTIELLES DANS UN PACKAGE ÉCONOMIQUE
Le SPEEDROLLER STRONG-E est une bonne solution pour les passages d'une surface allant jusqu'à 9m2 et une pression du vent modérée.
Il est idéal pour le passage quotidien de personnes et de marchandises légères. Les profilés de renforcement offrent une stabilité supplémentaire. La vitesse d'ouverture de 1,8 m/s fait de cette porte une solution pratique même en cas de trafic intense. Elle convient aux processus de production rapides pour lesquels les temps d'arrêt ne peuvent pas être tolérés.
Cette porte innovante se caractérise par un large éventail d'applications possibles.
APPLICATION
- Centres de distribution
- Entrepôts
- Industrie alimentaire
- Industrie légère et lourde
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 8 Bft. classe de vent 0 selon EN 12424
- RAPIDE : le Strong-E est idéal pour une traversée rapide à pied ou avec un véhicule, même dans des situations où la pression du vent est un peu plus forte, par exemple dans les halls de production. Si votre processus de production exige de la vitesse, le Strong-E est le bon choix.
- SÛR : barrière lumineuse en standard, bord de fermeture FlexEdge en option.
- ROBUSTE : rails de roulement en acier, tablier en toile synthétique avec profilés de renforcement
- PLUS D'AIR : joints à brosse dans le rail de roulement et bord de fermeture avec joint en caoutchouc
Les entrepôts doivent être accessibles rapidement et facilement, tout en étant à l'abri des courants d'air.
Un grand bouton-poussoir ou un détecteur de mouvement radar permet à votre personnel d'entrer et de sortir rapidement. Vous maintenez ainsi vos entrepôts à la bonne température et vos produits sont toujours facilement accessibles. Un clavier permet à votre personnel d'entrer dans l'entrepôt tout en maintenant les clients à distance. Cela est particulièrement utile en cas de forte affluence, raison pour laquelle les speed-rollers sont particulièrement appréciés dans le commerce de détail.
Lorsque la pression du vent dans le passage est supérieure à 3 Bft, il se peut qu'un Prime ne suffise pas, tandis qu'un Strong dépasse l'objectif. Dans de tels cas, le SpeedRoller Strong-E est le bon choix pour vous.
LES ESPACES SPÉCIAUX qui doivent être fermés rapidement et sans courant d'air, mais qui doivent également pouvoir être rouverts facilement (par exemple à l'aide d'une télécommande) sont un cas pour le Strong-E.
Grâce à sa grande facilité d'utilisation, sa fiabilité et son faible prix d'achat, le Speed-Roller Strong-E est le choix parfait pour de nombreuses applications.
| surface maximale (l × h) | 9 m² |
| largeur max. | 3.000 mm |
| hauteur max. | 3.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 8 Bft |
| classe de charge de vent max. selon EN 12424 | 0 |
| Vitesse d'ouverture avec régulateur de fréquence | 1,8 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s |
| Épaisseur du tablier (standard/ optimale) | 0,7 mm |
| Poids du tablier (standard/ optimal) | 680 g/m |
| Convient comme porte extérieure | non |
Détails Strong Fullvision
UNE SOLUTION À LA VISIBILITÉ ILLIMITÉE POUR LES ZONES D'ACTIVITÉ INTENSE
Le SPEEDROLLER STRONG-FULLVISION est la version transparente de notre porte rapide standard pour l'intérieur :
Une technologie fiable pour des années de fonctionnement sans problème et une vision claire.
Idéale pour les passages qui sont souvent utilisés dans les deux sens. Les accidents sont évités car il est possible de voir d'un seul coup d'œil s'il y a du trafic dans le sens opposé.
APPLICATION
- Industrie légère et lourde
- Ateliers où la circulation est intense dans les deux sens.
- Situations où une haute visibilité est nécessaire
- Zones de drive-through
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 7 Bft (5.000 × 5.000 mm) Classe de vent 1 selon EN 12424 (jusqu'à une largeur de 3.000 mm)
- COMPLÈTEMENT TRANSPARENT : la circulation en sens inverse est clairement visible
- ISOLATION SONORE : réduction du bruit grâce à une isolation acoustique supplémentaire sur l'arbre d'enroulement
- SÉCURITÉ : barrière lumineuse en standard
- ROBUSTE : rails de roulement en acier, tablier en plastique hautement flexible
- PLUS DE FUITE : joint à brosse dans le rail de roulement et bord de fermeture avec joint en caoutchouc
- INSTALLATION : dans chaque passage jusqu'à 25m2 à l'intérieur du bâtiment, ne convient pas pour le montage dans les murs extérieurs
LES ETABLISSEMENTS DE FABRICATION avec un trafic intense de chariots élévateurs dans les deux sens peuvent améliorer la sécurité et accélérer le processus de production avec une porte rapide transparente. Si le trafic en sens inverse est directement visible, les accidents sont évités.

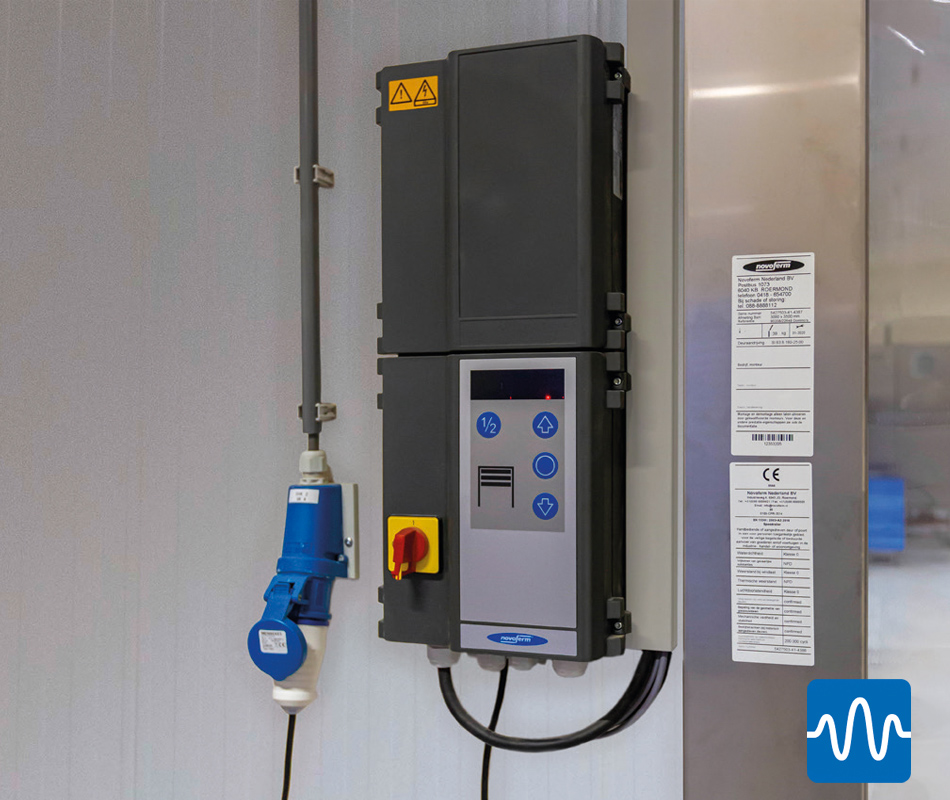

Avec un entraînement rapide à régulation de fréquence et une commande intelligente, par exemple par boucle d'induction ou avec un câble de traction, la porte s'ouvre si rapidement que le chariot élévateur peut passer quasiment sans encombre si le passage est visiblement libre.
En cas de trafic intense de chariots élévateurs dans les deux sens, Strong-FV augmente considérablement la sécurité et vous permet en outre d'économiser du temps et de l'énergie !
LES GESTIONNAIRES D'ATELIER qui souhaitent offrir à leurs clients un aperçu des coulisses et augmenter ainsi leur confiance dans le travail des mécaniciens peuvent utiliser un Strong-FV pour maintenir l'atelier et la salle d'exposition strictement séparés. Les clients peuvent observer les mécaniciens au travail, mais ne peuvent pas entrer dans l'atelier et ne peuvent donc pas perturber leur travail. Le Strong-FV permet également de mieux réguler les différences de climat entre l'atelier et la salle d'exposition. Les courants d'air et le bruit ne peuvent pas passer d'une zone à l'autre.
En bref, c'est un must pour tout garage moderne.
Dans les ZONES DRIVE-THROUGH, les clients doivent pouvoir attendre leur tour. En même temps, ils doivent savoir combien de temps il leur reste à attendre. Ici aussi, le Strong-FV est la solution idéale !
| surface maximale (l × h) | 25 m² |
| largeur max. | 5.000 mm |
| hauteur max. | 5.000 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 7 Bft |
| classe de résistance au vent max. selon EN 12424 | 1* |
| Vitesse d'ouverture avec régulateur de fréquence | 1,8 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s |
| Épaisseur du tablier | 0,8 mm |
| Convient comme porte extérieure | non |
Détails Novozip
PORTE RAPIDE AUTORÉPARÉE
Le SPEEDROLLER NOVOZIP autoréparateur est la solution idéale pour les ouvertures jusqu'à 20,25m2 en cas d'utilisation intensive.
La fonction d'autoréparation de la glissière autolubrifiante réduit le nombre de pannes et évite ainsi les interruptions du processus de production.
Le NovoZip est conçu comme un séparateur d'espace rapide et facile à utiliser. Il offre une excellente protection contre les courants d'air, facilite la climatisation et permet ainsi d'économiser des quantités considérables d'énergie.
APPLICATION
- Supermarchés
- Industrie alimentaire
- Laboratoires
- Industrie
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 11 Bft. classe de vent 3 selon EN 12424
- AUTORÉPARANT : le tablier de porte revient automatiquement dans le guidage après une collision
- SILENCIEUX : tablier en une seule pièce, pratiquement sans bruit
- SÛR : en standard avec barrière lumineuse et arête de fermeture FlexEdge souple
- ROBUSTE : rails de roulement en acier, tablier en tissu synthétique renforcé par du polyester
- PROTECTION CONTRE LES COURANTS-CIRCUITS : la technologie Zip et les joints de linteau assurent une excellente protection contre les courants d'air.
- INSTALLATION : convient à tous les passages jusqu'à 20,25m2 dans les murs intérieurs des bâtiments et à l'intérieur des murs extérieurs
Dans l'INDUSTRIE LÉGÈRE ET LOURDE, les processus de production doivent se dérouler sans interruptions ni retards. Lorsque la production est répartie sur plusieurs bâtiments, des transports entre ceux-ci sont nécessaires.
Dans ce contexte, les retards dus à des portes qui accrochent, voire qui sont défectueuses, ne peuvent pas être acceptés.
Le NOVOZIP est extrêmement rapide, extrêmement fiable même sous une forte charge de vent et, en plus, il est autoréparateur :
Après une collision avec la porte, le tablier revient automatiquement dans le rail de guidage. Les perturbations de votre processus de production sont ainsi quasiment exclues.
En même temps, vous économisez beaucoup d'énergie et pouvez garantir un climat intérieur agréable en permanence.
Dans l'INDUSTRIE ALIMENTAIRE, les portes doivent être rapides, fiables et faciles à nettoyer. Les charnières et les arêtes de fermeture, dans lesquelles la saleté peut s'accumuler, ne sont pas autorisées à de nombreux endroits. Entre les différents halls, il y a souvent une pression du vent considérable. Dans de telles conditions, le Novo-Zip est la solution parfaite.
Dans la BRANCHE AUTOMOBILE, les chaînes de production passent souvent d'un hall à un autre voisin. Les portes rapides aident à maintenir le climat dans les halls et permettent d'économiser de l'énergie tout en séparant les différentes zones de sorte que la poussière, la saleté et le bruit ne puissent pas se propager. Les portes rapides sont intégrées dans le système de contrôle des processus, ce qui garantit un déroulement ininterrompu de la production.
Grâce aux commandes intelligentes de Novoferm, chaque porte peut être adaptée à n'importe quelle situation.
| surface maximale (l × h) | 20,25 m² |
| largeur max. | 4.500 mm |
| hauteur max. | 4.500 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 11 Bft |
| classe de charge au vent max. selon EN 12424 | 3* |
| Vitesse d'ouverture avec régulateur de fréquence | 2,0 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Épaisseur du tablier | 1,0 mm |
| Poids du tablier, classe M2 | 900 g/m |
| Poids du tablier (en option) | 1.050 g/m |
| Convient comme porte extérieure | oui |
Détails Strong
APPARENCE ET PERFORMANCE EN PARFAITE HARMONIE
Le SPEEDROLLER STRONG a été spécialement conçu pour des vitesses élevées et une utilisation intensive.
Il est idéal pour le passage rapide de personnes et de marchandises, même en cas de forte pression du vent. Convient pour des ouvertures jusqu'à 25m2.
Les profilés de renforcement offrent une stabilité supplémentaire.
La vitesse d'ouverture de 1,8 m/s fait de cette porte une solution pratique, même en cas de trafic intense et de grands passages.
Idéale pour les processus de production à grande échelle et à déroulement rapide, pour lesquels les pannes ne peuvent être tolérées.
APPLICATION
- Centres de distribution
- entrepôts
- grands halls industriels
- Industrie lourde
PROPRIÉTÉS
- RÉSISTANT AU VENT jusqu'à min. 7 Bft (5.000 × 5.000 mm) Classe de vent 2 selon EN 12424 (jusqu'à une largeur de 3.000 mm)
- Ouverture et fermetureRAPIDES , et très fréquentes : c'est le point fort du SpeedRoller STRONG.
- FiabilitéMAXIMALE dans toutes les conditions à l'intérieur.
- ISOLATION SONORE : réduction du bruit grâce à une isolation acoustique supplémentaire sur l'arbre d'enroulement.
- PLUS D'AIR : joint à brosse dans le rail de roulement et bord de fermeture avec joint en caoutchouc
- SÛR : en standard avec barrière lumineuse, en option avec bord de fermeture FlexEdge
- ROBUSTE : avec le WindLoad Optimiser, le Strong est encore plus stable pour les charges de vent élevées
Dans les GRANDS ENTREPOSES, les installations de chauffage ou de traitement de l'air peuvent créer une différence de pression par rapport aux pièces voisines ou à l'air extérieur.
Chaque porte de l'entrepôt doit pouvoir résister aux énormes charges de vent qui se produisent lorsque la pression de l'air accumulée dans l'entrepôt s'échappe par une ouverture de porte relativement petite.
Les portes sectionnelles solides en sont certes capables, mais elles s'ouvrent et se ferment lentement. Une grande quantité de chaleur est ainsi perdue, ce qui génère de forts courants d'air et ralentit inutilement votre processus de production.
Dans de telles situations, le SpeedRoller Strong est la solution idéale !
LES SERVICES LOGISTIQUES sont particulièrement efficaces lorsque la circulation entre les différents halls peut se faire rapidement et sans heurts. L'utilisation d'éléments de commande appropriés permet de déterminer avec précision qui peut ou ne peut pas franchir telle ou telle porte. Ainsi, la circulation se fait non seulement de manière rapide et fluide, mais aussi de manière très structurée. Ce n'est qu'à ce moment-là que vous pouvez contrôler avec précision les flux de marchandises dans votre bâtiment et ainsi augmenter encore l'efficacité.
Dans l'INDUSTRIE ALIMENTAIRE , les portes doivent être rapides, fiables et hygiéniques. Dans de telles situations, le SpeedRoller Strong est la solution parfaite : rapide grâce à la régulation de fréquence en option, fiable grâce à la structure porteuse robuste avec des profilés de renfort supplémentaires, hygiénique grâce aux rails de roulement en acier inoxydable en option, aux charnières encapsulées et aux joints résistants aux moisissures.
| surface maximale (l × h) | 25 m² |
| largeur max. | 5.000 mm |
| hauteur max. | 5.000 mm |
| Résistance au vent jusqu'à min. [* avec WindLoad Optimiser] | 7 Bft |
| classe de résistance au vent max. selon EN 12424 | 2* |
| Vitesse d'ouverture avec régulateur de fréquence | 1,8 m/s |
| Vitesse de fermeture avec régulateur de fréquence | 0,5 m/s |
| Vitesse d'ouverture/fermeture avec commande standard | 1 m/s |
| Épaisseur du tablier (standard/ optimale) | 0,7 / 1,2 mm |
| Poids du tablier (standard/ optimal) | 680 / 1400 g/m |
| Convient comme porte extérieure | non |
Technique et détails
Données techniques - Portes à enroulement rapide pour l'intérieur
Données techniques - Portes à enroulement rapide pour l'intérieur
Description | Unité | PRIME | Prime-XF | Strong-E | Strong-FV | Strong | NovoZip | |
Vitesse | Commande standard | Ouverture en m/s (env.) | 1 | 1 | 1 | |||
fermer en m/s (env.) | 1 | 1 | 1 | |||||
| Commande avec régulateur de fréquence | ouverture en m/s (env.) | 1,5 | 1,8 | 1,8 | ||||
fermer en m/s (env.) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |||
| Sécurité | EN 13241 | ● | ● | ● | ● | ● | ● | |
| Résistance au vent | Valeur minimale, en Bft | [avec WindLoad Optimiser] | 3 [7] (- 61 km/h) | 3 [7] (- 61 km/h) | 8 (- 74 km/h) | 7 (- 61 km/h) | 7 (- 61 km/h) | 11 (- 117 km/h) |
| Classe de résistance au vent | max., selon EN 12424 | Classe 0 | Classe 0 | Classe 0 | Classe 1 (B ≤ 3 m) | Classe 2 (B ≤ 3 m) | Classe 3 | |
Taille de la porte | Largeur | en mm, max. | 3.500 | 3.500 | 3.000 | 5.000 | 5.000 | 4.500 |
| Hauteur | en mm, max. | 3.500 | 3.500 | 3.500 | 5.000 | 5.000 | 4.500 | |
| surface max. | en m², max. | 12,25 | 12,25 | 9 | 25 | 25 | 20,25 | |
Dimensions totales sans les espaces de montage nécessaires | Largeur côté entraînement | largeur intérieure + mm | 300 | 300 | 300 | 300 | 300 | 310 |
| Largeur côté palier | largeur intérieure + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| hauteur | hauteur intérieure + mm | 410 | 410 | 410 | 410 | 410 | 500 | |
| Profondeur | à partir du mur, en mm | 325 | 325 | 325 | 325 | 325 | 370 | |
| Largeur avec capot de protection, côté entraînement | largeur intérieure + mm | 410 | 410 | 410 | 410 | 410 | 310 | |
| Largeur avec couvercle de protection, côté palier | largeur intérieure + mm | 170 | 170 | 170 | 170 | 170 | 120 | |
| Hauteur avec couvercle de protection | hauteur intérieure + mm | 460 | 460 | 460 | 460 | 460 | 500 | |
| Profondeur avec couvercle de protection | à partir du mur, en mm | 430 | 430 | 430 | 430 | 430 | 370 | |
| Commande T100R, boîtier plastique [400 V, 3L + N + PE, IP65] | L × H × P = 219 × 256 × 117 mm | ● | ● | ● | ● | |||
| grande commande T100R FU, 1,5 kW [230 V, L+ N + PE, IP65] | L × H × P = 219 × 550 × 117 mm | o | ● | o | o | o | ||
| grande commande T100R FU 3 kW [400 V, 3L+ N + PE, IP65] | L × H × P = 300 × 600 × 160 mm | |||||||
| GFA TS971 | L × H × P = 155 × 386 × 90 mm | ● | ||||||
| GFA TS981 | L × H × P = 190 × 300 × 115 mm | o | ||||||
| EasyRepair | rétraction manuelle | o | o | o | o | |||
| SelfRepair | rétraction automatique (autoréparation) | ● | ||||||
Tablier de porte | Épaisseur des sections transparentes | 0,8 / 20 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm | 0,8 mm |
| Épaisseur du tablier de porte en plastique coloré | 0,7 / 1,0 / 1,2 mm | 0,7 / 1,2 mm | 1,2 mm | 0,7 mm | 0,7 / 1,2 mm | 1,0 mm | ||
| Épaisseur des sections d'isolation | 40 mm | |||||||
Matériau du guide/finition de la surface | Acier, galvanisé/revêtement par poudre | ● / - | ● / - | ● / - | ● / - | ● / - | ● / - | |
| Acier inoxydable (304), poli | o | o | o | o | o | o | ||
| peint/peint en poudre en couleur RAL selon les souhaits du client | o | o | o | o | o | o | ||
Entraînement et commande | interrupteurs électroniques de fin de course DES | ● | ● | ● | ● | ● | ● | |
| Alimentation en tension | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE/ 400 V, 3L + N + PE | 230 V, L + N + PE | ||
| Fusible | 16 A, à action retardée | 16 A, à action retardée | 16 A, à action retardée | 16 A, à action retardée | 16 A, à action retardée | 16 A, à action retardée | ||
| Interrupteur principal | o | o | ● | o | o | o | ||
| Bouton d'arrêt d'urgence | o | o | o | o | o | o | ||
| Détection de la direction dans l'ouverture de la porte | Barrière lumineuse | ● | ● | ● | ● | ● | ● | |
Barrière photoélectrique + arête de fermeture de sécurité | o | o | o | o | o | o | ||
Détecteur radar | o | o | o | o | o | o | ||
Ouverture de secours | Manivelle | ● | ● | ● | ● | ● | ● | |
| Chaîne de traction | o | o | o | o | o | o | ||
| UPS, 230 V | seulement avec régulateur de fréquence 230 V | o | o | o | o | o | o | |
| ● = version standard o = en option | ||||||||
Montage
Comment monter les portes à enroulement rapide Novoferm ?
Les vidéos suivantes vous expliquent pas à pas le montage des portes à enroulement rapide Novoferm. Les vidéos servent uniquement de complément aux instructions de montage, d'utilisation et d'entretien. Elles ne remplacent pas un montage professionnel effectué par un personnel qualifié et formé.
MONTAGE PORTE À ENROULEMENT RAPIDE STRONG
En cliquant sur l'animation à gauche, le montage d'une porte à enroulement rapide Novoferm vous est expliqué de manière visuellement attrayante, à l'exemple de la Speedroller Strong.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes rapides à enroulement Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
MONTAGE PORTE À ENROULEMENT RAPIDE PRIME
MONTAGE PORTE À ENROULEMENT RAPIDE PRIME
En cliquant sur l'animation à gauche, le montage d'une porte à enroulement rapide Novoferm vous est présenté sous une forme visuellement attrayante, à l'exemple du type NovoSpeed Prime.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes à enroulement rapide Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
Montage du Speedroller NovoZip
MONTAGE PORTE À ENROULEMENT RAPIDE NOVOZIP
En cliquant sur l'animation à gauche, le montage d'une porte à enroulement rapide Novoferm vous est expliqué de manière visuellement attrayante, à l'exemple du Speedroller NovoZip.
Vous trouverez des animations / vidéos détaillées sur les avantages, le montage et la programmation des portes rapides à enroulement Novoferm sur le canal YouTube de Novoferm :
https://www.youtube.com/NovofermVideos
Nous avons éveillé votre intérêt ?
Novoferm travaille avec un vaste réseau de revendeurs spécialisés en Allemagne, près de chez vous. Nos revendeurs agréés Novoferm vous offrent des conseils professionnels, la vente, la prise de mesures, le montage ainsi que le démontage et l'élimination écologique de nos produits à des prix complets et avantageux.
Nous nous ferons un plaisir de vous aider.
