ENTRAÎNEMENTS ET ÉLÉMENTS DE COMMANDE

Câble de traction -
Actionnement manuel
Si la porte ne dépasse pas 12^m2 et que vous ne l'utilisez qu'occasionnellement ?
Dans ce cas, vous pouvez choisir l'actionnement par câble de traction (rapport de transmission 1:1). Dans ce cas, un certain effort physique est nécessaire. Il n'est pas possible de fixer la position d'ouverture.

CÂBLE DE TRACTION RONDE -
COMMANDE MANUELLE
La commande par câble de traction rond (rapport de transmission 1:1) est plus confortable que la simple commande par câble de traction. Toutefois, cela n'est utile que pour les portes peu utilisées (jusqu'à 12^m2), car le câble rond s'use plus rapidement que la chaîne à enrouleur. Cette solution n'est possible que pour certaines ferrures de levage et verticales.

CHAINE À DECHARGER -
COMMANDE MANUELLE
La commande par chaîne à dechets (rapport de transmission 1:4) exige moins d'effort que la commande par câble de traction.
Le système - adapté aux portes sectionnelles jusqu'à 30^m2 - offre l'avantage de pouvoir fixer la porte dans la position souhaitée.

COMMANDE TOTALE -
ÉLECTRIQUE
Ce système est particulièrement adapté aux portes qui sont plutôt rarement utilisées. L'ouverture de la porte se fait en appuyant une seule fois sur le bouton. Lors de la fermeture, le bouton de commande doit cependant être maintenu enfoncé jusqu'à ce que la porte soit fermée. De cette manière, la personne qui actionne la porte peut garder un œil sur les situations dangereuses.

COMMANDE À IMPULSION -
ÉLECTRONIQUE
Les portes sont-elles souvent déplacées ?
La commande à impulsions est alors recommandée. Elle amène automatiquement la porte dans la position finale réglable électroniquement, sans qu'il soit nécessaire de tenir l'interrupteur. Le bord de fermeture de la porte contient une sécurité de bord de fermeture ou une barre de contact de protection contre les accidents pour la détection des obstacles.

VITESSE RAPIDE

Grâce à sa vitesse de fonctionnement élevée et à sa faible consommation d'énergie, ce système convient aux portes souvent utilisées. Le système existe en deux variantes : avec un convertisseur direct (0,2 - 0,4 m/s) ou avec un convertisseur de fréquence (max. 0,6m/s). Ce dernier est idéal pour les portes hautes qui sont souvent utilisées (par exemple les portes de pompiers), la fermeture se fait à vitesse normale dans les deux variantes.

La commande T75 est une commande de base pour les portes sectionnelles industrielles. La T75 dispose d'une commande à 3 boutons et de connexions pour les arêtes de fermeture, les barrières immatérielles, les interrupteurs de mou de câble et les interrupteurs de portillon (pas pour le seuil bas). En outre, la T75 peut être équipée en option d'un module radio de 433 MHz. Il s'agit d'une commande "homme mort" qui peut être étendue de manière limitée comme commande à impulsion.

La commande T100 est une commande haut de gamme confortable. La T100 dispose d'un affichage intégré dans le couvercle, d'une commande à 3 boutons, d'un bouton pour les demi-ouvertures et de tous les raccordements nécessaires pour les arêtes de fermeture, les barrières immatérielles, les interrupteurs de mou de câble et les interrupteurs de portillon. Il est en outre possible de programmer des fonctions telles que la fermeture automatique ou le verrouillage de la porte. Elle est adaptée à une puissance de moteur de 3 KW. Il existe en outre des possibilités de raccordement pour d'autres commandes supplémentaires.

La commande combinée permet de commander une porte industrielle sectionnelle combinée à un niveleur de quai. Elle dispose également d'un écran, d'une zone de commande de la porte industrielle dans la partie supérieure et d'une zone de commande du niveleur de quai dans la partie inférieure. Elle permet en outre de connecter divers accessoires, tels qu'une cale de roue, un feu de signalisation ou un interrupteur à clé.

Les commandes TS971/ TS981 sont des commandes à impulsions pour le NovoSpeed Thermo et les entraînements FU (TS971 également possible comme commande homme mort). Elles disposent d'un affichage intégré dans le couvercle, d'une commande à 3 boutons et de raccordements pour les arêtes de fermeture, les barrières lumineuses, les interrupteurs de mou de câble et les interrupteurs de portillon. Il est en outre possible de programmer des fonctions telles que la fermeture automatique ou le verrouillage de la porte. Elles conviennent pour une puissance de moteur de 3 KW. En outre, la commande TS981 peut être utilisée comme commande de sas ou en mode feux de signalisation.

INTERRUPTEUR PRINCIPAL VERROUILLABLE
Lorsque le système de porte est en maintenance, le courant peut être coupé via l'interrupteur principal. Une protection supplémentaire de cet interrupteur avec un cadenas fourni par le client permet d'éviter que des tiers ne remettent accidentellement le courant pendant l'entretien.

SERRURE MINIATURE
La serrure miniature permet de mettre hors service le clavier de la commande afin d'empêcher l'actionnement non autorisé de la porte. Seules les personnes autorisées disposent d'une clé qui permet d'actionner la porte après l'avoir mise en marche.

BOUTON D'ARRÊT D'URGENCE
Dans le cas où les lois locales, nationales ou internationales prescrivent qu'une ouverture ou une fermeture électrique d'une porte sectionnelle doit pouvoir être arrêtée par une coupure rapide, Novoferm offre la possibilité d'installer un bouton d'arrêt d'urgence sur la partie commande.

INTERRUPTEUR À CLÉ
Un interrupteur à clé séparé, qui peut être monté sur le mur extérieur, permet d'actionner la porte depuis cet endroit. Il existe deux variantes, une version encastrée et une version en saillie.

CODETASTER ÉLECTRONIQUE
Pour permettre l'ouverture de la porte à tout moment et 24 heures sur 24, la porte peut être commandée par un clavier à code. Cette solution est particulièrement pratique lorsque les entreprises de transport et de messagerie ont besoin d'accéder jour et nuit à des points d'enlèvement ou de livraison sécurisés.

VERROU Poussoir
Les portes à commande manuelle sont équipées en standard d'un verrou mécanique à ressort dans les rails de roulement.

CLAVIER TRIPLE
Lorsqu'une porte doit pouvoir être commandée depuis plusieurs endroits ou qu'une télécommande est nécessaire, par exemple depuis une loge de gardien, la solution réside dans une unité de commande supplémentaire. Toutes les touches qui se trouvent sur le boîtier de commande sont également disponibles sur ce boîtier de commande pratique.

INTERRUPTEUR À TRACTION
L'interrupteur à traction permet de commander la porte depuis le chariot élévateur sans que le conducteur ne doive en descendre. Cette solution est idéale lorsque de nombreux collaborateurs utilisent la porte et que vous ne souhaitez pas distribuer autant d'émetteurs manuels. L'interrupteur à tirette est souvent placé sur une potence, quelques mètres devant ou derrière la porte.

TÉLÉCOMMANDE (433 MHZ)
Le système de porte peut être facilement transformé en un système avec télécommande. Vous avez alors le choix entre des télécommandes à 2 ou 4 canaux, qui permettent de commander deux ou quatre portes différentes. Avec cette option, la porte doit également être équipée d'une cellule photoélectrique de sécurité fixe.

Akerstroms M6

Akerstroms L15

Akerstroms L99

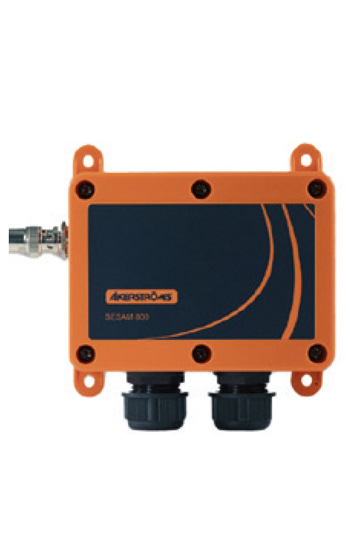

Récepteurs muraux Akerstroms
